5 voltios, 80 amperios, 400 vatios — fuente de montaje interior en carcasa metálica
La MEAN WELL UHP-500-5 es una fuente cerrada de montaje interior de 5 V y 400 W, con entrada universal y corrección activa del factor de potencia. La salida es ajustable de 4,5 a 5,5 V. Se refrigera sin ventilador y solo mide 31 mm de alto — para ello debe montarse sobre una placa de aluminio.
- ¿Es adecuada para mi proyecto?
- Datos técnicos
- Conexión
- Seguridad
- Contenido del envío
- Preguntas frecuentes
¿Es adecuada para mi proyecto?
Para qué está hecha esta fuente
- Píxeles de 5 V y tiras de píxeles de 5 V, p. ej. WS2812B, SK6812 o APA102 — unos 1.300 píxeles RGB a pleno brillo
- Montaje en armarios eléctricos, cuadros de distribución y carcasas: 232 × 81 × 31 mm
- Entrada universal 90–264 V CA / 127–370 V CC — el mismo equipo para redes de todo el mundo
- Tensión exacta en la carga: salida ajustable de 4,5 a 5,5 V
Para qué no sirve
- Equipos de 12 V — para ellos están las fuentes de 12 voltios
- Otras potencias y formatos en Fuentes de alimentación
- Uso en exterior, en entornos húmedos o sin carcasa: es una fuente de montaje interior para locales secos, no un equipo resistente a la intemperie
- Conexión por personas no cualificadas: la conexión a la red de 230 V corresponde a un electricista cualificado
También necesario: un cable de red con conductor de tierra, un lugar de montaje con protección contra contacto y la protección de las salidas con fusible. Para la UHP-500-5, además una placa de aluminio como superficie de montaje (tamaño según la hoja de datos).
80 ACorriente de salida a 5 V
400 WPotencia de salida
31 mmplana, sin ventilador
> 0,95Factor de potencia a 230 V CA (PFC activa)
Protegida y supervisada
- Sobrecarga: a partir del 110–140 % de la potencia nominal la fuente pasa a modo hipo y se recupera sola una vez eliminado el fallo
- Sobretensión: desconexión a 5,75–6,75 V en la salida, rearranque apagando y volviendo a encender
- Sobretemperatura: desconexión y después rearranque automático
- Refrigeración por convección natural, sin ventilador
- Un LED indica que hay tensión de salida
Montaje sobre placa de aluminio: la UHP-500-5 debe atornillarse con su cara inferior plana sobre una placa de aluminio o una chapa de carcasa del mismo tamaño, centrada y sobre una superficie lisa (o con pasta térmica). Solo así rigen la curva de reducción y los valores nominales de la hoja de datos.
Conexión
En funcionamiento en cuatro pasos
- Trabajar sin tensión. Antes de cualquier instalación, desconectar la instalación de la red y asegurarla contra una reconexión.
- Fijar. Atornillarla plana sobre la placa de aluminio (ver arriba). Dejar libres las aberturas de ventilación y mantener 10–15 cm de distancia a otras fuentes de calor; otras posiciones de montaje y temperaturas ambiente altas requieren una reducción de potencia según la hoja de datos. Usar solo tornillos de fijación de la longitud indicada en la hoja de datos.
- Conectar la salida. Cargas a −V y +V, repartir la corriente entre todos los bornes de salida. Elegir la sección de los conductores según la corriente por línea — la tabla está en el manual de instalación; proteger cada alimentación por separado.
- Conectar la red y encender. Conectar L, N y el conductor de tierra; el conductor de tierra (FG) debe estar conectado a tierra. Tras encender, medir la tensión en la carga y ajustarla en el potenciómetro si es necesario.
Atención: la tensión de salida debe ser adecuada para sus píxeles — los píxeles de 5 V no toleran sobretensión. No ajuste nunca el potenciómetro por encima del valor que indica el fabricante de los píxeles.
Seguridad
Indicaciones de seguridad
- Riesgo de descarga eléctrica: montaje y conexión a la red solo por un electricista cualificado; hacer revisar las averías por un especialista. No abrir la carcasa.
- No instalar en lugares con mucha humedad ni cerca del agua.
- No utilizar a temperatura ambiente alta ni cerca de fuentes de fuego. Temperatura de funcionamiento de −30 a +70 °C; a temperaturas altas y en otras posiciones de montaje debe reducirse la carga (curva de reducción de la hoja de datos).
- La corriente y la potencia de salida no deben superar los valores nominales (80 A, 400 W).
- La fuente es un componente para montaje en un equipo final; la compatibilidad electromagnética debe comprobarse de nuevo en la instalación terminada.
Las indicaciones completas figuran en el manual de instalación del fabricante, en la sección Documentos.
Contenido del envío
- Fuente conmutada MEAN WELL UHP-500-5
Cable de red, fusibles, cargas y material de montaje no incluidos.
Documentos
La hoja de datos de la serie UHP-500 y el manual de instalación en alemán e inglés se encuentran en la sección Documentos de esta página.

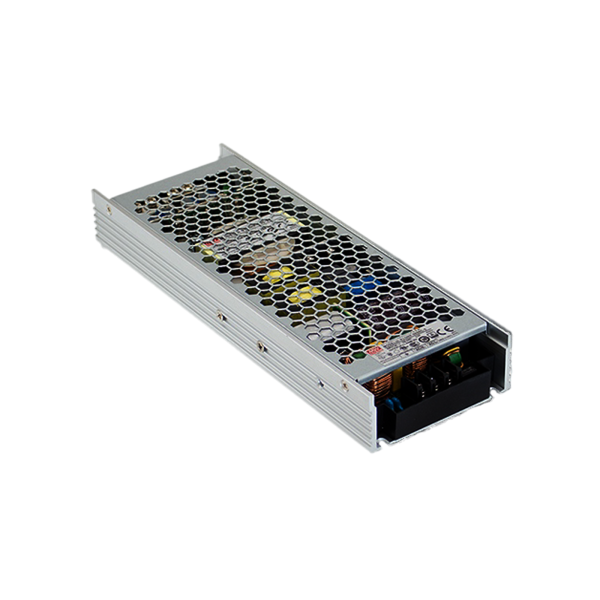

Las imágenes muestran un equipo de la serie UHP-500 y la curva de reducción de la hoja de datos.
Preguntas frecuentes
¿Cuántos píxeles puedo alimentar?
Como regla general, un píxel RGB consume unos 60 mA a pleno brillo en blanco. 80 A bastan por tanto para unos 1.300 píxeles. En funcionamiento con colores y efectos atenuados la corriente suele ser mucho menor; lo decisivo son los datos del fabricante de los píxeles. Prevea algo de reserva en lugar de hacer funcionar la fuente de forma permanente a carga nominal.
¿Puedo ajustar la tensión de salida?
Sí, en el potenciómetro junto a la regleta de bornes, en el rango de 4,5 a 5,5 V. Ajuste solo hasta que la carga reciba la tensión que indica su fabricante.
¿Hace ruido la fuente?
No, no tiene ventilador. Disipa el calor a través de la placa de aluminio sobre la que se monta.
¿Según qué normas está ensayado el equipo?
Según el fabricante, UL 62368-1 y — ensayada por el TÜV — EN 62368-1. Los datos figuran en la hoja de datos, en la sección Documentos.
Datos técnicos
| Propiedad del producto | Valor |
|---|---|
| Potencia de salida: | 400 W |
| Temperatura de funcionamiento: | −30 a +70 °C (reducción según hoja de datos) |
| Tensión de salida: | 5 V CC (ajustable 4,5–5,5 V) |
| Carcasa: | Metal, formato cerrado |
| Tensión de entrada: | 90–264 V CA / 127–370 V CC, 47–63 Hz |
| Corriente de salida: | 0–80 A |
| Montaje: | Montaje sobre placa de aluminio, fijación con tornillos |
| Dimensiones: | 232 × 81 × 31 mm |
| Peso: | 0,91 kg |
| Rizado residual: | max. 200 mVp-p |
| Eficiencia: | typ. 90 % |
| Factor de potencia: | > 0,95 a 230 V CA (PFC activa) |
| Funciones de protección: | Cortocircuito, sobrecarga, sobretensión, sobretemperatura |
| Refrigeración: | Convección natural (sin ventilador) |
| Peso del envío: | 0,97 kg |
| Contenido: | 1,00 m |
