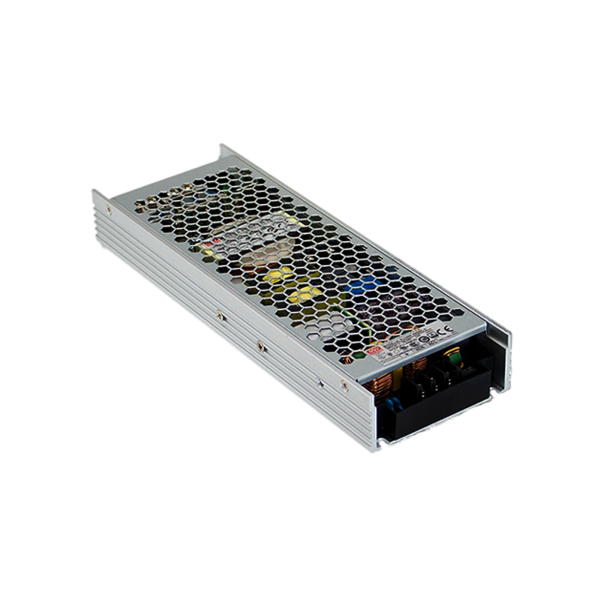

MEAN WELL UHP-500-5 voeding 5 V 80 A in metalen behuizing met klemmenstrook (voorbeeldafbeelding van de serie UHP-500)

Deratingcurve van de MEAN WELL UHP-500-serie: toelaatbare belasting ten opzichte van de omgevingstemperatuur

MeanWell

LED-voeding 5V, 80A 400Watt (UHP-500-5)

Artikelnummer 10051 GTIN 9900002560841 HAN UHP-500-5

5 V / 80 A / 400 W, uitgang instelbaar 4,5–5,5 V
Slechts 31 mm plat, geen ventilator — montage op aluminium plaat
Ingang 90–264 V AC, actieve PFC, schroefklemmen met aarde

86,99 €

86,99 € per 1 m

incl. 19% BTW, plus

Zakelijk? Nettoprijzen & offertes in uw B2B-account →

Choose tax zone / country of delivery

Onmiddellijk beschikbaar
Levertijd: Leveringsstatus In het buitenland

stuk

of direct betalen

Onmiddellijk beschikbaar
Levertijd: Leveringsstatus In het buitenland

Let op: deze voeding heeft geen netstekker. Hij wordt via schroefklemmen op 230 V aangesloten – inbouw en netaansluiting alleen door een erkend elektricien.

Verzending vanuit Duitsland

Beschrijving Technische gegevens Documenten

5 volt, 80 ampère, 400 watt — inbouwvoeding in metalen behuizing

De MEAN WELL UHP-500-5 is een gesloten inbouwvoeding met 5 V en 400 W, universele ingang en actieve arbeidsfactorcorrectie. De uitgang is instelbaar van 4,5 tot 5,5 V. Hij koelt zonder ventilator en is slechts 31 mm hoog — daarvoor moet hij op een aluminium plaat worden gemonteerd.

Past het bij mijn project?
Technische gegevens
Aansluiting
Veiligheid
Leveringsomvang
Veelgestelde vragen

Past het bij mijn project?

Waarvoor deze voeding bedoeld is

5V-pixels en 5V-pixelstrips, zoals WS2812B, SK6812 of APA102 — ongeveer 1.300 RGB-pixels op volle helderheid
Inbouw in schakelkasten, verdeelkasten en behuizingen: 232 × 81 × 31 mm
Universele ingang 90–264 V AC / 127–370 V DC — hetzelfde apparaat voor netten wereldwijd
Exacte spanning bij de belasting: uitgang instelbaar van 4,5 tot 5,5 V

Waarvoor niet

Apparaten op 12 V — daarvoor zijn er de 12V-voedingen
Andere vermogens en uitvoeringen vindt u onder Voedingen
Gebruik buiten, in een vochtige omgeving of zonder behuizing: het is een inbouwvoeding voor droge ruimtes, geen weerbestendig apparaat
Aansluiting door leken: de netaansluiting op 230 V hoort bij een erkend elektricien

Daarnaast nodig: een netkabel met aardgeleider, een inbouwplaats met aanrakingsbescherming en zekeringen voor de uitgangen. Voor de UHP-500-5 bovendien een aluminium plaat als montagevlak (afmeting volgens datasheet).

80 AUitgangsstroom bij 5 V

400 WUitgangsvermogen

31 mmplat, geen ventilator

> 0,95Arbeidsfactor bij 230 V AC (actieve PFC)

Beveiligd en bewaakt

Overbelasting: vanaf 110–140 % van het nominale vermogen schakelt de voeding naar hiccup-modus en herstelt zich vanzelf zodra de storing is verholpen
Overspanning: uitschakeling bij 5,75–6,75 V aan de uitgang, herstart door uit- en weer inschakelen
Oververhitting: uitschakeling, daarna automatische herstart
Koeling door natuurlijke convectie, geen ventilator
Een LED geeft aan dat er uitgangsspanning is

Montage op aluminium plaat: de UHP-500-5 moet met de onderkant vlak op een aluminium plaat of een even grote behuizingsplaat worden geschroefd, in het midden en op een vlakke ondergrond (of met warmtegeleidingspasta). Alleen dan gelden de deratingcurve en de nominale waarden uit het datasheet.

Aansluiting

In vier stappen in bedrijf

Spanningsloos werken. Voor elke installatie de installatie van het net scheiden en beveiligen tegen herinschakelen.
Bevestigen. Vlak op de aluminium plaat schroeven (zie boven). Ventilatieopeningen vrijhouden en 10–15 cm afstand tot andere warmtebronnen houden; andere inbouwposities en hoge omgevingstemperaturen vereisen derating volgens het datasheet. Alleen bevestigingsschroeven gebruiken met de in het datasheet vermelde lengte.
Uitgang aansluiten. Belastingen op −V en +V, de stroom over alle uitgangsklemmen verdelen. De geleiderdoorsnede kiezen op basis van de stroom per leiding — de tabel staat in de installatiehandleiding; elke voeding afzonderlijk afzekeren.
Net aansluiten en inschakelen. L, N en aardgeleider aansluiten; de aardgeleider (FG) moet met aarde zijn verbonden. Na het inschakelen de spanning bij de belasting meten en indien nodig met de potentiometer bijstellen.

Let op: de uitgangsspanning moet bij uw pixels passen — 5V-pixels verdragen geen overspanning. Stel de potentiometer nooit hoger in dan de waarde die de pixelfabrikant opgeeft.

Veiligheid

Veiligheidsinstructies

Gevaar voor elektrische schok: inbouw en netaansluiting alleen door een erkend elektricien; storingen door een vakman laten controleren. De behuizing niet openen.
Niet inbouwen op plaatsen met hoge luchtvochtigheid of in de buurt van water.
Niet gebruiken bij hoge omgevingstemperatuur of in de buurt van vuurbronnen. Bedrijfstemperatuur −30 tot +70 °C; bij hoge temperaturen en andere inbouwposities moet de belasting worden verlaagd (deratingcurve in het datasheet).
Uitgangsstroom en uitgangsvermogen mogen de nominale waarden (80 A, 400 W) niet overschrijden.
De voeding is een component voor inbouw in een eindapparaat; de elektromagnetische compatibiliteit moet in de afgewerkte opstelling opnieuw worden gecontroleerd.

De volledige instructies staan in de installatiehandleiding van de fabrikant in de sectie Documenten.

Leveringsomvang

MEAN WELL UHP-500-5 schakelende voeding

Netkabel, zekeringen, belastingen en montagemateriaal zijn niet inbegrepen.

Documenten

Het datasheet van de serie UHP-500 en de installatiehandleiding in het Duits en Engels vindt u in de sectie Documenten op deze pagina.

De afbeeldingen tonen een apparaat uit de serie UHP-500 en de deratingcurve uit het datasheet.

Veelgestelde vragen

Hoeveel pixels kan ik ermee voeden?

Als vuistregel trekt een RGB-pixel op volle helderheid in wit ongeveer 60 mA. 80 A is daarmee genoeg voor ongeveer 1.300 pixels. In bedrijf met kleuren en gedimde effecten is de stroom meestal veel lager; bepalend zijn de gegevens van de pixelfabrikant. Plan wat reserve in in plaats van de voeding permanent op nominale belasting te laten werken.

Kan ik de uitgangsspanning aanpassen?

Ja, met de potentiometer naast de klemmenstrook in het bereik 4,5 tot 5,5 V. Stel alleen zo ver bij dat de belasting de door de fabrikant opgegeven spanning krijgt.

Maakt de voeding veel geluid?

Nee, hij heeft geen ventilator. Hij voert zijn warmte af via de aluminium plaat waarop hij is gemonteerd.

Volgens welke normen is het apparaat getest?

Volgens de fabrikant UL 62368-1 en — getest door TÜV — EN 62368-1. De gegevens staan in het datasheet in de sectie Documenten.

Technische gegevens

Informazioni sull'articolo	Valore
Uitgangsvermogen:	400 W
Bedrijfstemperatuur:	−30 tot +70 °C (derating volgens datasheet)
Uitgangsspanning:	5 V DC (instelbaar 4,5–5,5 V)
Behuizing:	Metaal, gesloten uitvoering
Ingangsspanning:	90–264 V AC / 127–370 V DC, 47–63 Hz
Uitgangsstroom:	0–80 A
Montage:	Inbouw op aluminium plaat, schroefbevestiging
Afmetingen:	232 × 81 × 31 mm
Gewicht:	0,91 kg
Rimpelspanning:	max. 200 mVp-p
Rendement:	typ. 90 %
Arbeidsfactor:	> 0,95 bij 230 V AC (actieve PFC)
Beveiligingsfuncties:	Kortsluiting, overbelasting, overspanning, oververhitting
Koeling:	Natuurlijke convectie (zonder ventilator)
Verzendgewicht:	0,97 kg
Inhoud:	1,00 m
