5 volts, 80 ampères, 400 watts — alimentation à encastrer en boîtier métal
La MEAN WELL UHP-500-5 est une alimentation fermée à encastrer de 5 V et 400 W, avec entrée universelle et correction active du facteur de puissance. La sortie est réglable de 4,5 à 5,5 V. Elle est refroidie sans ventilateur et ne mesure que 31 mm de haut — elle doit pour cela être montée sur une plaque d'aluminium.
- Est-ce adapté à mon projet ?
- Caractéristiques techniques
- Raccordement
- Sécurité
- Contenu de la livraison
- Questions fréquentes
Est-ce adapté à mon projet ?
Ce pour quoi cette alimentation est conçue
- Pixels 5 V et rubans de pixels 5 V, par ex. WS2812B, SK6812 ou APA102 — environ 1.300 pixels RVB à pleine luminosité
- Montage dans des armoires électriques, coffrets de distribution et boîtiers : 232 × 81 × 31 mm
- Entrée universelle 90–264 V CA / 127–370 V CC — le même appareil pour les réseaux du monde entier
- Tension exacte à la charge : sortie réglable de 4,5 à 5,5 V
Ce pour quoi elle ne convient pas
- Appareils en 12 V — voir les alimentations 12 volts
- Autres puissances et formats sous Alimentations
- Utilisation en extérieur, en milieu humide ou sans boîtier : c'est une alimentation à encastrer pour locaux secs, pas un appareil étanche
- Raccordement par des non-spécialistes : le raccordement au 230 V relève d'un électricien qualifié
Également nécessaire : un câble secteur avec conducteur de terre, un emplacement de montage protégé contre le contact et la protection des sorties par fusible. Pour la UHP-500-5, en plus une plaque d'aluminium comme surface de montage (taille selon la fiche technique).
80 ACourant de sortie sous 5 V
400 WPuissance de sortie
31 mmplate, sans ventilateur
> 0,95Facteur de puissance sous 230 V CA (PFC active)
Protégée et surveillée
- Surcharge : à partir de 110–140 % de la puissance nominale, l'alimentation passe en mode hoquet et redémarre d'elle-même une fois le défaut éliminé
- Surtension : coupure à 5,75–6,75 V en sortie, redémarrage en éteignant puis rallumant
- Surchauffe : coupure, puis redémarrage automatique
- Refroidissement par convection naturelle, sans ventilateur
- Une LED indique la présence de la tension de sortie
Montage sur plaque d'aluminium : la UHP-500-5 doit être vissée à plat par sa face inférieure sur une plaque d'aluminium ou une tôle de boîtier de même taille, au centre et sur une surface plane (ou avec pâte thermique). Ce n'est qu'ainsi que la courbe de déclassement et les valeurs nominales de la fiche technique s'appliquent.
Raccordement
Mise en service en quatre étapes
- Travailler hors tension. Avant toute installation, couper l'installation du secteur et la protéger contre toute remise sous tension.
- Fixer. La visser à plat sur la plaque d'aluminium (voir ci-dessus). Laisser les ouïes de ventilation libres et garder 10–15 cm de distance avec d'autres sources de chaleur ; d'autres positions de montage et des températures ambiantes élevées exigent un déclassement selon la fiche technique. N'utiliser que des vis de fixation de la longueur indiquée dans la fiche technique.
- Raccorder la sortie. Charges sur −V et +V, répartir le courant sur toutes les bornes de sortie. Choisir la section des conducteurs selon le courant par ligne — le tableau figure dans le manuel d'installation ; protéger chaque alimentation séparément.
- Raccorder le secteur et mettre en marche. Raccorder L, N et le conducteur de terre ; le conducteur de terre (FG) doit être relié à la terre. Après la mise en marche, mesurer la tension à la charge et l'ajuster si nécessaire au potentiomètre.
Attention : la tension de sortie doit convenir à vos pixels — les pixels 5 V ne supportent pas la surtension. Ne jamais régler le potentiomètre au-delà de la valeur indiquée par le fabricant des pixels.
Sécurité
Consignes de sécurité
- Risque de choc électrique : montage et raccordement au secteur uniquement par un électricien qualifié ; faire contrôler les défauts par un spécialiste. Ne pas ouvrir le boîtier.
- Ne pas installer dans des lieux très humides ou à proximité de l'eau.
- Ne pas utiliser à température ambiante élevée ni à proximité de sources de feu. Température de fonctionnement de −30 à +70 °C ; à température élevée et dans d'autres positions de montage, la charge doit être réduite (courbe de déclassement de la fiche technique).
- Le courant et la puissance de sortie ne doivent pas dépasser les valeurs nominales (80 A, 400 W).
- L'alimentation est un composant destiné à être intégré dans un appareil final ; la compatibilité électromagnétique doit être revérifiée dans l'installation finie.
Les consignes complètes figurent dans le manuel d'installation du fabricant, section Documents.
Contenu de la livraison
- Alimentation à découpage MEAN WELL UHP-500-5
Câble secteur, fusibles, charges et matériel de montage non inclus.
Documents
La fiche technique de la série UHP-500 ainsi que le manuel d'installation en allemand et en anglais se trouvent dans la section Documents de cette page.

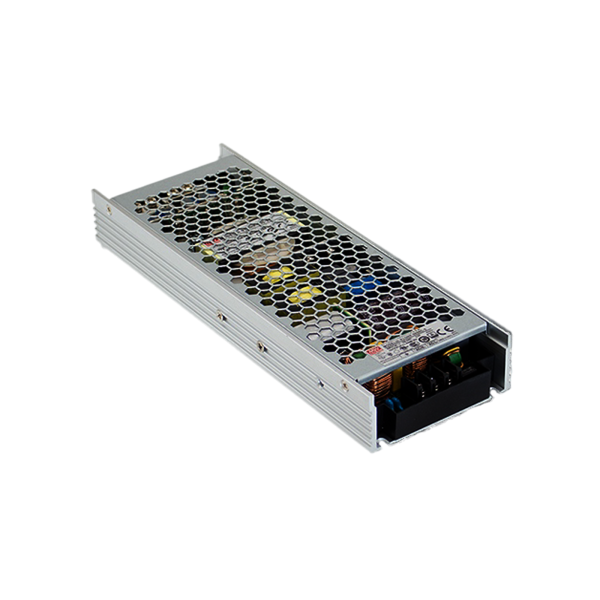

Les images montrent un appareil de la série UHP-500 et la courbe de déclassement de la fiche technique.
Questions fréquentes
Combien de pixels puis-je alimenter ?
En règle générale, un pixel RVB consomme environ 60 mA à pleine luminosité en blanc. 80 A suffisent donc pour environ 1 300 pixels. En fonctionnement avec des couleurs et des effets atténués, le courant est généralement bien plus faible ; les indications du fabricant des pixels font foi. Prévoir une réserve plutôt que de faire fonctionner l'alimentation en permanence à la charge nominale.
Puis-je régler la tension de sortie ?
Oui, au potentiomètre à côté du bornier, dans la plage de 4,5 à 5,5 V. Ne réglez que jusqu'à ce que la charge reçoive la tension indiquée par son fabricant.
L'alimentation est-elle bruyante ?
Non, elle n'a pas de ventilateur. Elle évacue sa chaleur par la plaque d'aluminium sur laquelle elle est montée.
Selon quelles normes l'appareil est-il testé ?
Selon le fabricant, UL 62368-1 et — testée par le TÜV — EN 62368-1. Les indications figurent dans la fiche technique, section Documents.
Données techniques
| Caractéristique | Valeur |
|---|---|
| Puissance de sortie: | 400 W |
| Température de fonctionnement: | −30 à +70 °C (déclassement selon fiche technique) |
| Tension de sortie: | 5 V CC (réglable 4,5–5,5 V) |
| Boîtier: | Métal, boîtier fermé |
| Tension d'entrée: | 90–264 V CA / 127–370 V CC, 47–63 Hz |
| Courant de sortie: | 0–80 A |
| Montage: | Encastrement sur plaque d'aluminium, fixation par vis |
| Dimensions: | 232 × 81 × 31 mm |
| Poids: | 0,91 kg |
| Ondulation résiduelle: | max. 200 mVp-p |
| Rendement: | typ. 90 % |
| Facteur de puissance: | > 0,95 sous 230 V CA (PFC active) |
| Fonctions de protection: | Court-circuit, surcharge, surtension, surchauffe |
| Refroidissement: | Convection naturelle (sans ventilateur) |
| Poids de livraison: | 0,97 Kg |
| Contenus: | 1,00 m |
