Connecteur en T xConnect® pour injection de courant (3/2/3 broches, IP65)

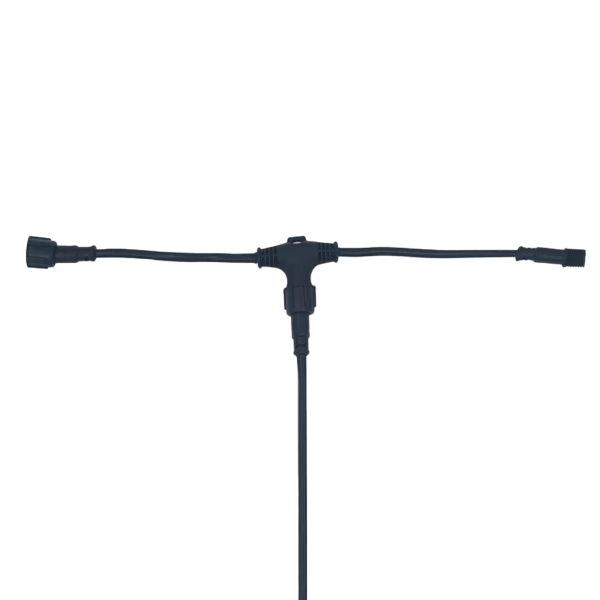

Le connecteur en T se branche entre deux sections : les trois fils passent, et du courant supplémentaire est injecté par la dérivation à deux broches — le câble de raccordement 2 broches à fils nus est fourni. Des écrous en PVC et des joints silicone protègent les connexions branchées selon IP65.
- Est-ce adapté à mon projet ?
- Caractéristiques techniques
- Raccordement
- Contenu de la livraison
- Questions fréquentes
Est-ce adapté à mon projet ?
Ce connecteur est fait pour
- Injection de courant supplémentaire entre deux guirlandes ou rubans de pixels avec raccord xConnect®
- Longues guirlandes où la tension chute vers l'extrémité
- Courants jusqu'à 10 A par contact avec des fils de 0,75 mm²
Ne convient pas pour
- Tension secteur — uniquement pour très basse tension (5–24 V DC)
- Connecteurs ouverts, non branchés, en extérieur — IP65 uniquement une fois branché et vissé
3/2/3 broches
max. 10 Acourant nominal
0,75 mm²section des fils
IP65branché et vissé
Brochage
Couleurs des fils : rouge = DC +, jaune = DATA, noir = GND −.
Raccordement
Utilisation du connecteur en T
- Couper l'alimentation. Éteindre l'alimentation avant de brancher ou débrancher.
- Insérer. Brancher le connecteur en T entre deux sections et serrer les écrous à la main.
- Injecter. Brancher le câble 2 broches fourni sur la dérivation et raccorder ses fils nus à l'alimentation en respectant la polarité (rouge V+, noir GND) — même tension que la guirlande.
Attention : Raccorder, brancher ou débrancher uniquement hors tension. Protéger les connecteurs ouverts de l'humidité.
Contenu de la livraison
- 1 connecteur en T et 1 câble de raccordement 2 broches à fils nus
Questions fréquentes
La connexion est-elle étanche lorsqu'elle n'est pas branchée ?
Non. La protection IP65 ne s'applique qu'à la connexion branchée avec l'écrou serré.
À quoi sert la dérivation à deux broches ?
Elle n'apporte que l'alimentation (V+ et GND) ; le signal de données traverse le connecteur en T.
Puis-je y raccorder une deuxième alimentation ?
Pas tel quel : le connecteur en T ne coupe pas la ligne +, les trois côtés sont reliés, V+ et GND sont en parallèle. Pour une deuxième alimentation séparée, il faudrait couper la ligne +.
Comment prolonger la connexion ?
Avec la rallonge xConnect® 3 broches (10210) en 0,5, 1, 2, 3 ou 6 m. Une fiche 3 broches ouverte se ferme avec le capuchon 10163.
Données techniques
| Caractéristique | Valeur |
|---|---|
| Température de fonctionnement: | -40 à +120 °C |
| Section des fils: | 0,75 mm² |
| Matériau: | PVC (boîtier), alliage de cuivre (contacts), silicone (joint) |
| Nombre de pôles: | 3 / 2 / 3 |
| Courant nominal: | max. 10 A par contact |
| Tension de fonctionnement: | 5 Volt DC12 Volt DC9 Volt24 Volt |
| Couleur: | noir |
| WEEE-Reg.-Nr.: | DE 32487762 |
| Système de connecteur: | xConnect® |
| Classe de protection: | IP65 |
| Poids de livraison: | 0,10 Kg |
| Contenus: | 50,00 cm |
