Description
24 volts, 18,8 ampères, 451 watts — alimentation à encastrer en boîtier métal
La MEAN WELL HRP-450-24 est une alimentation fermée à encastrer de 24 V et 451 W, avec entrée universelle et correction active du facteur de puissance. La sortie est réglable de 21,6 à 28,8 V. Un ventilateur s'enclenche selon la charge et la température.
- Est-ce adapté à mon projet ?
- Caractéristiques techniques
- Raccordement
- Sécurité
- Contenu de la livraison
- Questions fréquentes
Est-ce adapté à mon projet ?
Ce pour quoi cette alimentation est conçue
- Rubans de pixels 24 V, modules LED 24 V et commandes qui nécessitent 24 V
- Montage dans des armoires électriques, coffrets de distribution et boîtiers : 218 × 105 × 41 mm
- Entrée universelle 85–264 V CA / 120–370 V CC — le même appareil pour les réseaux du monde entier
- Tension exacte à la charge : sortie réglable de 21,6 à 28,8 V
- Les fils de détection à distance (+S/−S) compensent la chute de tension sur la ligne, le DC-OK signale le fonctionnement à une commande
Ce pour quoi elle ne convient pas
- Appareils en 5 V — voir les alimentations 5 volts
- Appareils en 12 V — voir les alimentations 12 volts
- Utilisation en extérieur, en milieu humide ou sans boîtier : c'est une alimentation à encastrer pour locaux secs, pas un appareil étanche
- Raccordement par des non-spécialistes : le raccordement au 230 V relève d'un électricien qualifié
Également nécessaire : un câble secteur avec conducteur de terre, un emplacement de montage protégé contre le contact et la protection des sorties par fusible.
18,8 ACourant de sortie sous 24 V
451 WPuissance de sortie
41 mmHauteur
> 0,95Facteur de puissance sous 230 V CA (PFC active)
Protégée et surveillée
- Surcharge : limitation de courant à partir de 105–135 % de la puissance nominale, rétablissement automatique
- Surtension : coupure à 30–34,8 V en sortie, redémarrage en éteignant puis rallumant
- Surchauffe : coupure, puis redémarrage automatique
- Le ventilateur s'enclenche selon la charge et la température
- Le connecteur CN100 fournit en plus le signal DC-OK et les raccordements de détection à distance +S et −S
Raccordement
Mise en service en quatre étapes
- Travailler hors tension. Avant toute installation, couper l'installation du secteur et la protéger contre toute remise sous tension.
- Fixer. La position de montage standard est à plat. Laisser les ouïes de ventilation libres et garder 10–15 cm de distance avec d'autres sources de chaleur ; d'autres positions de montage et des températures ambiantes élevées exigent un déclassement selon la fiche technique. N'utiliser que des vis de fixation de la longueur indiquée dans la fiche technique.
- Raccorder la sortie. Charges sur −V et +V, répartir le courant sur toutes les bornes de sortie. Choisir la section des conducteurs selon le courant par ligne — le tableau figure dans le manuel d'installation ; protéger chaque alimentation séparément.
- Raccorder le secteur et mettre en marche. Raccorder L, N et le conducteur de terre ; le conducteur de terre (FG) doit être relié à la terre. Après la mise en marche, mesurer la tension à la charge et l'ajuster si nécessaire au potentiomètre.
Attention : la tension de sortie doit convenir à vos charges. Ne jamais régler le potentiomètre au-delà de la valeur indiquée par leur fabricant.
Sécurité
Consignes de sécurité
- Risque de choc électrique : montage et raccordement au secteur uniquement par un électricien qualifié ; faire contrôler les défauts par un spécialiste. Ne pas ouvrir le boîtier.
- Ne pas installer dans des lieux très humides ou à proximité de l'eau.
- Ne pas utiliser à température ambiante élevée ni à proximité de sources de feu. Température de fonctionnement de −40 à +70 °C ; à température élevée et dans d'autres positions de montage, la charge doit être réduite (courbe de déclassement de la fiche technique).
- Le courant et la puissance de sortie ne doivent pas dépasser les valeurs nominales (18,8 A, 451 W).
- L'alimentation est un composant destiné à être intégré dans un appareil final ; la compatibilité électromagnétique doit être revérifiée dans l'installation finie.
Les consignes complètes figurent dans le manuel d'installation du fabricant, section Documents.
Contenu de la livraison
- Alimentation à découpage MEAN WELL HRP-450-24
Câble secteur, fusibles, charges et matériel de montage non inclus.
Documents
La fiche technique de la série HRP-450 ainsi que le manuel d'installation en allemand et en anglais se trouvent dans la section Documents de cette page.

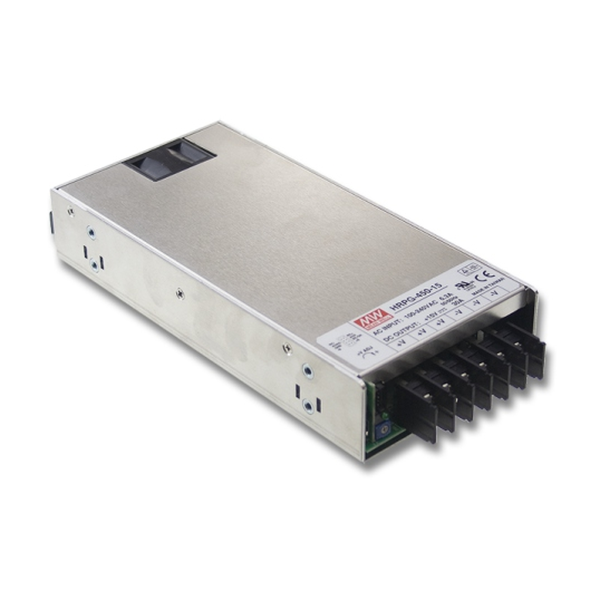

Les images montrent un appareil de la série HRP-450 et la courbe de déclassement de la fiche technique.
Questions fréquentes
Puis-je régler la tension de sortie ?
Oui, au potentiomètre à côté du bornier, dans la plage de 21,6 à 28,8 V. Ne réglez que jusqu'à ce que la charge reçoive la tension indiquée par son fabricant.
L'alimentation est-elle bruyante ?
Le ventilateur ne tourne pas en permanence, il s'enclenche selon la charge et la température. À faible charge et dans un environnement frais, il reste arrêté.
Selon quelles normes l'appareil est-il testé ?
Selon le fabricant, UL 62368-1 et — testée par le TÜV — EN 62368-1. Les indications figurent dans la fiche technique, section Documents.
Données techniques
| Caractéristique | Valeur |
|---|---|
| Puissance de sortie: | 451 W |
| Température de fonctionnement: | −40 à +70 °C (déclassement selon fiche technique) |
| Tension de sortie: | 24 V CC (réglable 21,6–28,8 V) |
| Boîtier: | Métal, boîtier fermé |
| Tension d'entrée: | 85–264 V CA / 120–370 V CC, 47–63 Hz |
| Courant de sortie: | 0–18,8 A |
| Montage: | Encastrement, fixation par vis |
| Dimensions: | 218 × 105 × 41 mm |
| Poids: | 1,19 kg |
| Ondulation résiduelle: | max. 150 mVp-p |
| Rendement: | typ. 88 % |
| Facteur de puissance: | > 0,95 sous 230 V CA (PFC active) |
| Fonctions de protection: | Court-circuit, surcharge, surtension, surchauffe |
| Refroidissement: | Ventilateur piloté par la charge et la température |
| Signaux: | DC-OK, détection à distance +S/−S |
| Poids de livraison: | 1,50 Kg |
