Descrizione
12 volt, 27 ampere, 41 mm di altezza — alimentazione per grandi installazioni di pixel a 12 V

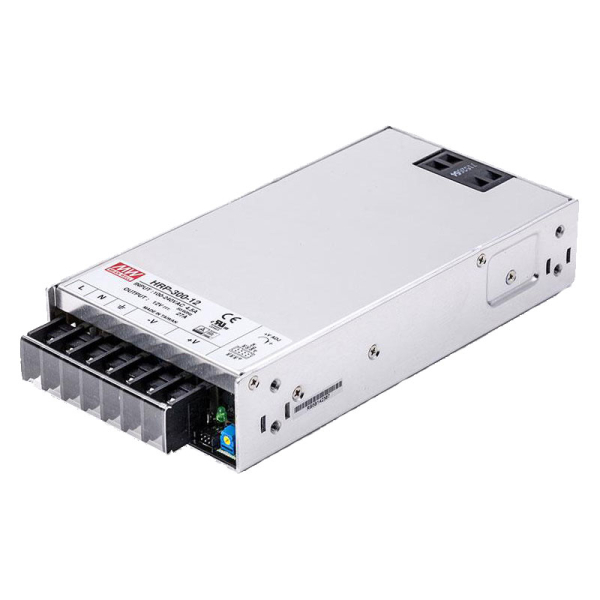

Il MEAN WELL HRP-300-12 eroga 324 W a 12 V ed è progettato per grandi installazioni di pixel e strisce a 12 V. È un alimentatore chiuso da incasso in custodia metallica, con ingresso ad ampio campo, correzione attiva del fattore di potenza e ventola regolata in base al carico. Con soli 41 mm di altezza trova posto anche in basi di scenografie piatte, quadri di distribuzione e custodie.
- È adatto al mio progetto?
- Dati tecnici
- Collegamento
- Sicurezza
- Contenuto della confezione
- Domande frequenti
È adatto al mio progetto?
Per cosa è fatto questo alimentatore
- Pixel a 12 V e strisce di pixel a 12 V, ad esempio WS2811 o WS2815 — un solo alimentatore per un'installazione grande invece di tanti piccoli
- Montaggio in scenografie, basi e quadri elettrici di poca altezza: 199 × 105 × 41 mm
- Ingresso ad ampio campo 85–264 V CA — lo stesso apparecchio per le reti di tutto il mondo
- Tensione esatta al carico: uscita regolabile da 10,2 a 13,8 V, le linee di rilevamento remoto (+S/−S) compensano la caduta di tensione sulla linea di alimentazione
Per cosa non è adatto
- Pixel a 5 V o 24 V — per questi esistono alimentatori dedicati, ad esempio l' HRP-300-5 o gli alimentatori a 5 volt
- Installazioni più piccole: basta un apparecchio più piccolo tra gli alimentatori a 12 volt
- Uso all'aperto, in ambienti umidi o senza custodia: è un alimentatore da incasso per locali asciutti, non un apparecchio resistente alle intemperie
- Collegamento da parte di non esperti: il collegamento alla rete a 230 V spetta a un elettricista qualificato
Occorre inoltre: un cavo di rete con conduttore di protezione, una custodia o un luogo di
montaggio che protegga dal contatto e la protezione con fusibili delle catene di pixel. Pixel, controller
e cablaggio si trovano in catene di pixel,
strisce di pixel e controller ArtNet/E1.31.
27 ACorrente di uscita a 12 V
324 WPotenza di uscita
41 mmAltezza
> 0,95Fattore di potenza a 230 V CA (PFC attivo)
Sette morsetti a vite, chiaramente separati
- Lato rete: L, N e terra di protezione (FG)
- Uscita: due −V e due +V — ripartire i 27 A su entrambe le coppie di morsetti
- Il connettore CN100 fornisce inoltre il segnale DC-OK e i collegamenti di rilevamento remoto +S e −S
- Tensione di uscita regolabile con il potenziometro accanto alla morsettiera
Protetto e regolato in temperatura
- Sovraccarico: limitazione di corrente dal 105–135 % della potenza nominale, ripristino automatico
- Sovratensione: spegnimento a 14,4–16,8 V in uscita, riavvio spegnendo e riaccendendo
- Sovratemperatura: spegnimento, poi riavvio automatico
- La ventola si attiva in base al carico e alla temperatura
Collegamento
In funzione in quattro passaggi
- Lavorare in assenza di tensione. Prima di ogni installazione scollegare l'impianto dalla rete e metterlo in sicurezza contro la riaccensione.
- Fissare. La posizione di montaggio standard è orizzontale — altre posizioni richiedono una riduzione di potenza secondo la scheda tecnica. Lasciare liberi la ventola e le aperture di ventilazione e mantenere 10–15 cm di distanza da altre fonti di calore. Usare solo viti di fissaggio della lunghezza indicata nella scheda tecnica.
- Collegare l'uscita. Catene di pixel su −V e +V, ripartendo la corrente su entrambe le coppie di morsetti. Scegliere la sezione dei conduttori in base alla corrente per cavo — la tabella si trova nel manuale di installazione; proteggere ogni alimentazione con un proprio fusibile.
- Collegare la rete e accendere. Collegare L, N e terra; la terra di protezione (FG) deve essere collegata a terra. Dopo l'accensione misurare la tensione al carico e, se necessario, regolarla con il potenziometro.
Attenzione: la tensione di uscita deve corrispondere ai vostri pixel — i pixel a 12 V non
tollerano sovratensioni. Non regolare mai il potenziometro oltre il valore indicato dal produttore dei pixel.
Sicurezza
Avvertenze di sicurezza
- Pericolo di scossa elettrica: montaggio e collegamento alla rete solo da parte di un elettricista qualificato; far controllare i guasti da una persona qualificata. Non aprire la custodia.
- Non installare in luoghi con elevata umidità o vicino all'acqua.
- Non utilizzare a temperature ambiente elevate o vicino a fonti di fuoco. Temperatura di esercizio −40 a +70 °C; a temperature elevate e in posizioni di montaggio non standard la potenza va ridotta (curva di declassamento nella scheda tecnica).
- Corrente e potenza di uscita non devono superare i valori nominali (27 A, 324 W).
- L'alimentatore è un componente da integrare in un apparecchio finale; la compatibilità elettromagnetica va verificata di nuovo nell'installazione finita.
Le avvertenze complete si trovano nel manuale di installazione del produttore, nella sezione Documenti.
Contenuto della confezione
- Alimentatore switching MEAN WELL HRP-300-12
Cavo di rete, fusibili, pixel e materiale di montaggio non inclusi.
Documenti
La scheda tecnica del produttore e il manuale di installazione in tedesco e in inglese si trovano nella sezione Documenti di questa pagina.
Domande frequenti
Quanti pixel posso alimentare?
Dipende dal tipo di pixel: moltiplicate la potenza per pixel alla massima luminosità,
indicata nella scheda tecnica del produttore dei pixel, per il numero di pixel. Il totale deve restare sotto
i 324 W — con un margine invece di far funzionare l'alimentatore costantemente al carico nominale. In
funzione con colori ed effetti attenuati la corrente è di solito molto più bassa.
Devo alimentare in più punti?
Di norma sì. Anche a 12 V la tensione cala sulle catene lunghe e i pixel alla fine
diventano più scuri o cambiano colore. Alimentate quindi in più punti e proteggete ogni alimentazione con un
proprio fusibile. Le linee di rilevamento +S/−S compensano la caduta di tensione sulla linea fino al punto di
alimentazione, non quella all'interno della catena.
Posso regolare la tensione di uscita?
Sì, con il potenziometro accanto alla morsettiera, nel campo da 10,2 a 13,8 V. Regolate
solo fino a ottenere ai pixel la tensione indicata dal loro produttore.
L'alimentatore è rumoroso?
La ventola non funziona in continuo, ma si attiva in base al carico e alla temperatura.
Con carico ridotto e in ambiente fresco resta spenta.
Secondo quali norme è testato l'apparecchio?
Secondo il produttore, secondo UL 62368-1 e — testato da TÜV — secondo EN 62368-1. I
dati si trovano nella scheda tecnica, nella sezione Documenti.
Dati tecnici
| Informazioni sull'articolo | Valore |
|---|---|
| Potenza di uscita: | 324 W |
| Temperatura di esercizio: | da −40 a +70 °C (declassamento da scheda tecnica) |
| Tensione di uscita: | 12 V CC (regolabile 10,2–13,8 V) |
| Custodia: | Metallo, custodia chiusa |
| Tensione di ingresso: | 85–264 V CA / 120–370 V CC, 47–63 Hz |
| Corrente di uscita: | 0–27 A |
| Montaggio: | Da incasso, fissaggio con viti M4 |
| Dimensioni: | 199 × 105 × 41 mm |
| Peso: | 0,95 kg |
| Ondulazione residua: | max. 120 mVp-p |
| Efficienza: | typ. 88 % |
| Fattore di potenza: | > 0,95 a 230 V CA (PFC attivo) |
| Funzioni di protezione: | Sovraccarico, sovratensione, sovratemperatura |
| Raffreddamento: | Ventola controllata da carico e temperatura |
| Segnali: | DC-OK, rilevamento remoto +S/−S |
| Peso di spedizione: | 0,95 kg |
