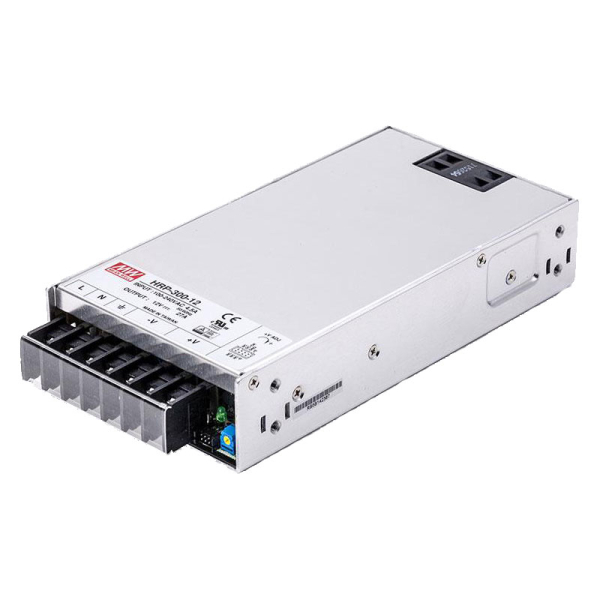

MEAN WELL HRP-300-12 voeding 12 V 27 A, schuin aanzicht met klemmenstrook

MEAN WELL HRP-300-12 van achteren met ventilator

Typeplaatje MEAN WELL HRP-300-12 met klemmen L, N, aarde, −V en +V

Klemmleiste des MEAN WELL HRP-300-12 von vorn mit Potentiometer

MeanWell

LED-voeding 12V, 27A 324Watt (HRP-300-12)

Artikelnummer 10253 GTIN 4021087016988 HAN HRP-300-12

12 V / 27 A / 324 W — voor grote 12V-pixel- en stripopstellingen
41 mm platte metalen behuizing, ingang 85–264 V AC, actieve PFC, lastgestuurde fan
Uitgang instelbaar 10,2–13,8 V, remote sense +S/−S en DC-OK-signaal

84,99 €

incl. 19% BTW, plus

Zakelijk? Nettoprijzen & offertes in uw B2B-account →

Choose tax zone / country of delivery

Onmiddellijk beschikbaar
Levertijd: Leveringsstatus In het buitenland

stuk

of direct betalen

Onmiddellijk beschikbaar
Levertijd: Leveringsstatus In het buitenland

Let op: deze voeding heeft geen netstekker. Hij wordt via schroefklemmen op 230 V aangesloten – inbouw en netaansluiting alleen door een erkend elektricien.

Verzending vanuit Duitsland

Beschrijving Technische gegevens Documenten

12 volt, 27 ampère, 41 mm plat — stroom voor grote 12V-pixelopstellingen

De MEAN WELL HRP-300-12 levert 324 W bij 12 V en is ontworpen voor grote 12V-pixel- en stripopstellingen. Het is een gesloten inbouwvoeding in een metalen behuizing met breedbereikingang, actieve arbeidsfactorcorrectie en een lastafhankelijk geregelde ventilator. Met slechts 41 mm hoogte past hij ook in platte decorsokkels, verdeelkasten en behuizingen.

Past het bij mijn project?
Technische gegevens
Aansluiting
Veiligheid
Leveringsomvang
Veelgestelde vragen

Past het bij mijn project?

Waarvoor deze voeding bedoeld is

12V-pixels en 12V-pixelstrips, bijvoorbeeld WS2811 of WS2815 — één voeding voor een grotere opstelling in plaats van veel kleine
Inbouw in decors, sokkels en schakelkasten met weinig hoogte: 199 × 105 × 41 mm
Breedbereikingang 85–264 V AC — hetzelfde apparaat voor netten wereldwijd
Nauwkeurige spanning aan de belasting: uitgang instelbaar van 10,2 tot 13,8 V, de remote-sense-leidingen (+S/−S) compenseren het spanningsverlies op de toevoerleiding

Waarvoor niet

5V- of 24V-pixels — daarvoor zijn aparte voedingen, bijvoorbeeld de HRP-300-5 of de 5 volt-voedingen
Kleinere opstellingen: dan volstaat een kleiner apparaat uit de 12 volt-voedingen
Gebruik buiten, in een vochtige omgeving of zonder behuizing: het is een inbouwvoeding voor droge ruimtes, geen weerbestendig apparaat
Aansluiting door leken: de aansluiting op het 230V-net hoort in handen van een erkend elektricien

Daarnaast nodig: een netkabel met randaarde, een geschikte behuizing of inbouwplaats die bescherming tegen aanraking biedt, en de zekering van de pixelstrengen. Pixels, controllers en bekabeling vindt u onder pixelsnoeren, pixelstrips en ArtNet/E1.31-controllers.

27 AUitgangsstroom bij 12 V

324 WUitgangsvermogen

41 mmHoogte

> 0,95Arbeidsfactor bij 230 V AC (actieve PFC)

Typeplaatje van de MEAN WELL HRP-300-12 boven de klemmenstrook: klemmen L, N en aarde voor de netaansluiting, daarnaast twee klemmen −V en twee +V voor de 12V-uitgang.

Zeven schroefklemmen, duidelijk gescheiden

Netzijde: L, N en randaarde (FG)
Uitgang: tweemaal −V en tweemaal +V — de 27 A over beide klemparen verdelen
Connector CN100 biedt daarnaast het DC-OK-signaal en de remote-sense-aansluitingen +S en −S
Uitgangsspanning instelbaar met de potentiometer naast de klemmenstrook

MEAN WELL HRP-300-12 van achteren: metalen behuizing met ingebouwde ventilator en ventilatiesleuven.

Beveiligd en temperatuurgestuurd

Overbelasting: stroombegrenzing vanaf 105–135 % van het nominale vermogen, herstelt automatisch
Overspanning: uitschakeling bij 14,4–16,8 V aan de uitgang, herstart door uit- en weer inschakelen
Oververhitting: uitschakeling, daarna automatische herstart
De ventilator schakelt afhankelijk van belasting en temperatuur bij

Aansluiting

In vier stappen in bedrijf

Spanningsloos werken. Koppel de installatie vóór elke installatie los van het net en beveilig haar tegen opnieuw inschakelen.
Bevestigen. De standaard inbouwpositie is liggend — andere posities vereisen vermogensreductie volgens het datasheet. Houd ventilator en ventilatieopeningen vrij en houd 10–15 cm afstand tot andere warmtebronnen. Gebruik alleen bevestigingsschroeven van de in het datasheet vermelde lengte.
Uitgang aansluiten. Pixelstrengen op −V en +V, de stroom over beide klemparen verdelen. Kies de draaddoorsnede op basis van de stroom per leiding — de tabel staat in de installatiehandleiding; zeker elke voeding afzonderlijk af.
Net aansluiten en inschakelen. Sluit L, N en aarde aan; de randaarde (FG) moet met aarde verbonden zijn. Meet na het inschakelen de spanning aan de belasting en stel die zo nodig bij met de potentiometer.

Let op: de uitgangsspanning moet bij uw pixels passen — 12V-pixels verdragen geen overspanning. Zet de potentiometer nooit hoger dan de waarde die de pixelfabrikant opgeeft.

Veiligheid

Veiligheidsinstructies

Gevaar voor elektrische schokken: inbouw en netaansluiting alleen door een erkend elektricien; laat storingen controleren door een vakkundige. Open de behuizing niet.
Niet installeren op plaatsen met hoge luchtvochtigheid of in de buurt van water.
Niet gebruiken bij hoge omgevingstemperatuur of in de buurt van vuurbronnen. Bedrijfstemperatuur −40 tot +70 °C; bij hoge temperaturen en afwijkende inbouwpositie moet het vermogen worden verlaagd (deratingcurve in het datasheet).
Uitgangsstroom en uitgangsvermogen mogen de nominale waarden (27 A, 324 W) niet overschrijden.
De voeding is een component voor inbouw in een eindapparaat; de elektromagnetische compatibiliteit moet in de afgewerkte opstelling opnieuw worden gecontroleerd.

De volledige instructies staan in de installatiehandleiding van de fabrikant in de sectie Documenten.

Leveringsomvang

MEAN WELL HRP-300-12 schakelende voeding

Netkabel, zekeringen, pixels en montagemateriaal zijn niet inbegrepen.

Documenten

Het datasheet van de fabrikant en de installatiehandleiding in het Duits en Engels vindt u in de sectie Documenten op deze pagina.

Veelgestelde vragen

Hoeveel pixels kan ik ermee voeden?

Dat hangt af van het pixeltype: vermenigvuldig het vermogen per pixel op volle helderheid uit het datasheet van de pixelfabrikant met het aantal pixels. Het totaal moet onder 324 W blijven — met wat reserve in plaats van de voeding permanent op nominale last te laten draaien. In bedrijf met kleuren en gedimde effecten is de stroom meestal veel lager.

Moet ik op meerdere punten stroom invoeden?

In de regel wel. Ook bij 12 V daalt de spanning op lange strengen en worden de pixels aan het eind donkerder of verkleuren ze. Voed daarom op meerdere punten in en zeker elke invoeding afzonderlijk af. De remote-sense-leidingen +S/−S compenseren het spanningsverlies op de leiding naar het invoedpunt, niet dat in de streng.

Kan ik de uitgangsspanning aanpassen?

Ja, met de potentiometer naast de klemmenstrook in het bereik van 10,2 tot 13,8 V. Stel alleen zo ver bij dat aan de pixels de spanning staat die hun fabrikant opgeeft.

Maakt de voeding veel geluid?

De ventilator draait niet continu, maar schakelt bij afhankelijk van belasting en temperatuur. Bij lage belasting en een koele omgeving blijft hij uit.

Volgens welke normen is het apparaat getest?

Volgens de fabrikant volgens UL 62368-1 en — getest door TÜV — volgens EN 62368-1. De gegevens staan in het datasheet in de sectie Documenten.

Technische gegevens

Informazioni sull'articolo	Valore
Uitgangsvermogen:	324 W
Bedrijfstemperatuur:	−40 tot +70 °C (derating volgens datasheet)
Uitgangsspanning:	12 V DC (instelbaar 10,2–13,8 V)
Behuizing:	Metaal, gesloten uitvoering
Ingangsspanning:	85–264 V AC / 120–370 V DC, 47–63 Hz
Uitgangsstroom:	0–27 A
Montage:	Inbouw, M4-schroefbevestiging
Afmetingen:	199 × 105 × 41 mm
Gewicht:	0,95 kg
Rimpelspanning:	max. 120 mVp-p
Rendement:	typ. 88 %
Arbeidsfactor:	> 0,95 bij 230 V AC (actieve PFC)
Beveiligingsfuncties:	Overbelasting, overspanning, oververhitting
Koeling:	Ventilator, last- en temperatuurgestuurd
Signalen:	DC-OK, remote sense +S/−S
Verzendgewicht:	0,95 kg
