Descrizione
12 volt, 3 ampere, completamente incapsulato IP67
Il MEAN WELL LPV-35-12 è un alimentatore a tensione costante da 12 V e 36 W in una custodia in plastica completamente incapsulata. È protetto IP67, adatto per interni ed esterni senza sole diretto e si collega tramite cavi. Si raffredda senza ventola ed è a doppio isolamento (classe II, senza conduttore di terra).
- È adatto al mio progetto?
- Dati tecnici
- Collegamento
- Sicurezza
- Contenuto della confezione
- Domande frequenti
È adatto al mio progetto?
Per cosa è fatto questo alimentatore
- Dispositivi di visualizzazione e pubblicitari e accessori decorativi con elettronica a 12 V — così Mean Well descrive l'uso previsto
- Elettronica generica in ambienti polverosi o umidi
- Montaggio in motivi, insegne e custodie, anche all'esterno senza sole diretto
- Piccoli carichi fino a 3 A a 12 V, senza ventola
Per cosa non è adatto
- Apparecchi LED per illuminazione nell'UE — per questo Mean Well prevede altre serie (LPF, NPF, XLG)
- Apparecchi a 5 V — per questi ci sono gli alimentatori a 5 volt
- Permanentemente sott'acqua o in pieno sole: la custodia sopporta un'immersione breve fino a 30 minuti, ma non il sole diretto
- Collegamento da parte di non esperti: il collegamento alla rete a 230 V spetta a un elettricista qualificato
Inoltre necessario: un cavo di alimentazione di rete, una giunzione dei cavi con grado di
protezione adeguato se si trova all'esterno e la protezione dell'uscita con fusibile.
3 ACorrente di uscita a 12 V
36 WPotenza di uscita
IP67completamente incapsulato
Classe IIdoppio isolamento, senza terra
Protetto e senza manutenzione
- Cortocircuito e sovraccarico: dal 110–150 % della potenza nominale l'alimentatore passa in modalità hiccup e si ripristina da solo una volta eliminato il guasto
- Sovratensione: spegnimento dell'uscita, riavvio spegnendo e riaccendendo
- Tensione di uscita fissa, tolleranza ±5 %, ondulazione residua max. 120 mVp-p
- Efficienza tip. 84 %, raffreddamento per convezione naturale
Collegamento
In funzione in quattro passaggi
- Lavorare in assenza di tensione. Prima di ogni installazione scollegare l'impianto dalla rete e assicurarlo contro la riaccensione.
- Fissare. Avvitare tramite le alette di montaggio. Non appoggiare nulla sulla custodia e mantenere 10–15 cm di distanza da altre fonti di calore; per la posizione di montaggio e il declassamento ad alta temperatura ambiente vedere la curva di declassamento nella scheda tecnica.
- Collegare l'uscita. Cavo rosso a +V, cavo nero a −V. Scegliere la sezione del cablaggio successivo in base alla corrente e proteggere l'uscita con fusibile; all'esterno realizzare una giunzione stagna.
- Collegare la rete e accendere. Cavo marrone a L, cavo blu a N. Non c'è conduttore di terra, l'apparecchio è a doppio isolamento. Dopo l'accensione misurare la tensione sul carico.
Attenzione: la tensione di uscita è fissa e non si può regolare. Prima del collegamento verificate
che 12 V siano adatti al vostro apparecchio.
Sicurezza
Avvertenze di sicurezza
- Pericolo di scossa elettrica: montaggio e collegamento alla rete solo da parte di un elettricista qualificato; non aprire la custodia.
- Per interni ed esterni senza sole diretto. Non immergere in acqua per più di 30 minuti.
- Temperatura di esercizio da −30 a +65 °C; ad alta temperatura ambiente il carico va ridotto (curva di declassamento nella scheda tecnica).
- Corrente e potenza di uscita non devono superare i valori nominali (3 A, 36 W).
- Secondo il produttore, non destinato ad apparecchi LED per illuminazione nell'UE.
- L'alimentatore è un componente da integrare in un apparecchio finale; la compatibilità elettromagnetica va verificata di nuovo nell'installazione finita.
Le avvertenze complete si trovano nel manuale di installazione del produttore, nella sezione Documenti.
Contenuto della confezione
- Alimentatore switching MEAN WELL LPV-35-12 con cavi di collegamento
Cavo di rete, materiale di collegamento, fusibili e viti non inclusi.
Documenti
La scheda tecnica della serie LPV-35 e il manuale di installazione per alimentatori LED in tedesco e inglese si trovano nella sezione Documenti di questa pagina.

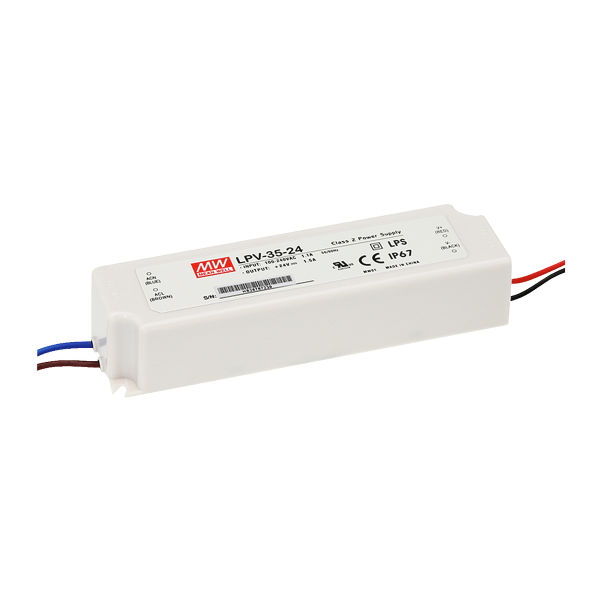

Le immagini mostrano un apparecchio della serie LPV-35; la marcatura può variare a seconda della versione.
Domande frequenti
Posso regolare la tensione di uscita?
No. L'LPV-35-12 ha una tensione di uscita fissa di 12 V con una tolleranza di ±5 %; non c'è un
potenziometro. Se dovete regolare la tensione, vi serve un alimentatore con uscita regolabile.
Posso usare l'alimentatore all'esterno?
Sì, all'esterno senza sole diretto. La custodia è completamente incapsulata IP67; Mean Well
consiglia di non immergerla in acqua per più di 30 minuti. Le giunzioni dei cavi devono essere rese stagne da voi.
Perché non è pensato per apparecchi LED?
Mean Well non autorizza la gamma LPV per apparecchi LED per illuminazione nell'UE e indica per
questo le serie LPF, NPF e XLG. Secondo il produttore è destinata a dispositivi di visualizzazione e pubblicitari,
accessori decorativi ed elettronica generica.
Secondo quali norme è testato l'apparecchio?
Secondo il produttore, IEC 62368-1 ed EN 62368-1. I dati si trovano nella scheda tecnica, nella
sezione Documenti.
Dati tecnici
| Informazioni sull'articolo | Valore |
|---|---|
| Classe di protezione: | II (senza conduttore di terra) |
| Potenza di uscita: | 36 W |
| Temperatura di esercizio: | da −30 a +65 °C (declassamento da scheda tecnica) |
| Tensione di uscita: | 12 V CC (fissa) |
| Custodia: | Plastica, completamente incapsulato |
| Tensione di ingresso: | 90–264 V CA / 127–370 V CC, 47–63 Hz |
| Corrente di uscita: | 0–3 A |
| Montaggio: | Fissaggio a vite tramite alette |
| Dimensioni: | 148 × 40 × 30 mm |
| Peso: | 0,31 kg |
| Ondulazione residua: | max. 120 mVp-p |
| Efficienza: | typ. 84 % |
| Funzioni di protezione: | Cortocircuito, sovraccarico, sovratensione |
| Raffreddamento: | Convezione naturale (senza ventola) |
| Grado di protezione: | IP67 |
| Collegamento: | Cavi di collegamento ingresso e uscita |
| Peso di spedizione: | 0,40 kg |
