Cuatro salidas, 4.080 píxeles — la opción económica cuando la corriente se inyecta aparte de todos modos
El PixLite® E4-S Mk3 es el controlador de datos de la serie E: controla hasta cuatro cadenas de píxeles con todas las funciones Mk3, pero no lleva corriente de píxeles — la alimentación de los píxeles se inyecta directamente desde la fuente en la cadena. A cambio es pequeño, ligero y bastante más barato que la serie A. Se configura en el navegador y, con una tarjeta microSD, reproduce un espectáculo incluso sin ordenador conectado.
- ¿Encaja en mi proyecto?
- Datos técnicos
- Conexión
- Compatibilidad
- Contenido del envío
- Preguntas frecuentes
¿Encaja en mi proyecto?
Para esto está hecho este controlador
- Montajes de hasta unos 4.000 píxeles en los que la corriente de píxeles se inyecta directamente de todos modos — cadenas largas con varios puntos de inyección, motivos navideños, stands de feria, escenografías
- Proyectos con presupuesto ajustado: procesador Mk3, más de 90 protocolos, SHOWTime™ y configuración en el navegador a precio de entrada
- Poco espacio: 115 × 86 × 33 mm, 100 g, sobre superficie plana o en carril DIN con el kit
- Espectáculos autónomos desde microSD cuando no debe estar un ordenador encendido permanentemente
Para esto no
- Corriente y datos desde un solo equipo, sin inyección separada — para eso está la serie A: A4-S Mk3 con salidas alimentadas y fusibles electrónicos
- Más de 4.080 píxeles RGB: entonces el E16-S Mk3 con dieciséis salidas — véase todos los controladores Art-Net/E1.31
- Grandes distancias entre controlador y píxeles — para eso están los sistemas de largo alcance (T8-S Mk3, T16X-S Mk3)
- Montaje directo en exteriores sin carcasa: el equipo está pensado para instalación, no para la lluvia
Además se necesita: una fuente de alimentación con la tensión de sus píxeles (5 V, 12 V o 24 V)
que alimente tanto el controlador (5–24 V CC, menos de 3 W) como directamente las cadenas de píxeles, y los
propios píxeles. Encontrará fuentes de alimentación y
cableado xConnect® adecuados en nuestro surtido.
4.080píxeles RGB en total (4 × 1.020)
24universos sACN / Art-Net
< 3 Wconsumo propio — sin corriente de píxeles por el equipo
90+protocolos de píxeles compatibles

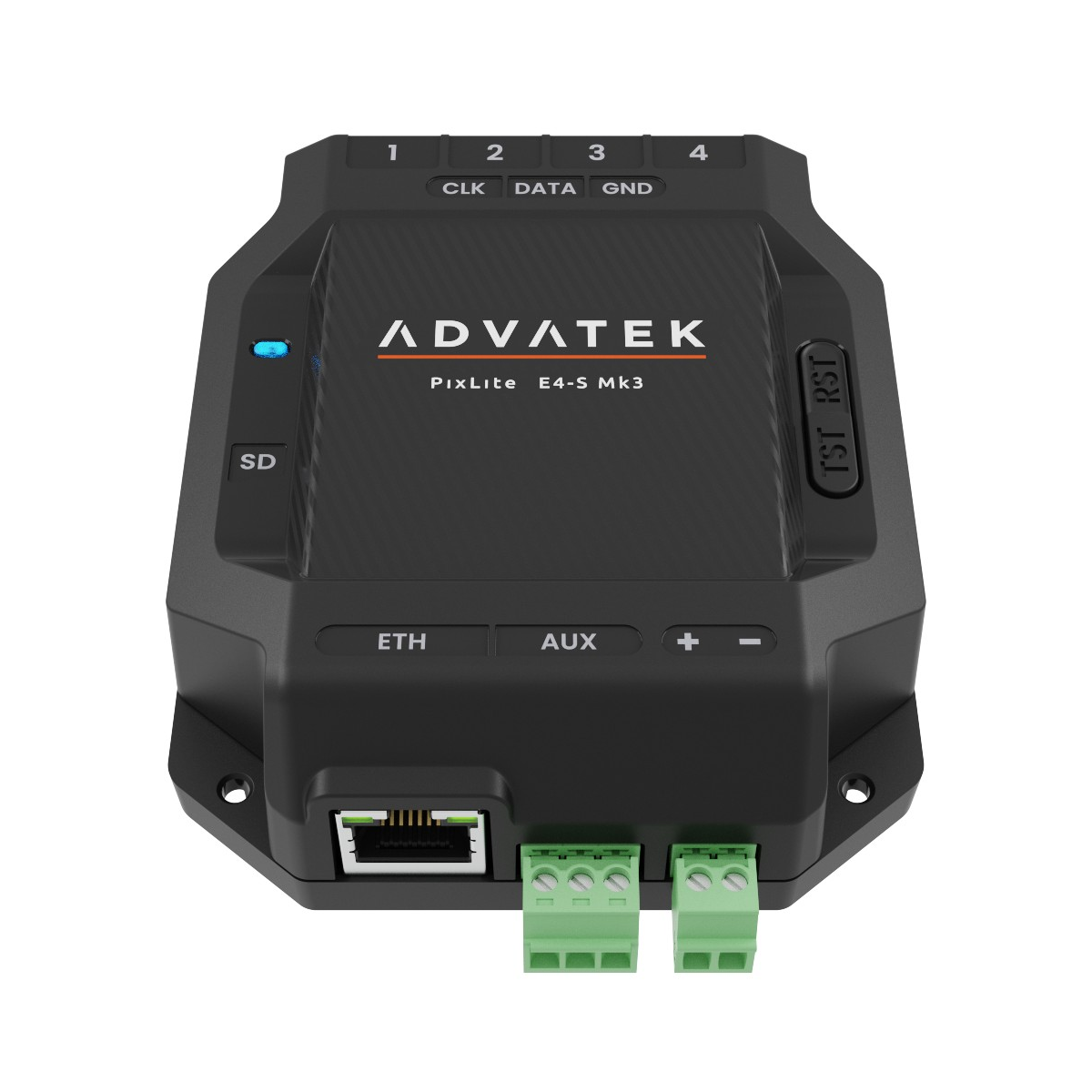

Tres pines por salida: CLK, DATA, GND
- Cada salida solo lleva datos — reloj, datos y masa. La corriente de píxeles va directamente de la fuente a la cadena; el controlador se mantiene frío y pequeño
- Bornes de tornillo enchufables: preparar las cadenas, enchufar, listo
- Protección contra fallos en todos los puertos: las salidas de píxeles soportan hasta ±36 V CC, el puerto AUX ±48 V CC de tensión de fallo, la entrada de alimentación está protegida contra inversión de polaridad
Suficientemente pequeño para cualquier cuadro
- 115 × 86 × 33 mm y 100 g — cabe en subcuadros, bases de motivos y cajas donde ya no entra ningún controlador de tamaño completo

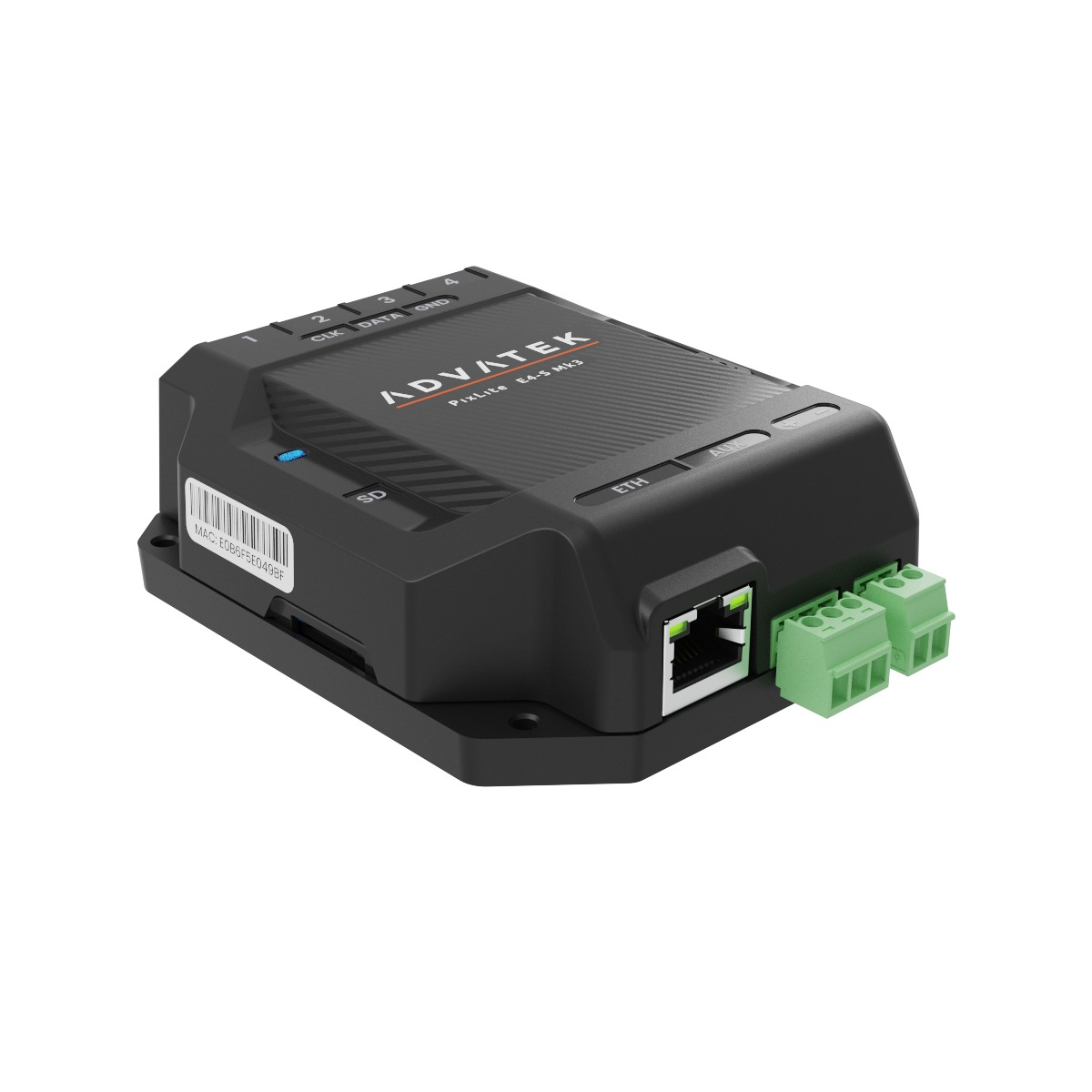

- Atornillar sobre una superficie plana o colocar en el carril DIN con el kit de carril DIN
- Un puerto Ethernet (10/100 Mbit/s), puerto AUX para DMX512 de entrada o salida, microSD para SHOWTime™
Conexión
En marcha en cuatro pasos
- Alimentar el controlador. 5–24 V CC en los bornes + y − — normalmente desde la misma fuente que alimenta también los píxeles.
- Conectar los píxeles. Por salida CLK, DATA y GND. En chipsets sin línea de reloj, como WS2811, CLK queda libre. Inyectar la corriente de píxeles (+ y −) directamente desde la fuente en la cadena; la masa de la fuente queda unida al controlador a través de GND.
- Conectar la red. ETH al switch o al ordenador. La dirección figura en la guía rápida.
- Configurar en el navegador. Ajustar salidas, universos, protocolo y límite de brillo, probar, listo.
Atención: la fuente y los píxeles deben tener la misma tensión — 12 V en píxeles de 5 V los
destruye al instante. Y: el E4-S no tiene fusibles para las cadenas de píxeles; la protección va en la
inyección.
Compatibilidad
Software
- MADRIX, Pharos, MadMapper, Green Hippo, ArKaos, Resolume, Chromateq, Obsidian, Disguise
- xLights y cualquier otra fuente que emita sACN o Art-Net — las licencias que ofrecemos están en Software
- Configuración sin software adicional, directamente en el navegador
Píxeles y series
- Más de 90 protocolos de píxeles, entre ellos WS2811, WS2812B, WS2815, SK6812, APA102, TM18xx — lista completa y píxeles adecuados
- Serie E como este equipo: solo emite datos, la corriente se inyecta aparte
- Serie A (A4-S Mk3): la corriente pasa por el controlador — no son sustitutos directos entre sí
Contenido del envío
- Controlador PixLite® E4-S Mk3 con bornes enchufables
Fuente de alimentación, píxeles, tarjeta microSD y kit de carril DIN no están incluidos. Para el montaje en una caja resistente a la intemperie existe la variante PixLite E4-S Mk3 Conformal Coating.
Documentación
Ficha técnica, ficha técnica del procesador, guía rápida, manual de usuario y guía de gestión están en la sección de documentos de esta página.
Preguntas frecuentes
¿Necesito además una fuente de alimentación?
Sí, y tiene dos tareas: alimenta el controlador (5–24 V CC, menos de 3 W) y los píxeles —
pero estos no a través del controlador, sino directamente. Basta una fuente con la tensión de sus píxeles.
Regla práctica para el dimensionado: los píxeles WS2811 consumen unos 60 mA por píxel a pleno brillo. Fuentes
adecuadas en Fuentes de alimentación.
¿En qué se diferencia la serie E de la serie A?
La serie E solo emite datos; la corriente de píxeles se inyecta aparte y los fusibles van en
la inyección. La serie A lleva la corriente a través del controlador, con fusible electrónico por salida y dos
puertos Gigabit. Quien inyecta la corriente directamente de todos modos ahorra con la serie E; quien quiere
corriente y datos desde un solo equipo elige la serie A.
¿Cuántos píxeles maneja el equipo realmente?
1.020 píxeles RGB por salida, es decir 4.080 en total (en modo ampliado ocho salidas de 510
píxeles). En el controlador no hay límite de corriente — lo fijan su fuente y la inyección en la cadena.
¿Funciona un espectáculo sin ordenador?
Sí, mediante SHOWTime™: el espectáculo se graba en una tarjeta microSD y el
controlador lo reproduce de forma autónoma, con hasta 25 disparadores. No hace falta un ordenador encendido
permanentemente.
¿Dudas sobre fuente de alimentación, inyección y reparto de cadenas? Cuéntenos su proyecto — calculamos el balance de potencia y la lista de materiales y le respondemos con una propuesta.
Hablar del proyectoDatos técnicos
| Propiedad del producto | Valor |
|---|---|
| Protocolo de control: | Art-Net / sACN (E1.31) / DMX512 |
| Temperatura de funcionamiento: | -20 °C a +70 °C |
| Carcasa: | ABS |
| Tensión de entrada: | 5–24 V CC (solo controlador) |
| Salidas de píxeles: | 4 sin alimentación (hasta 8 en modo ampliado) |
| Puertos Ethernet: | 1 × 10/100 Mbit/s |
| Puerto auxiliar: | RS485 (DMX entrada/salida) |
| Ranura para tarjeta: | microSD (tarjeta no incluida) |
| Montaje: | Superficie plana o carril DIN (kit aparte) |
| Píxeles por salida: | hasta 1.020 RGB / 768 RGBW |
| Universos: | hasta 24 (sACN / Art-Net) |
| Dimensiones: | 115 × 86 × 33 mm |
| Memoria de espectáculos: | microSD, SHOWTime™ hasta 25 disparadores |
| Procesamiento de imagen: | Corrección gamma y dithering |
| Consumo: | máx. 2,5 W |
| Peso: | 0,1 kg |
| : | De serie para interior |
| WEEE-Reg.-Nr.: | DE 32487762 |
| Peso del envío: | 0,50 kg |
| Contenido: | 1,00 unidad |
