Beschrijving
5 volt, 8 ampère, volledig ingegoten volgens IP67
De MEAN WELL LPV-60-5 is een constante-spanningsvoeding met 5 V en 40 W in een volledig ingegoten kunststof behuizing. Hij is beschermd volgens IP67, geschikt voor binnen en buiten zonder direct zonlicht en wordt via aansluitkabels aangesloten. Hij koelt zonder ventilator en is dubbel geïsoleerd (klasse II, geen aardgeleider).
- Past het bij mijn project?
- Technische gegevens
- Aansluiting
- Veiligheid
- Leveringsomvang
- Veelgestelde vragen
Past het bij mijn project?
Waarvoor deze voeding bedoeld is
- Weergave- en reclameapparaten en decoratieve accessoires met 5V-elektronica — zo beschrijft Mean Well het beoogde gebruik
- Algemene elektronica in stoffige of vochtige omgevingen
- Inbouw in motieven, borden en behuizingen, ook buiten zonder direct zonlicht
- Kleinere belastingen tot 8 A bij 5 V, zonder ventilator
Waarvoor niet
- LED-armaturen voor verlichtingsdoeleinden in de EU — daarvoor voorziet Mean Well andere series (LPF, NPF, XLG)
- Apparaten op 12 V — daarvoor zijn er de 12V-voedingen
- Blijvend onder water of in de volle zon: de behuizing verdraagt kort onderdompelen tot 30 minuten, direct zonlicht niet
- Aansluiting door leken: de netaansluiting op 230 V hoort bij een erkend elektricien
Daarnaast nodig: een netaansluitkabel, een verbinding van de kabels met een passende
beschermingsgraad als die buiten ligt, en een zekering voor de uitgang.
8 AUitgangsstroom bij 5 V
40 WUitgangsvermogen
IP67volledig ingegoten
Klasse IIdubbel geïsoleerd, geen aarde
Beveiligd en onderhoudsvrij
- Kortsluiting en overbelasting: vanaf 110–150 % van het nominale vermogen schakelt de voeding naar hiccup-modus en herstelt zich vanzelf zodra de storing is verholpen
- Overspanning: uitgang schakelt uit, herstart door uit- en weer inschakelen
- Vaste uitgangsspanning, tolerantie ±8 %, rimpelspanning max. 80 mVp-p
- Rendement typ. 76 %, koeling door natuurlijke convectie
Aansluiting
In vier stappen in bedrijf
- Spanningsloos werken. Voor elke installatie de installatie van het net scheiden en beveiligen tegen herinschakelen.
- Bevestigen. Vastschroeven via de montagelippen. Niets op de behuizing leggen en 10–15 cm afstand tot andere warmtebronnen houden; voor inbouwpositie en derating bij hoge omgevingstemperatuur zie de deratingcurve in het datasheet.
- Uitgang aansluiten. Rode kabel op +V, zwarte kabel op −V. De doorsnede van de verdere bedrading kiezen op basis van de stroom en de uitgang afzekeren; buiten de verbinding waterdicht uitvoeren.
- Net aansluiten en inschakelen. Bruine kabel op L, blauwe kabel op N. Er is geen aardgeleider, het apparaat is dubbel geïsoleerd. Na het inschakelen de spanning bij de belasting meten.
Let op: de uitgangsspanning is vast en kan niet worden bijgesteld. Controleer voor het aansluiten
of 5 V bij uw apparaat past.
Veiligheid
Veiligheidsinstructies
- Gevaar voor elektrische schok: inbouw en netaansluiting alleen door een erkend elektricien; de behuizing niet openen.
- Voor binnen en buiten zonder direct zonlicht. Niet langer dan 30 minuten in water onderdompelen.
- Bedrijfstemperatuur −30 tot +70 °C; bij hoge omgevingstemperatuur moet de belasting worden verlaagd (deratingcurve in het datasheet).
- Uitgangsstroom en uitgangsvermogen mogen de nominale waarden (8 A, 40 W) niet overschrijden.
- Volgens de fabrikant niet bedoeld voor LED-armaturen voor verlichtingsdoeleinden in de EU.
- De voeding is een component voor inbouw in een eindapparaat; de elektromagnetische compatibiliteit moet in de afgewerkte opstelling opnieuw worden gecontroleerd.
De volledige instructies staan in de installatiehandleiding van de fabrikant in de sectie Documenten.
Leveringsomvang
- MEAN WELL LPV-60-5 schakelende voeding met aansluitkabels
Netkabel, verbindingsmateriaal, zekeringen en schroeven zijn niet inbegrepen.
Documenten
Het datasheet van de serie LPV-60 en de installatiehandleiding voor LED-voedingen in het Duits en Engels vindt u in de sectie Documenten op deze pagina.

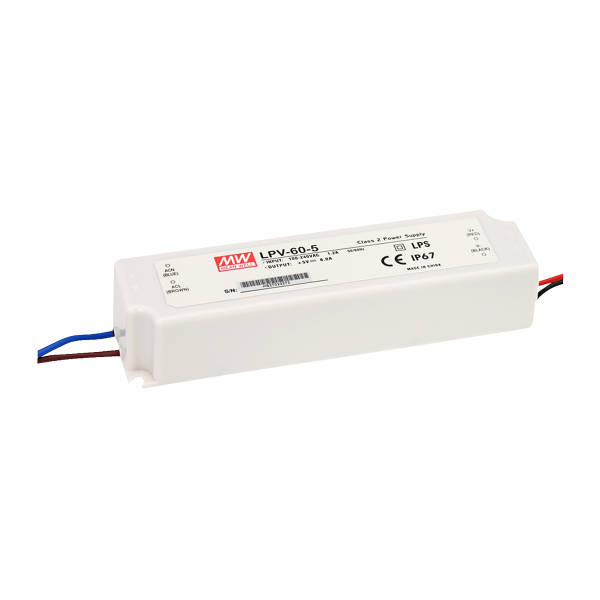

De afbeeldingen tonen een apparaat uit de serie LPV-60; de opdruk kan per uitvoering afwijken.
Veelgestelde vragen
Kan ik de uitgangsspanning aanpassen?
Nee. De LPV-60-5 heeft een vaste uitgangsspanning van 5 V met een tolerantie van ±8 %; een
potentiometer is er niet. Wie de spanning moet bijstellen, heeft een voeding met instelbare uitgang nodig.
Mag ik de voeding buiten gebruiken?
Ja, buiten zonder direct zonlicht. De behuizing is volledig ingegoten volgens IP67; Mean Well
raadt aan hem niet langer dan 30 minuten in water onder te dompelen. De verbindingen van de aansluitkabels moet u
zelf waterdicht uitvoeren.
Waarom is hij niet bedoeld voor LED-armaturen?
Mean Well geeft de LPV-reeks in de EU niet vrij voor LED-armaturen voor verlichtingsdoeleinden
en noemt daarvoor de series LPF, NPF en XLG. Volgens de fabrikant is hij bedoeld voor weergave- en reclameapparaten,
decoratieve accessoires en algemene elektronica.
Volgens welke normen is het apparaat getest?
Volgens de fabrikant IEC 62368-1 en EN 62368-1. De gegevens staan in het datasheet in de sectie
Documenten.
Technische gegevens
| Informazioni sull'articolo | Valore |
|---|---|
| Beschermingsklasse: | II (zonder aardgeleider) |
| Uitgangsvermogen: | 40 W |
| Bedrijfstemperatuur: | −30 tot +70 °C (derating volgens datasheet) |
| Uitgangsspanning: | 5 V DC (vast) |
| Behuizing: | Kunststof, volledig ingegoten |
| Ingangsspanning: | 90–264 V AC / 127–370 V DC, 47–63 Hz |
| Uitgangsstroom: | 0–8 A |
| Montage: | Schroefbevestiging via montagelippen |
| Afmetingen: | 162,5 × 42,5 × 32 mm |
| Gewicht: | 0,40 kg |
| Rimpelspanning: | max. 80 mVp-p |
| Rendement: | typ. 76 % |
| Beveiligingsfuncties: | Kortsluiting, overbelasting, overspanning |
| Koeling: | Natuurlijke convectie (zonder ventilator) |
| Beschermingsgraad: | IP67 |
| Aansluiting: | Aansluitkabels ingang en uitgang |
| Verzendgewicht: | 0,50 kg |
