Beschreibung
5 Volt, 6 Ampere, vollvergossen nach IP67
Das MEAN WELL LPV-35-5 ist ein Konstantspannungsnetzteil mit 5 V und 30 W im vollvergossenen Kunststoffgehäuse. Es ist nach IP67 geschützt, für innen und außen ohne direkte Sonneneinstrahlung geeignet und wird über Anschlussleitungen angeschlossen. Es kühlt ohne Lüfter und ist schutzisoliert (Schutzklasse II, kein Schutzleiter).
Passt das zu meinem Projekt?
Dafür ist dieses Netzteil gemacht
- Anzeige- und Werbegeräte sowie Dekorationszubehör mit 5-V-Elektronik — so beschreibt Mean Well den Einsatzzweck
- Allgemeine Elektronik in staubiger oder feuchter Umgebung
- Einbau in Motive, Schilder und Gehäuse, auch im Außenbereich ohne direkte Sonne
- Kleinere Lasten bis 6 A bei 5 V, ohne Lüfter
Dafür nicht
- LED-Leuchten zu Beleuchtungszwecken in der EU — dafür sieht Mean Well andere Serien vor (LPF, NPF, XLG)
- Geräte mit 12 V — dafür gibt es die 12-Volt-Netzteile
- Dauerhaft unter Wasser oder in praller Sonne: kurzes Eintauchen bis 30 Minuten verträgt das Gehäuse, direkte Sonneneinstrahlung nicht
- Anschluss durch Laien: der Netzanschluss an 230 V gehört in die Hand einer Elektrofachkraft
Zusätzlich nötig: eine Netzzuleitung, eine Verbindung der Anschlussleitungen mit passender
Schutzart, wenn sie im Freien liegt, und die Absicherung des Ausgangs.
6 AAusgangsstrom bei 5 V
30 WAusgangsleistung
IP67vollvergossen
Klasse IIschutzisoliert, kein Schutzleiter
Geschützt und wartungsfrei
- Kurzschluss und Überlast: ab 110–150 % der Nennleistung schaltet das Netzteil in den Taktbetrieb (Hiccup) und läuft nach Beseitigen des Fehlers selbsttätig wieder an
- Überspannung: Abschaltung des Ausgangs, Neustart durch Aus- und Wiedereinschalten
- Ausgangsspannung fest eingestellt, Toleranz ±6 %, Restwelligkeit max. 80 mVp-p
- Wirkungsgrad typ. 77 %, Kühlung durch freie Konvektion
Zum Strom: Das LPV-35-5 liefert laut Datenblatt dauerhaft 6 A. Die Zulassung als Class-2-Netzteil nach UL 1310 (Nordamerika) gilt bis 5 A.
Anschluss
In vier Schritten in Betrieb
- Spannungsfrei arbeiten. Vor jeder Installation die Anlage vom Netz trennen und gegen Wiedereinschalten sichern.
- Befestigen. Über die Montagelaschen verschrauben. Nichts auf das Gehäuse legen und 10–15 cm Abstand zu anderen Wärmequellen halten; Einbaulage und Leistungsminderung bei hoher Umgebungstemperatur laut Derating-Kurve im Datenblatt.
- Ausgang anschließen. Rote Leitung an +V, schwarze Leitung an −V. Den Querschnitt der Weiterführung nach dem Strom wählen und den Ausgang absichern; im Freien die Verbindung wasserdicht ausführen.
- Netz anschließen und einschalten. Braune Leitung an L, blaue Leitung an N. Einen Schutzleiter gibt es nicht, das Gerät ist schutzisoliert. Nach dem Einschalten die Spannung an der Last messen.
Achtung: Die Ausgangsspannung ist fest und lässt sich nicht nachstellen. Prüfen Sie vor dem
Anschluss, dass 5 V zu Ihrem Gerät passen.
Sicherheit
Sicherheitshinweise
- Gefahr eines elektrischen Schlags: Einbau und Netzanschluss nur durch eine Elektrofachkraft; das Gehäuse nicht öffnen.
- Für innen und außen ohne direkte Sonneneinstrahlung. Nicht länger als 30 Minuten in Wasser eintauchen.
- Betriebstemperatur −30 bis +65 °C; bei hoher Umgebungstemperatur ist die Leistung zu mindern (Derating-Kurve im Datenblatt).
- Ausgangsstrom und Ausgangsleistung dürfen die Nennwerte (6 A, 30 W) nicht überschreiten.
- Laut Hersteller nicht für LED-Leuchten zu Beleuchtungszwecken in der EU bestimmt.
- Das Netzteil ist eine Komponente zum Einbau in ein Endgerät; die elektromagnetische Verträglichkeit ist im fertigen Aufbau erneut zu prüfen.
Die vollständigen Hinweise stehen in der deutschen Installationsanleitung des Herstellers im Abschnitt Dokumente.
Lieferumfang
- MEAN WELL LPV-35-5 Schaltnetzteil mit Anschlussleitungen
Netzzuleitung, Verbindungsmaterial, Sicherungen und Schrauben sind nicht enthalten.
Unterlagen
Das Datenblatt der Serie LPV-35 sowie die Installationsanleitung für LED-Netzteile auf Deutsch und Englisch finden Sie im Abschnitt Dokumente auf dieser Seite.

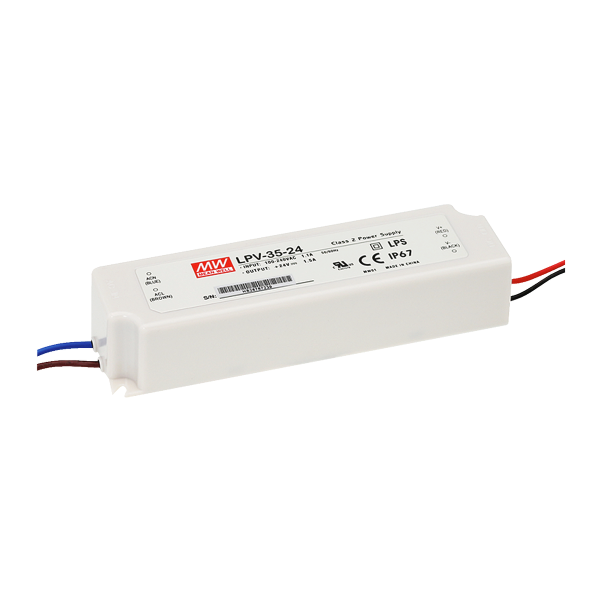

Die Bilder zeigen ein Gerät der Serie LPV-35; die Beschriftung kann je nach Ausführung abweichen.
Häufige Fragen
Kann ich die Ausgangsspannung einstellen?
Nein. Das LPV-35-5 hat eine feste Ausgangsspannung von 5 V mit einer Toleranz von ±6 %;
ein Potentiometer gibt es nicht. Wer die Spannung nachstellen muss, braucht ein Netzteil mit einstellbarem Ausgang.
Darf ich das Netzteil im Freien einsetzen?
Ja, im Außenbereich ohne direkte Sonneneinstrahlung. Das Gehäuse ist vollvergossen nach IP67;
Mean Well rät, es nicht länger als 30 Minuten in Wasser einzutauchen. Die Verbindungen der Anschlussleitungen
müssen Sie selbst wasserdicht ausführen.
Warum ist es nicht für LED-Leuchten gedacht?
Mean Well gibt die LPV-Reihe in der EU nicht für LED-Leuchten zu Beleuchtungszwecken frei und
nennt dafür die Serien LPF, NPF und XLG. Vorgesehen ist sie laut Hersteller für Anzeige- und Werbegeräte,
Dekorationszubehör und allgemeine Elektronik.
Nach welchen Normen ist das Gerät geprüft?
Laut Hersteller nach IEC 62368-1 und EN 62368-1. Die Angaben stehen im Datenblatt im Abschnitt
Dokumente.
Technische Daten
| Produkteigenschaft | Wert |
|---|---|
| Schutzklasse: | II (ohne Schutzleiter) |
| Ausgangsleistung: | 30 W |
| Betriebstemperatur: | −30 bis +65 °C (Derating laut Datenblatt) |
| Ausgangsspannung: | 5 V DC (fest) |
| Gehäuse: | Kunststoff, vollvergossen |
| Eingangsspannung: | 90–264 V AC / 127–370 V DC, 47–63 Hz |
| Ausgangsstrom: | 0–6 A (Class 2 nach UL 1310 bis 5 A) |
| Montage: | Schraubbefestigung über Montagelaschen |
| Abmessungen: | 148 × 40 × 30 mm |
| Gewicht: | 0,31 kg |
| Restwelligkeit: | max. 80 mVp-p |
| Wirkungsgrad: | typ. 77 % |
| Schutzfunktionen: | Kurzschluss, Überlast, Überspannung |
| Kühlung: | freie Konvektion (ohne Lüfter) |
| Schutzart: | IP67 |
| Anschluss: | Anschlussleitungen Eingang und Ausgang |
| Versandgewicht: | 0,40 kg |
