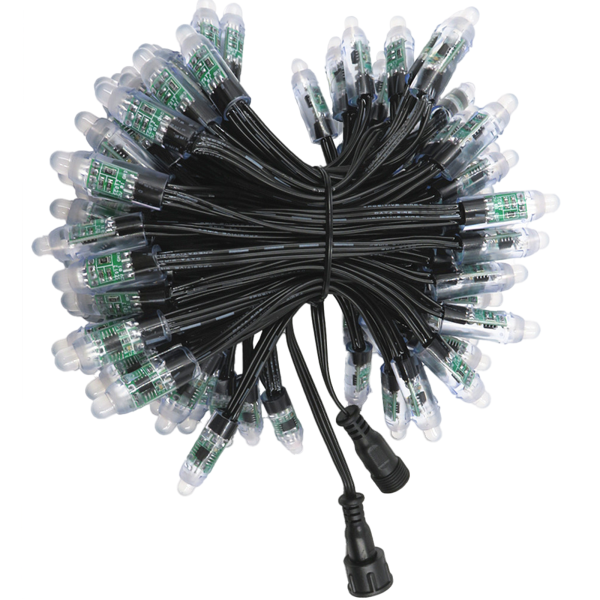

WS2811 RGB Pixel String (12 V DC) – bullet 12 mm, passo 10 cm (4"), IP68
Pixel string RGB indirizzabile con segnale WS2811 (Single-Wire NZR) per installazioni a 12 V.
Per risultati stabili sono determinanti una corretta distribuzione della potenza, adeguati punti di iniezione
e una massa (GND) comune tra controller, alimentatore e string.
WS2811 – protocollo e base tecnica
WS2811 è uno standard diffuso per pixel RGB indirizzabili.
Il dato viaggia come Single-Wire NZR (tipicamente fino a 800 kHz).
Ogni pixel legge la propria parte (di norma 24 bit) e inoltra il resto al pixel successivo (daisy-chain).
Specifiche base
-
IC / protocollo: WS2811, Single-Wire NZR, fino a 800 kHz
-
Alimentazione: 12 V DC
-
Pixel: bullet 12 mm, RGB, indirizzabile singolarmente
-
Passo: 10 cm (4") standard
-
Protezione: IP68 (pixel inglobati)
-
Cablaggio: 18 AWG / 0,75 mm²
-
Meccanica: per fori da 12 mm (mount/placche tipiche)
Varianti – come scegliere
-
Numero pixel: 50 o 100
-
Connettore: JST-SM o xConnect® (in base al tuo sistema)
-
Colore cavo: nero o blu/bianco/rosso (per variante)
-
Lunghezze speciali: su progetto / su richiesta
Nota: IP68 vale per i pixel inglobati. Per un sistema outdoor completo contano anche
tenuta del connettore e scarico di trazione (strain relief).
Progettazione elettrica (corrente, caduta di tensione, iniezione)
-
Corrente di calcolo: fino a ~60 mA per pixel a bianco 100% (RGB max)
-
Esempio carico: 50 px ≈ 3,0 A · 100 px ≈ 6,0 A
-
Margine alimentatore: +20–30% tipico
-
Iniezione: dipende da lunghezze, sezione, topologia e ΔU ammesso
Regola: ΔU = I · R (andata e ritorno). Definire i punti di iniezione con misure/ΔU, non “a occhio”.
Segnale WS2811 & integrazione
-
Segnale: Single-Wire NZR; catena (daisy-chain)
-
Riferimento GND: massa comune tra controller, iniezione e string obbligatoria
-
Controller → primo pixel: più corto possibile; su tratte lunghe è comune buffering/conditioning
-
Direzione: rispettare DIN/DO (freccia/marcatura)
-
Topologia: segmentare l’alimentazione; data routing conforme al controller
Outdoor & connettori
I pixel sono IP68 (inglobati). Per installazioni esterne durature contano anche connettori e meccanica.
xConnect® è tipicamente pensato per connessioni outdoor robuste. JST-SM è diffuso, ma in esterno spesso richiede
sigillatura aggiuntiva (guaina termo/gel/scatola) e corretto scarico di trazione a seconda del montaggio.
Garanzia secondo condizioni di garanzia.
FAQ
Quanto è lungo con passo 10 cm (4")?
La lunghezza dipende principalmente dal numero di pixel:
50 pixel ≈ 5 m, 100 pixel ≈ 10 m – più i cavi di collegamento (in base alla variante).
Quando serve la power injection?
Quando la tensione sotto carico scende troppo a fine segmento (visibile: calo luminosità/colori instabili) o se le misure lo indicano.
Fattori chiave: numero pixel, luminosità, lunghezze, sezione e topologia.
Quale connettore scegliere – JST-SM o xConnect®?
Scegli in base all’ecosistema controller/estensioni. Per connessioni outdoor plug-in, xConnect® è di norma la scelta più robusta.
JST in esterno richiede spesso sigillatura e scarico di trazione aggiuntivi.
