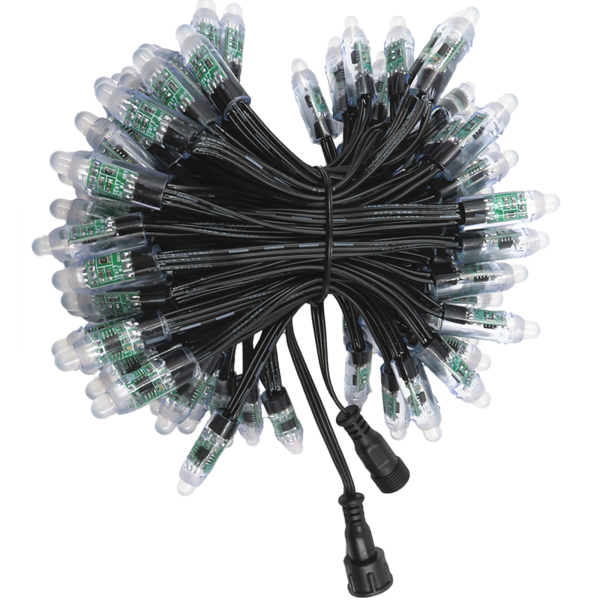

WS2811 RGB Pixelkette (12V) – 12 mm · IP68 - 100 Pixel - xConnect® - Schwarz

Artikelnummer: 10130

GTIN: 4260587332628

WS2811 RGB Pixel String mit 12 mm Bullet-Pixeln für professionelle 12 V Installationen.

Protokoll:WS2811 (Single-Wire NZR, bis 800 kHz)
Versorgung:12 V DC (für klassische 12 V Pixel-Setups)
Pixel:12 mm Bullet, Pitch 10 cm (4")
Schutz:IP68 (Pixel vergossen)
Verkabelung:18 AWG / 0,75 mm²

100 px xConnect® schwarzes Kabel 3 Jahre Garantie

Details und Umfang der Garantie: Garantiebedingungen.

Artikel zurzeit vergriffen

Auswahl Steuerzone / Lieferland

Dieser Artikel befindet sich im Zulauf

Benachrichtigen, wenn verfügbar

Dieser Artikel befindet sich im Zulauf

WS2811 RGB Pixel String (12 V DC) – 12 mm Bullet, 10 cm Pitch, IP68

Adressierbarer RGB Pixel String mit WS2811-Datensignal (Single-Wire NZR) für 12 V Installationen. Für reproduzierbare Ergebnisse sind eine saubere Power-Distribution, sinnvolle Einspeisepunkte und eine durchgängige GND-Referenz zwischen Controller, Netzteil und String entscheidend.

WS2811 – Protokoll & technische Basis

WS2811 ist ein etablierter Standard für digital adressierbare RGB-Pixel. Das Datensignal läuft als Single-Wire NZR (typisch bis 800 kHz). Jedes Pixel übernimmt seine Daten (typisch 24 Bit) und reicht den Rest in der Daisy-Chain an das nächste Pixel weiter.

Technische Eckdaten (Basis)

Chip/Protokoll: WS2811, Single-Wire NZR, bis 800 kHz
Versorgung: 12 V DC
Pixel: 12 mm Bullet, RGB, einzeln adressierbar
Pitch: 10 cm (4") Standard
Schutz: IP68 (Pixel vergossen)
Verkabelung: 18 AWG / 0,75 mm²
Mechanik: passend für 12 mm Bohrung (typische Pixel-Mounts/Platten)

Varianten – so wählen Sie richtig

Pixelanzahl: 50 oder 100
Anschluss: JST-SM oder xConnect® (system-/verlängerungskompatibel wählen)
Kabelfarbe: schwarz oder blau/weiß/rot (je Variante)
Sonderlängen: projektbezogen / auf Anfrage

Hinweis: IP68 gilt für die vergossenen Pixel. Für ein dauerhaft outdoor-taugliches Gesamtsystem sind zusätzlich Stecksystem/Abdichtung und mechanische Zugentlastung relevant.

Elektrische Planung (Strom, Spannungsabfall, Einspeisung)

Planungswert Strom: bis ca. 60 mA pro Pixel bei 100% Weiß (RGB voll)
Beispiel Last: 50 px ≈ 3,0 A · 100 px ≈ 6,0 A
Netzteil-Reserve: praxisüblich +20–30%
Spannungsabfall: abhängig von Leitungslänge, Querschnitt, Topologie und zulässigem ΔU
Einspeisung (Power Injection): Einspeisepunkte aus Messung/ΔU ableiten, nicht „nach Gefühl“

Daumenregel: ΔU = I · R (Hin- und Rückleiter berücksichtigen). Praxis: Spannung unter Last am Segment-Anfang und -Ende messen und Einspeisepunkte daraus ableiten.

WS2811 Datensignal & Systemintegration

Signal: Single-Wire NZR; Daisy-Chain (Pixel nimmt Daten und reicht weiter)
GND-Referenz: gemeinsame Masse zwischen Controller, Einspeisung und String ist Pflicht
Controller → erster Pixel: möglichst kurz; bei langen Zuleitungen sind Buffer/Signalaufbereitung üblich
Richtung: DIN/DO beachten (Markierung/Pfeil), sonst bleibt der String dunkel bzw. reagiert nicht
Topologie: große Setups in Power-Segmente strukturieren; Datenführung controllerkonform

Outdoor & Stecksysteme

Die Pixel sind IP68 (vergossen). Für dauerhaft wetterfeste Installationen ist zusätzlich das Stecksystem und die mechanische Ausführung relevant. xConnect® ist typischerweise für robuste Outdoor-Verbindungen ausgelegt. JST-SM ist verbreitet, sollte im Außenbereich aber je nach Einbau zusätzlich abgedichtet (z. B. Schrumpf/Gel/Gehäuse) und mechanisch entlastet werden.

Garantie gemäß Garantiebedingungen.

FAQ

Wie lang ist ein String bei 10 cm Pitch?

Bei 10 cm (4") Pitch ergibt sich die Stranglänge primär aus der Pixelanzahl: 50 Pixel ≈ 5 m, 100 Pixel ≈ 10 m – jeweils zuzüglich Anschlussleitungen (je nach Variante).

Wann brauche ich Power Injection?

Wenn am Ende eines Power-Segments unter Last die Spannung zu weit absinkt (sichtbar: dunkler/unstabile Farben) oder Messwerte es zeigen. Entscheidend sind Pixelanzahl, Helligkeit, Leitungslängen, Querschnitt und Topologie. Empfehlung: unter Last messen und daraus Einspeisepunkte ableiten.

Welche Anschlussart passt – JST-SM oder xConnect®?

Wählen Sie den Stecker passend zu Ihrem Controller-/Verlängerungssystem. Für steckbare Outdoor-Verbindungen ist xConnect® in der Regel die robustere Wahl. JST sollte im Außenbereich meist zusätzlich abgedichtet und zugentlastet werden.

Was ist bei Flackern als Erstes zu prüfen?

1) gemeinsame Masse (GND) zwischen Controller/Einspeisung/String, 2) Signalrichtung (DIN/DO), 3) Spannung unter Last am ersten und letzten Pixel, 4) Leitung Controller → erster Pixel (zu lang) bzw. Signalaufbereitung.

Produkteigenschaft	Wert
Chip:	WS2811
Pixel-Durchmesser:	12 mm
WEEE-Reg.-Nr.:	DE 32487762
Kabelfarben:	Schwarz
Spannungsmanagement:	Resistor
Pixelabstand:	4 inch (≈ 10 cm)
Farbtiefe:	24 Bit (≈16 Mio. Farben)
Kürzbar:	Ja, nach jedem Pixel
Betriebsspannung:	12 Volt DC
Betriebstemperatur:	-15 bis + 60°C
Stecksystem:	xConnect®
Leistung (String):	~72 W (100 px)
Planungsstrom (String):	ca. 6,0 A (100 px @ Full White)
Länge (String):	ca. 10 m
Schutzklasse:	IP68
Kabelquerschnitt:	18 AWG – 0,75 mm²
Versandgewicht:	0,80 kg
Inhalt:	100,00 Pixel
