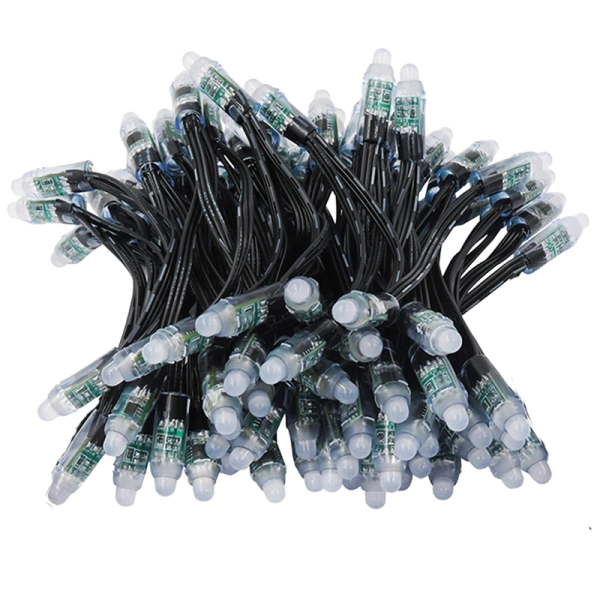

WS2811 RGB Pixelkette (12V) – 12 mm · IP68

Artikelnummer 10237

WS2811 RGB Pixel String mit 12 mm Bullet-Pixeln für 12 V Installationen (adressierbar, 24-Bit Farbe).

  • Protokoll:WS2811 (Single-Wire NZR, bis 800 kHz)
  • Versorgung:12 V DC
  • Planung:Einspeisung abhängig von Last, Leitungslänge und Topologie
  • Pixel:12 mm Bullet, Pitch 10 cm (4")
  • Schutz:IP68 (Pixel vergossen)
  • Verkabelung:18 AWG / 0,75 mm²
  • Varianten:Pixelanzahl, Anschlussart und Kabelfarbe über Auswahl

3 Jahre Garantie

Details und Umfang der Garantie: Garantiebedingungen.

ab
11,99 €
inkl. 19% USt., zzgl. Versand

Gewerblich? Netto-Preise & Angebot im B2B-Konto →

  • Sofort verfügbar
Pixelanzahl
Anschlussart
Kabelfarbe
Pixelkette
oder direkt bezahlen
  • Sofort verfügbar
  • Versand aus Deutschland

Beschreibung

WS2811 RGB Pixel String (12 V DC) – 12 mm Bullet, 10 cm Pitch, IP68

Adressierbarer RGB Pixel String mit WS2811-Datensignal (Single-Wire NZR) für 12 V Installationen. Für reproduzierbare Ergebnisse sind eine saubere Power-Distribution, sinnvolle Einspeisepunkte und eine durchgängige GND-Referenz zwischen Controller, Netzteil und String entscheidend.

WS2811 – Protokoll & technische Basis

WS2811 ist ein etablierter Standard für digital adressierbare RGB-Pixel. Das Datensignal läuft als Single-Wire NZR (typisch bis 800 kHz). Jedes Pixel übernimmt seine Daten (typisch 24 Bit) und reicht den Rest in der Daisy-Chain an das nächste Pixel weiter.

Technische Eckdaten (Basis)

  • Chip/Protokoll: WS2811, Single-Wire NZR, bis 800 kHz
  • Versorgung: 12 V DC
  • Pixel: 12 mm Bullet, RGB, einzeln adressierbar
  • Pitch: 10 cm (4") Standard
  • Schutz: IP68 (Pixel vergossen)
  • Verkabelung: 18 AWG / 0,75 mm²
  • Mechanik: passend für 12 mm Bohrung (typische Pixel-Mounts/Platten)

Varianten – so wählen Sie richtig

  • Pixelanzahl: 50 oder 100
  • Anschluss: JST-SM oder xConnect® (system-/verlängerungskompatibel wählen)
  • Kabelfarbe: schwarz oder blau/weiß/rot (je Variante)
  • Sonderlängen: projektbezogen / auf Anfrage
Hinweis: IP68 gilt für die vergossenen Pixel. Für ein dauerhaft outdoor-taugliches Gesamtsystem sind zusätzlich Stecksystem/Abdichtung und mechanische Zugentlastung relevant.

Elektrische Planung (Strom, Spannungsabfall, Einspeisung)

  • Planungswert Strom: bis ca. 60 mA pro Pixel bei 100% Weiß (RGB voll)
  • Beispiel Last: 50 px ≈ 3,0 A · 100 px ≈ 6,0 A
  • Netzteil-Reserve: praxisüblich +20–30%
  • Spannungsabfall: abhängig von Leitungslänge, Querschnitt, Topologie und zulässigem ΔU
  • Einspeisung (Power Injection): Einspeisepunkte aus Messung/ΔU ableiten, nicht „nach Gefühl“
Daumenregel: ΔU = I · R (Hin- und Rückleiter berücksichtigen). Praxis: Spannung unter Last am Segment-Anfang und -Ende messen und Einspeisepunkte daraus ableiten.

WS2811 Datensignal & Systemintegration

  • Signal: Single-Wire NZR; Daisy-Chain (Pixel nimmt Daten und reicht weiter)
  • GND-Referenz: gemeinsame Masse zwischen Controller, Einspeisung und String ist Pflicht
  • Controller → erster Pixel: möglichst kurz; bei langen Zuleitungen sind Buffer/Signalaufbereitung üblich
  • Richtung: DIN/DO beachten (Markierung/Pfeil), sonst bleibt der String dunkel bzw. reagiert nicht
  • Topologie: große Setups in Power-Segmente strukturieren; Datenführung controllerkonform

Outdoor & Stecksysteme

Die Pixel sind IP68 (vergossen). Für dauerhaft wetterfeste Installationen ist zusätzlich das Stecksystem und die mechanische Ausführung relevant. xConnect® ist typischerweise für robuste Outdoor-Verbindungen ausgelegt. JST-SM ist verbreitet, sollte im Außenbereich aber je nach Einbau zusätzlich abgedichtet (z. B. Schrumpf/Gel/Gehäuse) und mechanisch entlastet werden.

Garantie gemäß Garantiebedingungen.

FAQ

Wie lang ist ein String bei 10 cm Pitch?
Bei 10 cm (4") Pitch ergibt sich die Stranglänge primär aus der Pixelanzahl: 50 Pixel ≈ 5 m, 100 Pixel ≈ 10 m – jeweils zuzüglich Anschlussleitungen (je nach Variante).
Wann brauche ich Power Injection?
Wenn am Ende eines Power-Segments unter Last die Spannung zu weit absinkt (sichtbar: dunkler/unstabile Farben) oder Messwerte es zeigen. Entscheidend sind Pixelanzahl, Helligkeit, Leitungslängen, Querschnitt und Topologie. Empfehlung: unter Last messen und daraus Einspeisepunkte ableiten.
Welche Anschlussart passt – JST-SM oder xConnect®?
Wählen Sie den Stecker passend zu Ihrem Controller-/Verlängerungssystem. Für steckbare Outdoor-Verbindungen ist xConnect® in der Regel die robustere Wahl. JST-SM sollte im Außenbereich meist zusätzlich abgedichtet und zugentlastet werden.
Was ist bei Flackern als Erstes zu prüfen?
1) gemeinsame Masse (GND) zwischen Controller/Einspeisung/String, 2) Signalrichtung (DIN/DO), 3) Spannung unter Last am ersten und letzten Pixel, 4) Leitung Controller → erster Pixel (zu lang) bzw. Signalaufbereitung.

Technische Daten

Produkteigenschaft Wert
Chip: WS2811
Pixel-Durchmesser: 12 mm
WEEE-Reg.-Nr.: DE 32487762
Kabelfarben: SchwarzBlau/Weiß/Rot
Stecksystem: JST-SMxConnect®
Spannungsmanagement: Resistor
Pixelabstand: 4 inch (≈ 10 cm)
Farbtiefe: 24 Bit (≈16 Mio. Farben)
Kürzbar: Ja, nach jedem Pixel
Leistung (String): ~ 36 W (50 px)
Planungsstrom (String): ca. 3,0 A (50 px @ Full White)
Länge (String): ca. 5 m
Betriebsspannung: 12 Volt DC
Betriebstemperatur: -15 bis + 60°C
Schutzklasse: IP68
Kabelquerschnitt: 18 AWG – 0,75 mm²
