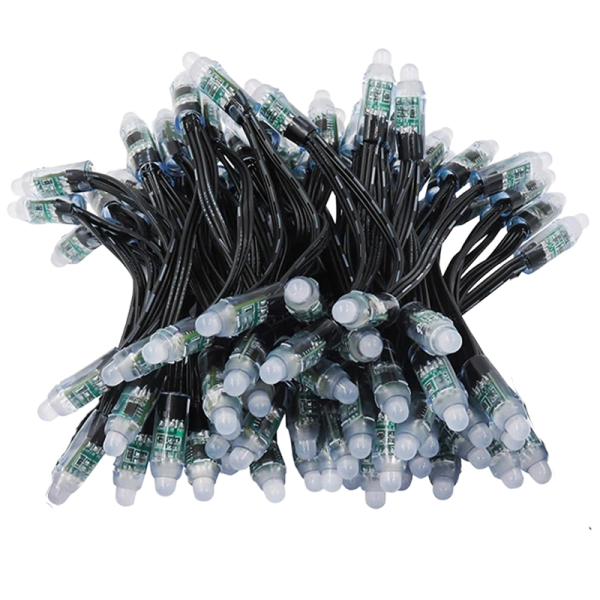

Pixel String WS2811 RGB (12 V DC) – bullet 12 mm, paso 10 cm (4"), IP68
Pixel String RGB direccionable con señal WS2811 (Single-Wire NZR) para instalaciones de 12 V.
Para un funcionamiento estable, la distribución de potencia, los puntos de inyección y una
referencia GND común entre controlador, fuente e instalación son determinantes.
WS2811 – protocolo y base técnica
WS2811 es un estándar muy utilizado para píxeles RGB direccionables.
La señal es Single-Wire NZR (normalmente hasta 800 kHz).
Cada píxel consume su parte (típicamente 24 bit) y reenvía el resto al siguiente píxel (daisy-chain).
Especificaciones base
-
IC / protocolo: WS2811, Single-Wire NZR, hasta 800 kHz
-
Alimentación: 12 V DC
-
Píxel: bullet 12 mm, RGB, direccionable individualmente
-
Paso: 10 cm (4") estándar
-
Protección: IP68 (píxeles encapsulados)
-
Cableado: 18 AWG / 0,75 mm²
-
Mecánica: compatible con taladro de 12 mm (montajes/placas habituales)
Variantes – cómo elegir
-
Cantidad de píxeles: 50 o 100
-
Conector: JST-SM o xConnect® (según tu sistema)
-
Color de cable: negro o azul/blanco/rojo (según variante)
-
Longitudes especiales: por proyecto / bajo pedido
Nota: IP68 se aplica a los píxeles encapsulados. Para un conjunto realmente outdoor, el sellado del conector
y el alivio de tensión mecánico también son importantes.
Planificación eléctrica (corriente, caída de tensión, inyección)
-
Corriente de cálculo: hasta aprox. 60 mA por píxel a blanco 100% (RGB al máximo)
-
Carga ejemplo: 50 px ≈ 3,0 A · 100 px ≈ 6,0 A
-
Reserva de fuente: +20–30% habitual
-
Inyección: depende de longitud, sección, topología y ΔU permitido
Regla: ΔU = I · R (ida y vuelta). Definir puntos de inyección con mediciones/ΔU, no “a ojo”.
Señal WS2811 e integración
-
Señal: Single-Wire NZR; cadena (daisy-chain)
-
Referencia GND: masa común entre controlador, inyección y string es obligatoria
-
Controlador → primer píxel: lo más corto posible; en tiradas largas se usa buffer/condicionamiento
-
Dirección: respetar DIN/DO (flecha/marcado)
-
Topología: segmentar potencia; enrutado de datos conforme al controlador
Outdoor y conectores
Los píxeles son IP68 (encapsulados). Para exterior a largo plazo, el sistema de conectores y la mecánica también importan.
xConnect® suele estar pensado para conexiones outdoor robustas. JST-SM es común, pero en exterior normalmente requiere
sellado adicional (termorretráctil/gel/caja) y alivio de tensión según el montaje.
Garantía según condiciones de garantía.
FAQ
¿Qué longitud tiene con paso de 10 cm (4")?
La longitud depende principalmente de la cantidad de píxeles:
50 píxeles ≈ 5 m, 100 píxeles ≈ 10 m – más los cables de conexión (según variante).
¿Cuándo necesito inyección de potencia?
Cuando la tensión bajo carga cae demasiado al final de un segmento (visible: baja de brillo/colores inestables) o si las mediciones lo indican.
Factores clave: número de píxeles, brillo, longitudes, sección y topología.
¿Qué conector elegir – JST-SM o xConnect®?
Elige el conector según tu ecosistema de controlador/extensiones. Para conexiones outdoor enchufables, xConnect® suele ser la opción robusta.
JST normalmente requiere sellado y alivio de tensión adicionales en exterior.
