12 volts, 22 ampères, IP65 — driver LED pour l'intérieur et l'extérieur
La MEAN WELL HLG-320H-12A est une alimentation LED à tension constante et courant constant : 12 V, jusqu'à 22 A, 264 W. Le boîtier en aluminium enrobé est protégé IP65, le driver est refroidi sans ventilateur et se raccorde par des câbles. La tension de sortie et la limite de courant se règlent sur deux potentiomètres.
- Est-ce adapté à mon projet ?
- Caractéristiques techniques
- Raccordement
- Sécurité
- Contenu de la livraison
- Questions fréquentes
Est-ce adapté à mon projet ?
Ce pour quoi cette alimentation est conçue
- Rubans LED 12 V, pixels 12 V et luminaires LED — y compris à l'extérieur
- Installations où le courant doit être limité : limite de courant réglable de 11 à 22 A
- Entrée universelle 90–305 V CA avec PFC active
- Température du boîtier (Tc) de −40 à +90 °C, sans ventilateur
Ce pour quoi elle ne convient pas
- Pixels 5 V — voir les alimentations 5 volts
- Gradation par 1–10 V ou PWM : le type A n'a pas d'entrée de gradation
- Fonctionnement permanent directement sur le secteur : selon Mean Well, uniquement derrière un interrupteur, pas raccordé en permanence au secteur
- Raccordement par des non-spécialistes : le raccordement au 230 V relève d'un électricien qualifié
Également nécessaire : un interrupteur secteur en amont du driver, une connexion des câbles avec un indice de protection adapté et la protection de la sortie par fusible.
22 ACourant de sortie sous 12 V
264 WPuissance de sortie
IP65enrobé, sans ventilateur
91 %Rendement typ. sous 230 V CA
Protégée et surveillée
- Court-circuit : mode hoquet, redémarre d'elle-même une fois le défaut éliminé
- Surintensité : limitation à courant constant à 95–108 % du courant réglé
- Surtension (14–17 V) et surchauffe : coupure avec verrouillage, redémarrage en éteignant puis rallumant
- Classe de protection I : boîtier métal avec raccordement de terre (câble vert-jaune)
Raccordement
Mise en service en quatre étapes
- Travailler hors tension. Avant toute installation, couper l'installation du secteur et la protéger contre toute remise sous tension.
- Fixer. Visser par les pattes de montage et garder 10–15 cm de distance avec d'autres sources de chaleur. La température au point de mesure Tc ne doit pas dépasser +90 °C ; déclassement selon la fiche technique.
- Raccorder la sortie. Câble rouge sur +V, câble noir sur −V. Choisir la section du câblage suivant selon le courant et protéger la sortie par fusible ; à l'extérieur, réaliser une connexion étanche.
- Raccorder le secteur et mettre en marche. Câble marron sur L, bleu sur N, vert-jaune sur la terre — via un interrupteur. Après la mise en marche, mesurer la tension à la charge et l'ajuster si nécessaire aux potentiomètres.
Attention : la tension de sortie doit convenir à vos LED. Ne jamais régler le potentiomètre de tension au-delà de la valeur indiquée par le fabricant des LED.
Sécurité
Consignes de sécurité
- Risque de choc électrique : montage et raccordement au secteur uniquement par un électricien qualifié ; ne pas ouvrir le boîtier. Le conducteur de terre doit être raccordé.
- Indice de protection IP65 : étanche à la poussière et protégé contre les jets d'eau — ne pas immerger.
- Température du boîtier (Tc) de −40 à +90 °C ; à température élevée, la charge doit être réduite (courbe de la fiche technique).
- Le courant et la puissance de sortie ne doivent pas dépasser les valeurs nominales (22 A, 264 W).
- Selon le fabricant, à utiliser uniquement derrière un interrupteur, pas raccordé en permanence au secteur.
- Le driver est un composant destiné à être intégré dans un appareil final ; la compatibilité électromagnétique doit être revérifiée dans l'installation finie.
Les consignes complètes figurent dans le manuel d'installation du fabricant, section Documents.
Contenu de la livraison
- Driver LED MEAN WELL HLG-320H-12A avec câbles de raccordement
Interrupteur secteur, matériel de connexion, fusibles et vis non inclus.
Documents
La fiche technique de la série HLG-320H ainsi que le manuel d'installation des alimentations LED en allemand et en anglais se trouvent dans la section Documents de cette page.

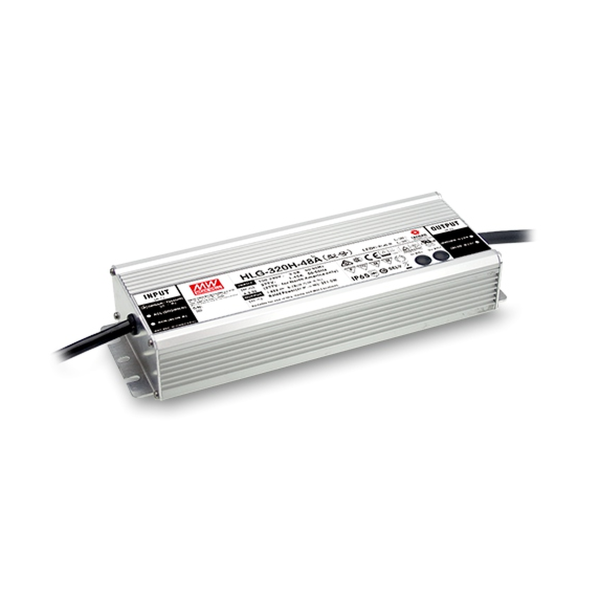

Les images montrent un appareil de la série HLG-320H et la courbe de température de la fiche technique.
Questions fréquentes
Que signifie tension constante plus courant constant ?
Jusqu'à la limite de courant réglée, le driver maintient la tension de sortie constante à 12 V — comme l'exigent les rubans LED et les pixels. Si la charge consomme davantage, il limite le courant. Il utilise alors la plage de 6 à 12 V comme source de courant constant.
Puis-je régler la tension et le courant ?
Oui. Le type A dispose de deux potentiomètres sur le boîtier : tension de 10,8 à 13,5 V, limite de courant de 11 à 22 A.
Puis-je utiliser le driver à l'extérieur ?
Oui. Le boîtier est protégé IP65 : étanche à la poussière et protégé contre les jets d'eau. Il ne supporte pas l'immersion. Les connexions des câbles doivent être rendues étanches par vos soins.
Selon quelles normes l'appareil est-il testé ?
Selon le fabricant, EN 61347-1 et EN 61347-2-13 (appareillages pour LED) ainsi que UL 8750. Les indications figurent dans la fiche technique, section Documents.
Données techniques
| Caractéristique | Valeur |
|---|---|
| Classe de protection: | I (avec conducteur de terre) |
| Puissance de sortie: | 264 W |
| Température de fonctionnement: | Boîtier (Tc) −40 à +90 °C (déclassement selon fiche technique) |
| Tension de sortie: | 12 V CC (réglable 10,8–13,5 V) |
| Boîtier: | Aluminium, enrobé |
| Tension d'entrée: | 90–305 V CA / 127–431 V CC, 47–63 Hz |
| Courant de sortie: | 0–22 A (limite de courant réglable 11–22 A) |
| Montage: | Fixation par vis via pattes de montage |
| Dimensions: | 252 × 90 × 43,8 mm |
| Poids: | 1,88 kg |
| Ondulation résiduelle: | max. 150 mVp-p |
| Rendement: | typ. 91 % (230 V CA) |
| Facteur de puissance: | 0,95 sous 230 V CA (PFC active) |
| Fonctions de protection: | Court-circuit, surintensité, surtension, surchauffe |
| Refroidissement: | Convection naturelle (sans ventilateur) |
| Indice de protection: | IP65 |
| Raccordement: | Câbles de raccordement entrée et sortie |
| Poids de livraison: | 2,00 Kg |
