Beschrijving
12 volt, 22 ampère, IP65 — LED-driver voor binnen en buiten
De MEAN WELL HLG-320H-12A is een LED-voeding met constante spanning en constante stroom: 12 V, tot 22 A, 264 W. De ingegoten aluminium behuizing is beschermd volgens IP65, de driver koelt zonder ventilator en wordt via aansluitkabels aangesloten. Uitgangsspanning en stroomgrens zijn met twee potentiometers instelbaar.
- Past het bij mijn project?
- Technische gegevens
- Aansluiting
- Veiligheid
- Leveringsomvang
- Veelgestelde vragen
Past het bij mijn project?
Waarvoor deze voeding bedoeld is
- 12V-LED-strips, 12V-pixels en LED-armaturen — ook buiten
- Opstellingen waarbij de stroom begrensd moet worden: stroomgrens instelbaar van 11 tot 22 A
- Universele ingang 90–305 V AC met actieve PFC
- Behuizingstemperatuur (Tc) −40 tot +90 °C, zonder ventilator
Waarvoor niet
- 5V-pixels — daarvoor zijn er de 5V-voedingen
- Dimmen via 1–10 V of PWM: het A-type heeft geen dimingang
- Continu bedrijf direct aan het net: volgens Mean Well alleen achter een schakelaar gebruiken, niet permanent met het net verbonden
- Aansluiting door leken: de netaansluiting op 230 V hoort bij een erkend elektricien
Daarnaast nodig: een netschakelaar vóór de driver, een verbinding van de kabels met een passende beschermingsgraad en een zekering voor de uitgang.
22 AUitgangsstroom bij 12 V
264 WUitgangsvermogen
IP65ingegoten, geen ventilator
91 %Rendement typ. bij 230 V AC
Beveiligd en bewaakt
- Kortsluiting: hiccup-modus, herstelt zich vanzelf zodra de storing is verholpen
- Overstroom: constante-stroombegrenzing bij 95–108 % van de ingestelde stroom
- Overspanning (14–17 V) en oververhitting: uitschakeling met vergrendeling, herstart door uit- en weer inschakelen
- Beschermingsklasse I: metalen behuizing met aardaansluiting (groen-gele kabel)
Aansluiting
In vier stappen in bedrijf
- Spanningsloos werken. Voor elke installatie de installatie van het net scheiden en beveiligen tegen herinschakelen.
- Bevestigen. Vastschroeven via de montagelippen en 10–15 cm afstand tot andere warmtebronnen houden. De temperatuur op meetpunt Tc mag +90 °C niet overschrijden; derating volgens het datasheet.
- Uitgang aansluiten. Rode kabel op +V, zwarte kabel op −V. De doorsnede van de verdere bedrading kiezen op basis van de stroom en de uitgang afzekeren; buiten de verbinding waterdicht uitvoeren.
- Net aansluiten en inschakelen. Bruine kabel op L, blauwe op N, groen-gele op aarde — via een schakelaar. Na het inschakelen de spanning bij de belasting meten en indien nodig met de potentiometers bijstellen.
Let op: de uitgangsspanning moet bij uw LED's passen. Stel de spanningspotentiometer nooit hoger in dan de waarde die de LED-fabrikant opgeeft.
Veiligheid
Veiligheidsinstructies
- Gevaar voor elektrische schok: inbouw en netaansluiting alleen door een erkend elektricien; de behuizing niet openen. De aardgeleider moet zijn aangesloten.
- Beschermingsgraad IP65: stofdicht en beschermd tegen waterstralen — niet onderdompelen.
- Behuizingstemperatuur (Tc) −40 tot +90 °C; bij hoge temperaturen moet de belasting worden verlaagd (curve in het datasheet).
- Uitgangsstroom en uitgangsvermogen mogen de nominale waarden (22 A, 264 W) niet overschrijden.
- Volgens de fabrikant alleen achter een schakelaar gebruiken, niet permanent met het net verbonden.
- De driver is een component voor inbouw in een eindapparaat; de elektromagnetische compatibiliteit moet in de afgewerkte opstelling opnieuw worden gecontroleerd.
De volledige instructies staan in de installatiehandleiding van de fabrikant in de sectie Documenten.
Leveringsomvang
- MEAN WELL HLG-320H-12A LED-driver met aansluitkabels
Netschakelaar, verbindingsmateriaal, zekeringen en schroeven zijn niet inbegrepen.
Documenten
Het datasheet van de serie HLG-320H en de installatiehandleiding voor LED-voedingen in het Duits en Engels vindt u in de sectie Documenten op deze pagina.

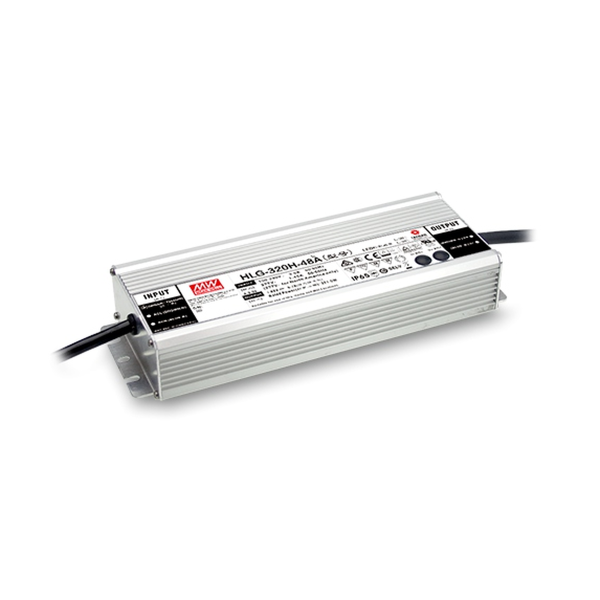

De afbeeldingen tonen een apparaat uit de serie HLG-320H en de temperatuurcurve uit het datasheet.
Veelgestelde vragen
Wat betekent constante spanning plus constante stroom?
Tot de ingestelde stroomgrens houdt de driver de uitgangsspanning constant op 12 V — zoals LED-strips en pixels nodig hebben. Trekt de belasting meer, dan begrenst hij de stroom. Het bereik tussen 6 en 12 V gebruikt hij dan als constante-stroombron.
Kan ik spanning en stroom instellen?
Ja. Het A-type heeft twee potentiometers op de behuizing: spanning 10,8 tot 13,5 V, stroomgrens 11 tot 22 A.
Mag ik de driver buiten gebruiken?
Ja. De behuizing is beschermd volgens IP65: stofdicht en beschermd tegen waterstralen. Onderdompelen verdraagt hij niet. De verbindingen van de aansluitkabels moet u zelf waterdicht uitvoeren.
Volgens welke normen is het apparaat getest?
Volgens de fabrikant EN 61347-1 en EN 61347-2-13 (LED-voorschakelapparaten) en UL 8750. De gegevens staan in het datasheet in de sectie Documenten.
Technische gegevens
| Informazioni sull'articolo | Valore |
|---|---|
| Beschermingsklasse: | I (met aardgeleider) |
| Uitgangsvermogen: | 264 W |
| Bedrijfstemperatuur: | Behuizing (Tc) −40 tot +90 °C (derating volgens datasheet) |
| Uitgangsspanning: | 12 V DC (instelbaar 10,8–13,5 V) |
| Behuizing: | Aluminium, ingegoten |
| Ingangsspanning: | 90–305 V AC / 127–431 V DC, 47–63 Hz |
| Uitgangsstroom: | 0–22 A (stroomgrens instelbaar 11–22 A) |
| Montage: | Schroefbevestiging via montagelippen |
| Afmetingen: | 252 × 90 × 43,8 mm |
| Gewicht: | 1,88 kg |
| Rimpelspanning: | max. 150 mVp-p |
| Rendement: | typ. 91 % (230 V AC) |
| Arbeidsfactor: | 0,95 bij 230 V AC (actieve PFC) |
| Beveiligingsfuncties: | Kortsluiting, overstroom, overspanning, oververhitting |
| Koeling: | Natuurlijke convectie (zonder ventilator) |
| Beschermingsgraad: | IP65 |
| Aansluiting: | Aansluitkabels ingang en uitgang |
| Verzendgewicht: | 2,00 kg |
