Description
12 volts, 5 ampères, IP67 — driver LED pour l'intérieur et l'extérieur
La MEAN WELL LPF-60-12 est une alimentation LED à tension constante et courant constant : 12 V, jusqu'à 5 A, 60 W. Le boîtier plastique est entièrement enrobé IP67 et à double isolation (classe II, sans conducteur de terre), le driver est refroidi sans ventilateur et se raccorde par des câbles. Mean Well cite expressément l'éclairage LED décoratif et les enseignes lumineuses comme applications.
- Est-ce adapté à mon projet ?
- Caractéristiques techniques
- Raccordement
- Sécurité
- Contenu de la livraison
- Questions fréquentes
Est-ce adapté à mon projet ?
Ce pour quoi cette alimentation est conçue
- Rubans LED 12 V, pixels 12 V et éclairage LED décoratif — y compris à l'extérieur
- Enseignes lumineuses et animées, panneaux LED et downlights
- Entrée universelle 90–305 V CA avec PFC active
- Température du boîtier (Tc) de −40 à +80 °C, sans ventilateur
Ce pour quoi elle ne convient pas
- Pixels 5 V — voir les alimentations 5 volts
- Installations où la tension ou le courant doivent être ajustés : les deux valeurs sont fixes
- Fonctionnement permanent directement sur le secteur : selon Mean Well, uniquement derrière un interrupteur, pas raccordé en permanence au secteur
- Raccordement par des non-spécialistes : le raccordement au 230 V relève d'un électricien qualifié
Également nécessaire : un interrupteur secteur en amont du driver, une connexion des câbles avec un indice de protection adapté et la protection de la sortie par fusible.
5 ACourant de sortie sous 12 V
60 WPuissance de sortie
IP67entièrement enrobé, sans ventilateur
Classe IIdouble isolation, sans terre
Protégée et surveillée
- Court-circuit : mode hoquet, redémarre d'elle-même une fois le défaut éliminé
- Surintensité : limitation à courant constant à 95–108 % du courant nominal ; entre 7,2 et 12 V, le driver fonctionne en source de courant constant
- Surtension (15–17 V) et surchauffe : coupure, redémarrage en éteignant puis rallumant
- Rendement typ. 86 %, ondulation résiduelle max. 150 mVc-c, tolérance ±4 %
Raccordement
Mise en service en quatre étapes
- Travailler hors tension. Avant toute installation, couper l'installation du secteur et la protéger contre toute remise sous tension.
- Fixer. Visser par les pattes de montage et garder 10–15 cm de distance avec d'autres sources de chaleur. La température au point de mesure Tc ne doit pas dépasser +80 °C ; déclassement selon la fiche technique.
- Raccorder la sortie. Câble rouge sur +V, câble noir sur −V. Choisir la section du câblage suivant selon le courant et protéger la sortie par fusible ; à l'extérieur, réaliser une connexion étanche.
- Raccorder le secteur et mettre en marche. Câble marron sur L, bleu sur N — via un interrupteur. Il n'y a pas de conducteur de terre, l'appareil est à double isolation. Après la mise en marche, mesurer la tension à la charge.
Attention : la tension de sortie est fixée à 12 V. Vérifiez avant le raccordement que vos LED ou pixels sont prévus pour 12 V.
Sécurité
Consignes de sécurité
- Risque de choc électrique : montage et raccordement au secteur uniquement par un électricien qualifié ; ne pas ouvrir le boîtier.
- Indice de protection IP67 : convient à l'intérieur et à l'extérieur. Les connexions des câbles doivent atteindre le même indice de protection.
- Température du boîtier (Tc) de −40 à +80 °C ; à température élevée, la charge doit être réduite (courbe de la fiche technique).
- Le courant et la puissance de sortie ne doivent pas dépasser les valeurs nominales (5 A, 60 W).
- Selon le fabricant, à utiliser uniquement derrière un interrupteur, pas raccordé en permanence au secteur.
- Le driver est un composant destiné à être intégré dans un appareil final ; la compatibilité électromagnétique doit être revérifiée dans l'installation finie.
Les consignes complètes figurent dans le manuel d'installation du fabricant, section Documents.
Contenu de la livraison
- Driver LED MEAN WELL LPF-60-12 avec câbles de raccordement
Interrupteur secteur, matériel de connexion, fusibles et vis non inclus.
Documents
La fiche technique de la série LPF-60 ainsi que le manuel d'installation des alimentations LED en allemand et en anglais se trouvent dans la section Documents de cette page.

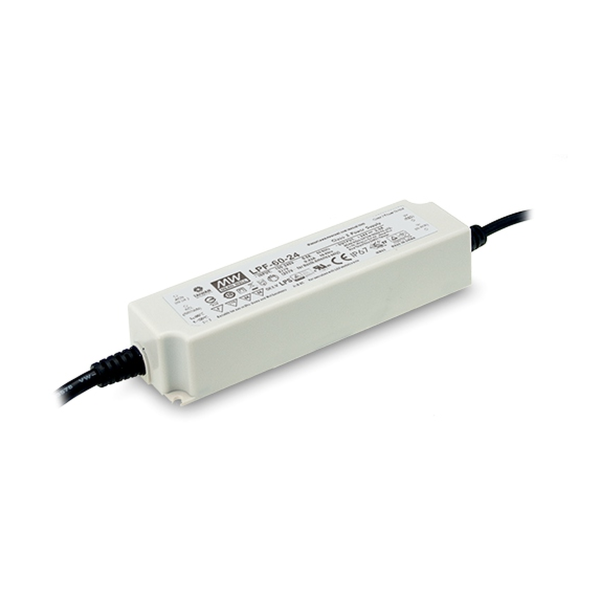

Les images montrent un appareil de la série LPF-60 et la courbe de température de la fiche technique.
Questions fréquentes
Que signifie tension constante plus courant constant ?
Jusqu'au courant nominal, le driver maintient la tension de sortie constante à 12 V — comme l'exigent les rubans LED et les pixels. Si la charge consomme davantage, il limite le courant et fonctionne entre 7,2 et 12 V comme source de courant constant.
Puis-je régler la tension ou le courant ?
Non. La LPF-60-12 a une tension de sortie fixe de 12 V (tolérance ±4 %) et pas de potentiomètre.
Puis-je utiliser le driver à l'extérieur ?
Oui. Le boîtier est entièrement enrobé IP67 et convient à l'intérieur comme à l'extérieur. Les connexions des câbles doivent être rendues étanches par vos soins.
Selon quelles normes l'appareil est-il testé ?
Selon le fabricant, EN 61347-1 et EN 61347-2-13 (appareillages pour LED, ENEC) ainsi que UL 8750. Les indications figurent dans la fiche technique, section Documents.
Données techniques
| Caractéristique | Valeur |
|---|---|
| Classe de protection: | II (sans conducteur de terre) |
| Puissance de sortie: | 60 W |
| Température de fonctionnement: | Boîtier (Tc) −40 à +80 °C (déclassement selon fiche technique) |
| Tension de sortie: | 12 V CC (fixe) |
| Boîtier: | Plastique, entièrement enrobé |
| Tension d'entrée: | 90–305 V CA / 127–431 V CC, 47–63 Hz |
| Courant de sortie: | 0–5 A (courant constant dès 7,2 V) |
| Montage: | Fixation par vis via pattes de montage |
| Dimensions: | 162,5 × 43 × 32 mm |
| Poids: | 0,45 kg |
| Ondulation résiduelle: | max. 150 mVp-p |
| Rendement: | typ. 86 % |
| Facteur de puissance: | 0,95 sous 230 V CA (PFC active) |
| Fonctions de protection: | Court-circuit, surintensité, surtension, surchauffe |
| Refroidissement: | Convection naturelle (sans ventilateur) |
| Indice de protection: | IP67 |
| Raccordement: | Câbles de raccordement entrée et sortie, 30 cm chacun |
| Poids de livraison: | 0,55 Kg |
