Beschrijving
12 volt, 5 ampère, IP67 — LED-driver voor binnen en buiten
De MEAN WELL LPF-60-12 is een LED-voeding met constante spanning en constante stroom: 12 V, tot 5 A, 60 W. De kunststof behuizing is volledig ingegoten volgens IP67 en dubbel geïsoleerd (klasse II, geen aardgeleider); de driver koelt zonder ventilator en wordt via aansluitkabels aangesloten. Mean Well noemt decoratieve LED-verlichting en lichtreclame uitdrukkelijk als toepassing.
- Past het bij mijn project?
- Technische gegevens
- Aansluiting
- Veiligheid
- Leveringsomvang
- Veelgestelde vragen
Past het bij mijn project?
Waarvoor deze voeding bedoeld is
- 12V-LED-strips, 12V-pixels en decoratieve LED-verlichting — ook buiten
- Lichtreclame en bewegende borden, LED-panelen en downlights
- Universele ingang 90–305 V AC met actieve PFC
- Behuizingstemperatuur (Tc) −40 tot +80 °C, zonder ventilator
Waarvoor niet
- 5V-pixels — daarvoor zijn er de 5V-voedingen
- Opstellingen waarbij spanning of stroom bijgesteld moeten worden: beide waarden zijn vast
- Continu bedrijf direct aan het net: volgens Mean Well alleen achter een schakelaar gebruiken, niet permanent met het net verbonden
- Aansluiting door leken: de netaansluiting op 230 V hoort bij een erkend elektricien
Daarnaast nodig: een netschakelaar vóór de driver, een verbinding van de kabels met een passende beschermingsgraad en een zekering voor de uitgang.
5 AUitgangsstroom bij 12 V
60 WUitgangsvermogen
IP67volledig ingegoten, geen ventilator
Klasse IIdubbel geïsoleerd, geen aarde
Beveiligd en bewaakt
- Kortsluiting: hiccup-modus, herstelt zich vanzelf zodra de storing is verholpen
- Overstroom: constante-stroombegrenzing bij 95–108 % van de nominale stroom; tussen 7,2 en 12 V werkt de driver als constante-stroombron
- Overspanning (15–17 V) en oververhitting: uitschakeling, herstart door uit- en weer inschakelen
- Rendement typ. 86 %, rimpelspanning max. 150 mVp-p, tolerantie ±4 %
Aansluiting
In vier stappen in bedrijf
- Spanningsloos werken. Voor elke installatie de installatie van het net scheiden en beveiligen tegen herinschakelen.
- Bevestigen. Vastschroeven via de montagelippen en 10–15 cm afstand tot andere warmtebronnen houden. De temperatuur op meetpunt Tc mag +80 °C niet overschrijden; derating volgens het datasheet.
- Uitgang aansluiten. Rode kabel op +V, zwarte kabel op −V. De doorsnede van de verdere bedrading kiezen op basis van de stroom en de uitgang afzekeren; buiten de verbinding waterdicht uitvoeren.
- Net aansluiten en inschakelen. Bruine kabel op L, blauwe op N — via een schakelaar. Er is geen aardgeleider, het apparaat is dubbel geïsoleerd. Na het inschakelen de spanning bij de belasting meten.
Let op: de uitgangsspanning is vast ingesteld op 12 V. Controleer voor het aansluiten of uw LED's of pixels voor 12 V bedoeld zijn.
Veiligheid
Veiligheidsinstructies
- Gevaar voor elektrische schok: inbouw en netaansluiting alleen door een erkend elektricien; de behuizing niet openen.
- Beschermingsgraad IP67: geschikt voor binnen en buiten. De verbindingen van de aansluitkabels moeten dezelfde beschermingsgraad halen.
- Behuizingstemperatuur (Tc) −40 tot +80 °C; bij hoge temperaturen moet de belasting worden verlaagd (curve in het datasheet).
- Uitgangsstroom en uitgangsvermogen mogen de nominale waarden (5 A, 60 W) niet overschrijden.
- Volgens de fabrikant alleen achter een schakelaar gebruiken, niet permanent met het net verbonden.
- De driver is een component voor inbouw in een eindapparaat; de elektromagnetische compatibiliteit moet in de afgewerkte opstelling opnieuw worden gecontroleerd.
De volledige instructies staan in de installatiehandleiding van de fabrikant in de sectie Documenten.
Leveringsomvang
- MEAN WELL LPF-60-12 LED-driver met aansluitkabels
Netschakelaar, verbindingsmateriaal, zekeringen en schroeven zijn niet inbegrepen.
Documenten
Het datasheet van de serie LPF-60 en de installatiehandleiding voor LED-voedingen in het Duits en Engels vindt u in de sectie Documenten op deze pagina.

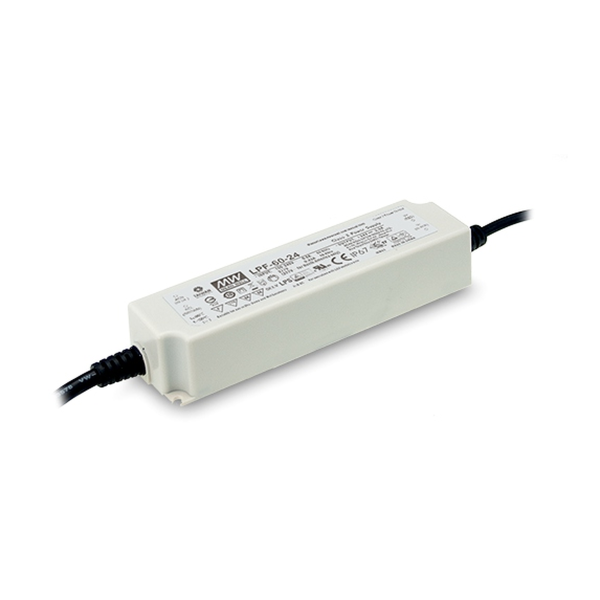

De afbeeldingen tonen een apparaat uit de serie LPF-60 en de temperatuurcurve uit het datasheet.
Veelgestelde vragen
Wat betekent constante spanning plus constante stroom?
Tot de nominale stroom houdt de driver de uitgangsspanning constant op 12 V — zoals LED-strips en pixels nodig hebben. Trekt de belasting meer, dan begrenst hij de stroom en werkt hij tussen 7,2 en 12 V als constante-stroombron.
Kan ik spanning of stroom instellen?
Nee. De LPF-60-12 heeft een vaste uitgangsspanning van 12 V (tolerantie ±4 %) en geen potentiometers.
Mag ik de driver buiten gebruiken?
Ja. De behuizing is volledig ingegoten volgens IP67 en geschikt voor binnen en buiten. De verbindingen van de aansluitkabels moet u zelf waterdicht uitvoeren.
Volgens welke normen is het apparaat getest?
Volgens de fabrikant EN 61347-1 en EN 61347-2-13 (LED-voorschakelapparaten, ENEC) en UL 8750. De gegevens staan in het datasheet in de sectie Documenten.
Technische gegevens
| Informazioni sull'articolo | Valore |
|---|---|
| Beschermingsklasse: | II (zonder aardgeleider) |
| Uitgangsvermogen: | 60 W |
| Bedrijfstemperatuur: | Behuizing (Tc) −40 tot +80 °C (derating volgens datasheet) |
| Uitgangsspanning: | 12 V DC (vast) |
| Behuizing: | Kunststof, volledig ingegoten |
| Ingangsspanning: | 90–305 V AC / 127–431 V DC, 47–63 Hz |
| Uitgangsstroom: | 0–5 A (constante stroom vanaf 7,2 V) |
| Montage: | Schroefbevestiging via montagelippen |
| Afmetingen: | 162,5 × 43 × 32 mm |
| Gewicht: | 0,45 kg |
| Rimpelspanning: | max. 150 mVp-p |
| Rendement: | typ. 86 % |
| Arbeidsfactor: | 0,95 bij 230 V AC (actieve PFC) |
| Beveiligingsfuncties: | Kortsluiting, overstroom, overspanning, oververhitting |
| Koeling: | Natuurlijke convectie (zonder ventilator) |
| Beschermingsgraad: | IP67 |
| Aansluiting: | Aansluitkabels ingang en uitgang, elk 30 cm |
| Verzendgewicht: | 0,55 kg |
