Descrizione
12 volt, 3,34 ampere, IP67 — driver LED per interni ed esterni
Il MEAN WELL LPF-40-12 è un alimentatore LED a tensione costante e corrente costante: 12 V, fino a 3,34 A, 40 W. La custodia in plastica è completamente incapsulata IP67 e a doppio isolamento (classe II, senza conduttore di terra); il driver si raffredda senza ventola e si collega tramite cavi. Mean Well indica espressamente l'illuminazione LED decorativa e le insegne luminose come applicazioni.
- È adatto al mio progetto?
- Dati tecnici
- Collegamento
- Sicurezza
- Contenuto della confezione
- Domande frequenti
È adatto al mio progetto?
Per cosa è fatto questo alimentatore
- Strisce LED a 12 V, pixel a 12 V e illuminazione LED decorativa — anche all'esterno
- Insegne luminose e animate, pannelli LED e downlight
- Ingresso universale 90–305 V CA con PFC attivo
- Temperatura della custodia (Tc) da −40 a +80 °C, senza ventola
Per cosa non è adatto
- Pixel a 5 V — per questi ci sono gli alimentatori a 5 volt
- Installazioni in cui tensione o corrente vanno regolate: entrambi i valori sono fissi
- Funzionamento permanente direttamente in rete: secondo Mean Well solo a valle di un interruttore, non collegato in modo permanente alla rete
- Collegamento da parte di non esperti: il collegamento alla rete a 230 V spetta a un elettricista qualificato
Inoltre necessario: un interruttore di rete a monte del driver, una giunzione dei cavi con grado di protezione adeguato e la protezione dell'uscita con fusibile.
3,34 ACorrente di uscita a 12 V
40 WPotenza di uscita
IP67completamente incapsulato, senza ventola
Classe IIdoppio isolamento, senza terra
Protetto e sorvegliato
- Cortocircuito: modalità hiccup, si ripristina da solo una volta eliminato il guasto
- Sovracorrente: limitazione a corrente costante al 95–108 % della corrente nominale; tra 7,2 e 12 V il driver funziona come sorgente a corrente costante
- Sovratensione (15–17 V) e sovratemperatura: spegnimento, riavvio spegnendo e riaccendendo
- Efficienza tip. 84 %, ondulazione residua max. 150 mVp-p, tolleranza ±4 %
Collegamento
In funzione in quattro passaggi
- Lavorare in assenza di tensione. Prima di ogni installazione scollegare l'impianto dalla rete e assicurarlo contro la riaccensione.
- Fissare. Avvitare tramite le alette di montaggio e mantenere 10–15 cm di distanza da altre fonti di calore. La temperatura nel punto di misura Tc non deve superare +80 °C; declassamento secondo la scheda tecnica.
- Collegare l'uscita. Cavo rosso a +V, cavo nero a −V. Scegliere la sezione del cablaggio successivo in base alla corrente e proteggere l'uscita con fusibile; all'esterno realizzare una giunzione stagna.
- Collegare la rete e accendere. Cavo marrone a L, blu a N — tramite un interruttore. Non c'è conduttore di terra, l'apparecchio è a doppio isolamento. Dopo l'accensione misurare la tensione sul carico.
Attenzione: la tensione di uscita è fissata a 12 V. Prima del collegamento verificate che i vostri LED o pixel siano previsti per 12 V.
Sicurezza
Avvertenze di sicurezza
- Pericolo di scossa elettrica: montaggio e collegamento alla rete solo da parte di un elettricista qualificato; non aprire la custodia.
- Grado di protezione IP67: adatto per interni ed esterni. Le giunzioni dei cavi devono raggiungere lo stesso grado di protezione.
- Temperatura della custodia (Tc) da −40 a +80 °C; ad alte temperature il carico va ridotto (curva nella scheda tecnica).
- Corrente e potenza di uscita non devono superare i valori nominali (3,34 A, 40 W).
- Secondo il produttore, utilizzare solo a valle di un interruttore, non collegato in modo permanente alla rete.
- Il driver è un componente da integrare in un apparecchio finale; la compatibilità elettromagnetica va verificata di nuovo nell'installazione finita.
Le avvertenze complete si trovano nel manuale di installazione del produttore, nella sezione Documenti.
Contenuto della confezione
- Driver LED MEAN WELL LPF-40-12 con cavi di collegamento
Interruttore di rete, materiale di collegamento, fusibili e viti non inclusi.
Documenti
La scheda tecnica della serie LPF-40 e il manuale di installazione per alimentatori LED in tedesco e inglese si trovano nella sezione Documenti di questa pagina.

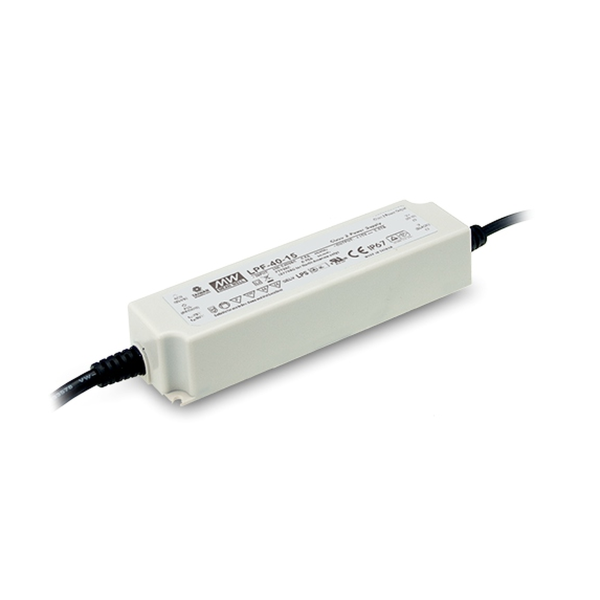

Le immagini mostrano un apparecchio della serie LPF-40 e la curva di temperatura della scheda tecnica.
Domande frequenti
Cosa significa tensione costante più corrente costante?
Fino alla corrente nominale, il driver mantiene la tensione di uscita costante a 12 V — come richiedono strisce LED e pixel. Se il carico assorbe di più, limita la corrente e funziona tra 7,2 e 12 V come sorgente a corrente costante.
Posso regolare tensione o corrente?
No. L'LPF-40-12 ha una tensione di uscita fissa di 12 V (tolleranza ±4 %) e nessun potenziometro.
Posso usare il driver all'esterno?
Sì. La custodia è completamente incapsulata IP67 e adatta per interni ed esterni. Le giunzioni dei cavi devono essere rese stagne da voi.
Secondo quali norme è testato l'apparecchio?
Secondo il produttore, EN 61347-1 ed EN 61347-2-13 (unità di alimentazione per LED, ENEC) e UL 8750. I dati si trovano nella scheda tecnica, nella sezione Documenti.
Dati tecnici
| Informazioni sull'articolo | Valore |
|---|---|
| Classe di protezione: | II (senza conduttore di terra) |
| Potenza di uscita: | 40 W |
| Temperatura di esercizio: | Custodia (Tc) da −40 a +80 °C (declassamento da scheda tecnica) |
| Tensione di uscita: | 12 V CC (fissa) |
| Custodia: | Plastica, completamente incapsulato |
| Tensione di ingresso: | 90–305 V CA / 127–431 V CC, 47–63 Hz |
| Corrente di uscita: | 0–3,34 A (corrente costante da 7,2 V) |
| Montaggio: | Fissaggio a vite tramite alette |
| Dimensioni: | 162,5 × 43 × 32 mm |
| Peso: | 0,44 kg |
| Ondulazione residua: | max. 150 mVp-p |
| Efficienza: | typ. 84 % |
| Fattore di potenza: | 0,95 a 230 V CA (PFC attivo) |
| Funzioni di protezione: | Cortocircuito, sovracorrente, sovratensione, sovratemperatura |
| Raffreddamento: | Convezione naturale (senza ventola) |
| Grado di protezione: | IP67 |
| Collegamento: | Cavi di collegamento ingresso e uscita, 30 cm ciascuno |
| Peso di spedizione: | 0,54 kg |
