Beschreibung
12 Volt, 3,34 Ampere, IP67 — LED-Treiber für innen und außen
Das MEAN WELL LPF-40-12 ist ein LED-Netzteil mit Konstantspannung und Konstantstrom: 12 V, bis 3,34 A, 40 W. Das Kunststoffgehäuse ist vollvergossen nach IP67 und schutzisoliert (Schutzklasse II, kein Schutzleiter), der Treiber kühlt ohne Lüfter und wird über Anschlussleitungen angeschlossen. Mean Well nennt als Einsatz ausdrücklich dekorative LED-Beleuchtung und Leuchtschilder.
Passt das zu meinem Projekt?
Dafür ist dieses Netzteil gemacht
- 12-V-LED-Streifen, 12-V-Pixel und dekorative LED-Beleuchtung — auch im Außenbereich
- Leuchtschilder und bewegte Anzeigen, LED-Panels und Downlights
- Weitbereichseingang 90–305 V AC mit aktiver PFC
- Gehäusetemperatur (Tc) −40 bis +80 °C, ohne Lüfter
Dafür nicht
- 5-V-Pixel — dafür gibt es die 5-Volt-Netzteile
- Aufbauten, bei denen Spannung oder Strom nachgestellt werden müssen: beide Werte sind fest
- Dauerbetrieb direkt am Netz: laut Mean Well nur hinter einem Schalter betreiben, nicht dauerhaft mit dem Netz verbunden
- Anschluss durch Laien: der Netzanschluss an 230 V gehört in die Hand einer Elektrofachkraft
Zusätzlich nötig: ein Netzschalter vor dem Treiber, eine Verbindung der Anschlussleitungen mit passender Schutzart und die Absicherung des Ausgangs.
3,34 AAusgangsstrom bei 12 V
40 WAusgangsleistung
IP67vollvergossen, ohne Lüfter
Klasse IIschutzisoliert, kein Schutzleiter
Geschützt und überwacht
- Kurzschluss: Taktbetrieb (Hiccup), läuft nach Beseitigen des Fehlers selbsttätig wieder an
- Überstrom: Konstantstrombegrenzung bei 95–108 % des Nennstroms; zwischen 7,2 und 12 V arbeitet der Treiber als Konstantstromquelle
- Überspannung (15–17 V) und Übertemperatur: Abschaltung, Neustart durch Aus- und Wiedereinschalten
- Wirkungsgrad typ. 84 %, Restwelligkeit max. 150 mVp-p, Toleranz ±4 %
Anschluss
In vier Schritten in Betrieb
- Spannungsfrei arbeiten. Vor jeder Installation die Anlage vom Netz trennen und gegen Wiedereinschalten sichern.
- Befestigen. Über die Montagelaschen verschrauben, 10–15 cm Abstand zu anderen Wärmequellen halten. Die Temperatur am Messpunkt Tc darf +80 °C nicht überschreiten; Leistungsminderung laut Datenblatt.
- Ausgang anschließen. Rote Leitung an +V, schwarze Leitung an −V. Den Querschnitt der Weiterführung nach dem Strom wählen und den Ausgang absichern; im Freien die Verbindung wasserdicht ausführen.
- Netz anschließen und einschalten. Braune Leitung an L, blaue an N — über einen Schalter. Einen Schutzleiter gibt es nicht, das Gerät ist schutzisoliert. Nach dem Einschalten die Spannung an der Last messen.
Achtung: Die Ausgangsspannung ist fest auf 12 V eingestellt. Prüfen Sie vor dem Anschluss, dass Ihre LEDs oder Pixel für 12 V ausgelegt sind.
Sicherheit
Sicherheitshinweise
- Gefahr eines elektrischen Schlags: Einbau und Netzanschluss nur durch eine Elektrofachkraft; das Gehäuse nicht öffnen.
- Schutzart IP67: für innen und außen geeignet. Die Verbindungen der Anschlussleitungen müssen dieselbe Schutzart erreichen.
- Gehäusetemperatur (Tc) −40 bis +80 °C; bei hohen Temperaturen ist die Leistung zu mindern (Kurve im Datenblatt).
- Ausgangsstrom und Ausgangsleistung dürfen die Nennwerte (3,34 A, 40 W) nicht überschreiten.
- Laut Hersteller nur hinter einem Schalter betreiben, nicht dauerhaft mit dem Netz verbunden.
- Der Treiber ist eine Komponente zum Einbau in ein Endgerät; die elektromagnetische Verträglichkeit ist im fertigen Aufbau erneut zu prüfen.
Die vollständigen Hinweise stehen in der deutschen Installationsanleitung des Herstellers im Abschnitt Dokumente.
Lieferumfang
- MEAN WELL LPF-40-12 LED-Treiber mit Anschlussleitungen
Netzschalter, Verbindungsmaterial, Sicherungen und Schrauben sind nicht enthalten.
Unterlagen
Das Datenblatt der Serie LPF-40 sowie die Installationsanleitung für LED-Netzteile auf Deutsch und Englisch finden Sie im Abschnitt Dokumente auf dieser Seite.

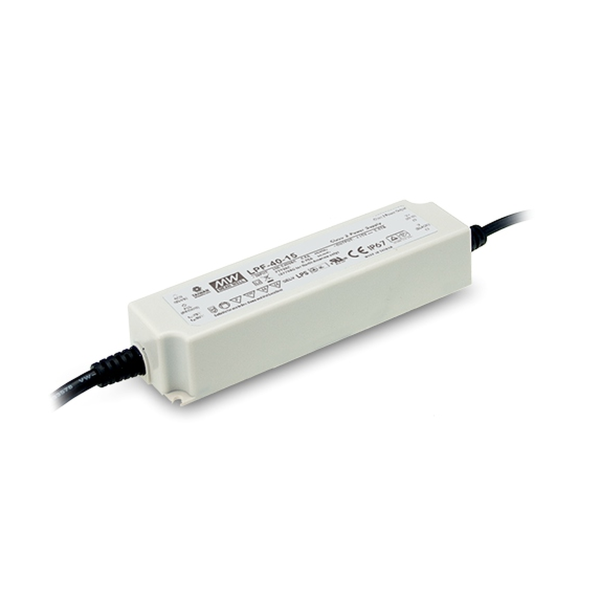

Die Bilder zeigen ein Gerät der Serie LPF-40 und die Temperaturkurve aus dem Datenblatt.
Häufige Fragen
Was bedeutet Konstantspannung plus Konstantstrom?
Bis zum Nennstrom hält der Treiber die Ausgangsspannung konstant bei 12 V — so wie es LED-Streifen und Pixel brauchen. Zieht die Last mehr, begrenzt er den Strom und arbeitet zwischen 7,2 und 12 V als Konstantstromquelle.
Kann ich Spannung oder Strom einstellen?
Nein. Das LPF-40-12 hat eine feste Ausgangsspannung von 12 V (Toleranz ±4 %) und keine Potentiometer.
Darf ich den Treiber im Freien einsetzen?
Ja. Das Gehäuse ist vollvergossen nach IP67 und für innen und außen geeignet. Die Verbindungen der Anschlussleitungen müssen Sie selbst wasserdicht ausführen.
Nach welchen Normen ist das Gerät geprüft?
Laut Hersteller nach EN 61347-1 und EN 61347-2-13 (LED-Betriebsgeräte, ENEC) sowie UL 8750. Die Angaben stehen im Datenblatt im Abschnitt Dokumente.
Technische Daten
| Produkteigenschaft | Wert |
|---|---|
| Schutzklasse: | II (ohne Schutzleiter) |
| Ausgangsleistung: | 40 W |
| Betriebstemperatur: | Gehäuse (Tc) −40 bis +80 °C (Derating laut Datenblatt) |
| Ausgangsspannung: | 12 V DC (fest) |
| Gehäuse: | Kunststoff, vollvergossen |
| Eingangsspannung: | 90–305 V AC / 127–431 V DC, 47–63 Hz |
| Ausgangsstrom: | 0–3,34 A (Konstantstrom ab 7,2 V) |
| Montage: | Schraubbefestigung über Montagelaschen |
| Abmessungen: | 162,5 × 43 × 32 mm |
| Gewicht: | 0,44 kg |
| Restwelligkeit: | max. 150 mVp-p |
| Wirkungsgrad: | typ. 84 % |
| Leistungsfaktor: | 0,95 bei 230 V AC (aktive PFC) |
| Schutzfunktionen: | Kurzschluss, Überstrom, Überspannung, Übertemperatur |
| Kühlung: | freie Konvektion (ohne Lüfter) |
| Schutzart: | IP67 |
| Anschluss: | Anschlussleitungen Eingang und Ausgang, je 30 cm |
| Versandgewicht: | 0,54 kg |
