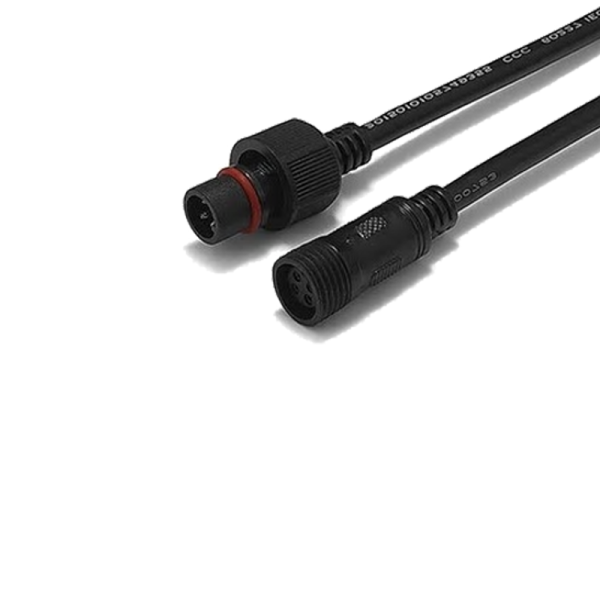

Connecteur rond 4 broches préconfectionné (noir, 0,30 mm²)

Numéro d'article LVS-1047-01 Code barre – EAN /GTIN 4260587330839 #global.han# LVS-1047-01

  • Connecteur rond 4 broches, fiche et prise avec câble
  • Protégé IP68 une fois branché, fils 0,30 mm²
  • Pour très basse tension jusqu'à 24 V DC, noir
2,79 €
6,98 € par 1 m
inclus 19% TVA, plus Expédition

Professionnel ? Prix nets & devis dans votre compte B2B →

  • Disponible immédiatement
Expédié depuis l'Allemagne
Temps de livraison: 2 - 7 jours Pays de livraison: Allemagne · Livraison dès 7,90 € Autres pays de livraison
unité
ou payer directement
  • Disponible immédiatement
Expédié depuis l'Allemagne
Temps de livraison: 2 - 7 jours Pays de livraison: Allemagne · Livraison dès 7,90 € Autres pays de livraison

Description

Connecteur rond 4 broches étanche (IP68), noir, avec câbles

Cette paire fiche et prise, chacune avec câble, relie de façon démontable des lignes très basse tension à 4 fils. Branchée et vissée, la connexion est protégée IP68 ; les fils ont une section de 0,30 mm².

Est-ce adapté à mon projet ?

Cette connexion est faite pour

  • Connexions démontables à 4 fils sur rubans LED, pixels et contrôleurs
  • Raccordements en extérieur à séparer plus tard
  • Très basse tension jusqu'à 24 V DC

Ne convient pas pour

  • Tension secteur
  • Courants élevés — les fils n'ont que 0,30 mm² de section
  • Connecteurs ouverts, non branchés, en extérieur — IP68 uniquement une fois branché et vissé
4 broches
0,30 mm²section des fils
IP68branché et vissé
−40 … +120 °Ctempérature de fonctionnement

Raccordement

Raccordement

  1. Raccorder les fils. Souder ou relier les fils côté fiche et côté prise avec le même brochage.
  2. Isoler. Isoler chaque soudure séparément, p. ex. avec de la gaine thermorétractable.
  3. Brancher. Aligner fiche et prise, les emboîter et serrer l'écrou à la main.
Attention : Raccorder, brancher ou débrancher uniquement hors tension. Dimensionner le courant par fil selon la section de 0,30 mm².

Contenu de la livraison

  • 1 paire : fiche et prise, chacune avec câble

Questions fréquentes

La connexion est-elle étanche lorsqu'elle n'est pas branchée ?
Non. La protection IP68 ne s'applique qu'à la connexion branchée et vissée.
Quel courant est admissible ?
Cela dépend de la section (0,30 mm²), de la longueur et de la pose — cette connexion n'est pas prévue pour des lignes d'alimentation à fort courant.

Données techniques

Caractéristique Valeur
Température de fonctionnement: -40 à +120 °C
Section des fils: 0,30 mm²
Matériau: PVC (boîtier), alliage de cuivre (contacts)
Nombre de pôles: 4
Tension de fonctionnement: 5 Volt DC12 Volt DC9 Volt24 Volt
Couleur: noir
WEEE-Reg.-Nr.: DE 32487762
Classe de protection: IP68
Poids de livraison: 0,02 Kg
Contenus: 40,00 cm
