5 volt, 60 ampère, 41 mm plat — stroom voor grote 5V-pixelopstellingen
De MEAN WELL HRP-300-5 levert 300 W bij 5 V en daarmee genoeg stroom voor ongeveer 1.000 RGB-pixels op volle helderheid. Het is een gesloten inbouwvoeding in een metalen behuizing met breedbereikingang, actieve arbeidsfactorcorrectie en een lastafhankelijk geregelde ventilator. Met slechts 41 mm hoogte past hij ook in platte decorsokkels, verdeelkasten en behuizingen.
- Past het bij mijn project?
- Technische gegevens
- Aansluiting
- Veiligheid
- Leveringsomvang
- Veelgestelde vragen
Past het bij mijn project?
Waarvoor deze voeding bedoeld is
- 5V-pixels en 5V-pixelstrips, bijvoorbeeld WS2812B, SK6812 of APA102 — één voeding voor een grotere opstelling in plaats van veel kleine
- Inbouw in decors, sokkels en schakelkasten met weinig hoogte: 199 × 105 × 41 mm
- Breedbereikingang 85–264 V AC — hetzelfde apparaat voor netten wereldwijd
- Nauwkeurige spanning aan de belasting: uitgang instelbaar van 4,3 tot 5,8 V, de remote-sense-leidingen (+S/−S) compenseren het spanningsverlies op de toevoerleiding
Waarvoor niet
- 12V- of 24V-pixels — daarvoor zijn aparte voedingen, bijvoorbeeld de HRP-300-12 of de 12 volt-voedingen
- Kleinere opstellingen: dan volstaat een kleiner apparaat uit de 5 volt-voedingen
- Gebruik buiten, in een vochtige omgeving of zonder behuizing: het is een inbouwvoeding voor droge ruimtes, geen weerbestendig apparaat
- Aansluiting door leken: de aansluiting op het 230V-net hoort in handen van een erkend elektricien
Daarnaast nodig: een netkabel met randaarde, een geschikte behuizing of inbouwplaats die
bescherming tegen aanraking biedt, en de zekering van de pixelstrengen. Pixels, controllers en bekabeling
vindt u onder pixelsnoeren, pixelstrips en
ArtNet/E1.31-controllers.
60 AUitgangsstroom bij 5 V
300 WUitgangsvermogen
41 mmHoogte
> 0,95Arbeidsfactor bij 230 V AC (actieve PFC)

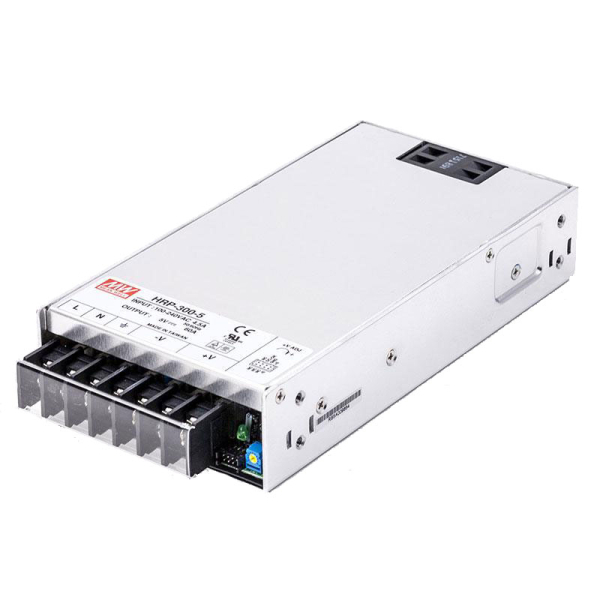

Zeven schroefklemmen, duidelijk gescheiden
- Netzijde: L, N en randaarde (FG)
- Uitgang: tweemaal −V en tweemaal +V — de 60 A over beide klemparen verdelen
- Connector CN100 biedt daarnaast het DC-OK-signaal en de remote-sense-aansluitingen +S en −S
- Uitgangsspanning instelbaar met de potentiometer naast de klemmenstrook
Beveiligd en temperatuurgestuurd
- Overbelasting: stroombegrenzing vanaf 105–135 % van het nominale vermogen, herstelt automatisch
- Overspanning: uitschakeling bij 6–7 V aan de uitgang, herstart door uit- en weer inschakelen
- Oververhitting: uitschakeling, daarna automatische herstart
- De ventilator schakelt afhankelijk van belasting en temperatuur bij
Aansluiting
In vier stappen in bedrijf
- Spanningsloos werken. Koppel de installatie vóór elke installatie los van het net en beveilig haar tegen opnieuw inschakelen.
- Bevestigen. De standaard inbouwpositie is liggend — andere posities vereisen vermogensreductie volgens het datasheet. Houd ventilator en ventilatieopeningen vrij en houd 10–15 cm afstand tot andere warmtebronnen. Gebruik alleen bevestigingsschroeven van de in het datasheet vermelde lengte.
- Uitgang aansluiten. Pixelstrengen op −V en +V, de stroom over beide klemparen verdelen. Kies de draaddoorsnede op basis van de stroom per leiding — de tabel staat in de installatiehandleiding; zeker elke voeding afzonderlijk af.
- Net aansluiten en inschakelen. Sluit L, N en aarde aan; de randaarde (FG) moet met aarde verbonden zijn. Meet na het inschakelen de spanning aan de belasting en stel die zo nodig bij met de potentiometer.
Let op: de uitgangsspanning moet bij uw pixels passen — 5V-pixels verdragen geen
overspanning. Zet de potentiometer nooit hoger dan de waarde die de pixelfabrikant opgeeft.
Veiligheid
Veiligheidsinstructies
- Gevaar voor elektrische schokken: inbouw en netaansluiting alleen door een erkend elektricien; laat storingen controleren door een vakkundige. Open de behuizing niet.
- Niet installeren op plaatsen met hoge luchtvochtigheid of in de buurt van water.
- Niet gebruiken bij hoge omgevingstemperatuur of in de buurt van vuurbronnen. Bedrijfstemperatuur −40 tot +70 °C; bij hoge temperaturen en afwijkende inbouwpositie moet het vermogen worden verlaagd (deratingcurve in het datasheet).
- Uitgangsstroom en uitgangsvermogen mogen de nominale waarden (60 A, 300 W) niet overschrijden.
- De voeding is een component voor inbouw in een eindapparaat; de elektromagnetische compatibiliteit moet in de afgewerkte opstelling opnieuw worden gecontroleerd.
De volledige instructies staan in de installatiehandleiding van de fabrikant in de sectie Documenten.
Leveringsomvang
- MEAN WELL HRP-300-5 schakelende voeding
Netkabel, zekeringen, pixels en montagemateriaal zijn niet inbegrepen.
Documenten
Het datasheet van de fabrikant en de installatiehandleiding in het Duits en Engels vindt u in de sectie Documenten op deze pagina.
Veelgestelde vragen
Hoeveel pixels kan ik ermee voeden?
Als vuistregel trekt een RGB-pixel op volle helderheid in wit ongeveer 60 mA. 60 A is dus
genoeg voor ongeveer 1.000 pixels. In bedrijf met kleuren en gedimde effecten is de stroom meestal veel lager;
doorslaggevend zijn de gegevens van de pixelfabrikant. Plan wat reserve in in plaats van de voeding
permanent op nominale last te laten draaien.
Moet ik op meerdere punten stroom invoeden?
In de regel wel. Bij 5 V daalt de spanning snel op lange strengen en worden de pixels aan
het eind donkerder of verkleuren ze. Voed daarom op meerdere punten in en zeker elke invoeding afzonderlijk
af. De remote-sense-leidingen +S/−S compenseren het spanningsverlies op de leiding naar het invoedpunt, niet
dat in de streng.
Kan ik de uitgangsspanning aanpassen?
Ja, met de potentiometer naast de klemmenstrook in het bereik van 4,3 tot 5,8 V. Stel
alleen zo ver bij dat aan de pixels de spanning staat die hun fabrikant opgeeft.
Maakt de voeding veel geluid?
De ventilator draait niet continu, maar schakelt bij afhankelijk van belasting en
temperatuur. Bij lage belasting en een koele omgeving blijft hij uit.
Volgens welke normen is het apparaat getest?
Volgens de fabrikant volgens UL 62368-1 en — getest door TÜV — volgens EN 62368-1. De
gegevens staan in het datasheet in de sectie Documenten.
Technische gegevens
| Informazioni sull'articolo | Valore |
|---|---|
| Uitgangsvermogen: | 300 W |
| Bedrijfstemperatuur: | −40 tot +70 °C (derating volgens datasheet) |
| Uitgangsspanning: | 5 V DC (instelbaar 4,3–5,8 V) |
| Behuizing: | Metaal, gesloten uitvoering |
| Ingangsspanning: | 85–264 V AC / 120–370 V DC, 47–63 Hz |
| Uitgangsstroom: | 0–60 A |
| Montage: | Inbouw, M4-schroefbevestiging |
| Afmetingen: | 199 × 105 × 41 mm |
| Gewicht: | 0,95 kg |
| Rimpelspanning: | max. 90 mVp-p |
| Rendement: | typ. 82 % |
| Arbeidsfactor: | > 0,95 bij 230 V AC (actieve PFC) |
| Beveiligingsfuncties: | Overbelasting, overspanning, oververhitting |
| Koeling: | Ventilator, last- en temperatuurgestuurd |
| Signalen: | DC-OK, remote sense +S/−S |
| Verzendgewicht: | 0,95 kg |
