Description
5 volts, 60 ampères, 41 mm d'épaisseur — l'alimentation des grandes installations de pixels 5 V
La MEAN WELL HRP-300-5 fournit 300 W sous 5 V, soit assez de courant pour environ 1 000 pixels RVB à pleine luminosité. C'est une alimentation fermée à encastrer, en boîtier métallique, avec entrée à plage étendue, correction active du facteur de puissance et ventilateur piloté selon la charge. Avec seulement 41 mm de hauteur, elle trouve aussi sa place dans des socles de décors plats, des coffrets de distribution et des boîtiers.
- Est-ce adapté à mon projet ?
- Caractéristiques techniques
- Raccordement
- Sécurité
- Contenu de la livraison
- Questions fréquentes
Est-ce adapté à mon projet ?
Ce pour quoi cette alimentation est conçue
- Pixels 5 V et rubans de pixels 5 V, par exemple WS2812B, SK6812 ou APA102 — une seule alimentation pour une grande installation au lieu de plusieurs petites
- Montage dans des décors, socles et armoires électriques de faible hauteur : 199 × 105 × 41 mm
- Entrée à plage étendue 85–264 V CA — le même appareil pour les réseaux du monde entier
- Tension exacte à la charge : sortie réglable de 4,3 à 5,8 V, les lignes de détection à distance (+S/−S) compensent la chute de tension sur la ligne d'alimentation
Ce pour quoi elle ne convient pas
- Pixels 12 V ou 24 V — il existe des alimentations dédiées, par exemple la HRP-300-12 ou les alimentations 12 volts
- Petites installations : un appareil plus petit parmi les alimentations 5 volts suffit
- Utilisation en extérieur, en milieu humide ou sans boîtier : c'est une alimentation à encastrer pour locaux secs, pas un appareil étanche
- Raccordement par des non-spécialistes : le branchement au secteur 230 V doit être réalisé par un électricien qualifié
À prévoir en plus : un câble d'alimentation secteur avec conducteur de protection, un
boîtier ou un emplacement de montage protégeant contre les contacts, et la protection par fusible des
chaînes de pixels. Pixels, contrôleurs et câblage se trouvent sous guirlandes
de pixels, rubans de pixels et
contrôleurs ArtNet/E1.31.
60 ACourant de sortie sous 5 V
300 WPuissance de sortie
41 mmHauteur
> 0,95Facteur de puissance sous 230 V CA (PFC active)

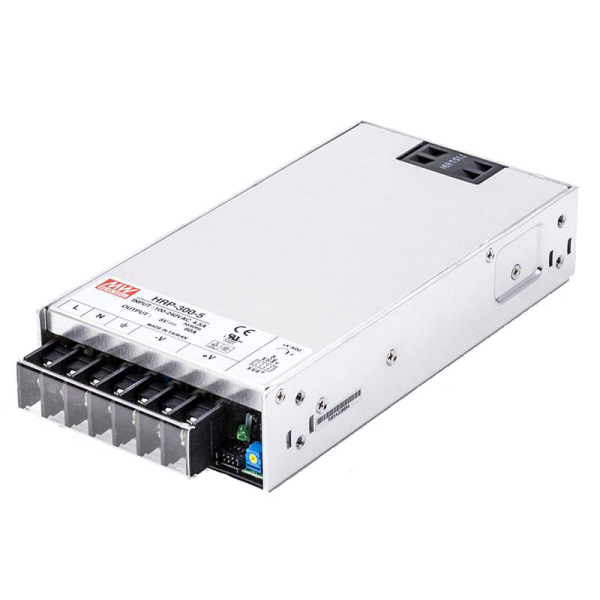

Sept bornes à vis, clairement séparées
- Côté secteur : L, N et terre de protection (FG)
- Sortie : deux −V et deux +V — répartir les 60 A sur les deux paires de bornes
- Le connecteur CN100 fournit en plus le signal DC-OK et les raccordements de détection à distance +S et −S
- Tension de sortie réglable au potentiomètre à côté du bornier
Protégée et pilotée en température
- Surcharge : limitation de courant à partir de 105–135 % de la puissance nominale, rétablissement automatique
- Surtension : coupure à 6–7 V en sortie, redémarrage par mise hors tension puis sous tension
- Surchauffe : coupure, puis redémarrage automatique
- Le ventilateur se met en marche selon la charge et la température
Raccordement
Mise en service en quatre étapes
- Travailler hors tension. Avant toute installation, couper l'installation du secteur et la protéger contre toute remise sous tension.
- Fixer. La position de montage standard est horizontale — les autres positions exigent une réduction de puissance selon la fiche technique. Laisser le ventilateur et les ouvertures d'aération dégagés et garder 10–15 cm de distance avec d'autres sources de chaleur. N'utiliser que des vis de fixation de la longueur indiquée dans la fiche technique.
- Raccorder la sortie. Chaînes de pixels sur −V et +V, en répartissant le courant sur les deux paires de bornes. Choisir la section des conducteurs selon le courant par câble — le tableau figure dans le manuel d'installation ; protéger chaque alimentation par un fusible séparé.
- Raccorder le secteur et mettre en marche. Brancher L, N et la terre ; la terre de protection (FG) doit être reliée à la terre. Après la mise en marche, mesurer la tension à la charge et l'ajuster au potentiomètre si nécessaire.
Attention : la tension de sortie doit correspondre à vos pixels — les pixels 5 V ne
supportent pas la surtension. Ne jamais régler le potentiomètre au-delà de la valeur indiquée par le fabricant
des pixels.
Sécurité
Consignes de sécurité
- Risque de choc électrique : montage et raccordement au secteur uniquement par un électricien qualifié ; faire vérifier les défauts par une personne qualifiée. Ne pas ouvrir le boîtier.
- Ne pas installer dans des lieux très humides ou à proximité d'eau.
- Ne pas utiliser à température ambiante élevée ni à proximité de sources de feu. Température de fonctionnement −40 à +70 °C ; à température élevée et dans une position de montage non standard, la puissance doit être réduite (courbe de déclassement dans la fiche technique).
- Le courant et la puissance de sortie ne doivent pas dépasser les valeurs nominales (60 A, 300 W).
- L'alimentation est un composant destiné à être intégré dans un équipement final ; la compatibilité électromagnétique doit être vérifiée à nouveau dans l'installation terminée.
Les consignes complètes figurent dans le manuel d'installation du fabricant, section Documents.
Contenu de la livraison
- Alimentation à découpage MEAN WELL HRP-300-5
Câble secteur, fusibles, pixels et matériel de fixation non fournis.
Documents
La fiche technique du fabricant et le manuel d'installation en allemand et en anglais se trouvent dans la section Documents de cette page.
Questions fréquentes
Combien de pixels puis-je alimenter ?
En règle générale, un pixel RVB consomme environ 60 mA en blanc à pleine luminosité.
60 A suffisent donc pour environ 1 000 pixels. En fonctionnement avec des couleurs et des effets atténués, le
courant est généralement bien plus faible ; les indications du fabricant des pixels font foi. Prévoyez une
réserve plutôt que de faire fonctionner l'alimentation en permanence à la charge nominale.
Dois-je injecter le courant en plusieurs points ?
En règle générale, oui. Sous 5 V, la tension chute vite sur les longues chaînes et les
pixels en fin de chaîne deviennent plus sombres ou changent de couleur. Injectez donc le courant en plusieurs
points et protégez chaque alimentation par un fusible séparé. Les lignes de détection +S/−S compensent la
chute de tension sur la ligne jusqu'au point d'injection, pas celle dans la chaîne.
Puis-je régler la tension de sortie ?
Oui, au potentiomètre à côté du bornier, dans la plage de 4,3 à 5,8 V. Ne réglez que
jusqu'à obtenir aux pixels la tension indiquée par leur fabricant.
L'alimentation est-elle bruyante ?
Le ventilateur ne tourne pas en permanence, il se met en marche selon la charge et la
température. À faible charge et dans un environnement frais, il reste à l'arrêt.
Selon quelles normes l'appareil est-il testé ?
Selon le fabricant, selon UL 62368-1 et — testé par le TÜV — selon EN 62368-1. Les
indications figurent dans la fiche technique, section Documents.
Données techniques
| Caractéristique | Valeur |
|---|---|
| Puissance de sortie: | 300 W |
| Température de fonctionnement: | −40 à +70 °C (déclassement selon fiche technique) |
| Tension de sortie: | 5 V CC (réglable 4,3–5,8 V) |
| Boîtier: | Métal, boîtier fermé |
| Tension d'entrée: | 85–264 V CA / 120–370 V CC, 47–63 Hz |
| Courant de sortie: | 0–60 A |
| Montage: | Encastrement, fixation par vis M4 |
| Dimensions: | 199 × 105 × 41 mm |
| Poids: | 0,95 kg |
| Ondulation résiduelle: | max. 90 mVp-p |
| Rendement: | typ. 82 % |
| Facteur de puissance: | > 0,95 sous 230 V CA (PFC active) |
| Fonctions de protection: | Surcharge, surtension, surchauffe |
| Refroidissement: | Ventilateur piloté par la charge et la température |
| Signaux: | DC-OK, détection à distance +S/−S |
| Poids de livraison: | 0,95 Kg |
