Description

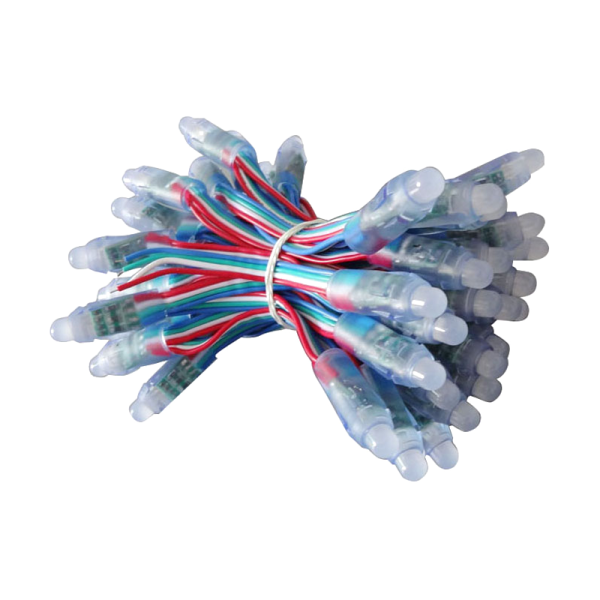

Chaîne de pixels WS2811 RGB (5 V DC) – Bullet 12 mm, pas 10 cm, IP68
Chaîne de pixels RGB adressables avec données WS2811 (single-wire NZR) pour installations 5 V.
En 5 V, la stabilité dépend surtout de la distribution d’alimentation, de l’injection et d’une référence GND propre.
WS2811 – protocole & base technique
WS2811 est un standard éprouvé pour les pixels RGB adressables.
Les données passent en single-wire NZR (jusqu’à 800 kHz typ.).
Chaque pixel lit sa partie (souvent 24 bits) puis transmet le reste au pixel suivant (daisy-chain).
Caractéristiques (base)
-
Puce/protocole : WS2811, single-wire NZR, jusqu’à 800 kHz
-
Alimentation : 5 V DC
-
Pixels : bullet 12 mm, RGB, adressables individuellement
-
Pas : 10 cm (4") standard
-
Protection : IP68 (pixels encapsulés)
-
Câblage : env. 0,32 mm² par conducteur (34 × 0,11 mm)*
-
Mécanique : compatible perçage 12 mm (supports/plaques usuels)
* Les guirlandes de pixels de cette construction sont souvent vendues comme « 18 AWG ». Un vrai 18 AWG correspond à environ 0,82 mm². Ces guirlandes n’atteignent pas cette section, qui ne pourrait d’ailleurs pas être soudée de façon fiable sur les platines des pixels. C’est pourquoi nous indiquons la valeur réelle. En savoir plus sur mm² et AWG
Variantes – bien choisir
-
Nombre de pixels : 50 ou 100
-
Connecteur : selon votre système (JST-SM ou xConnect®)
-
Couleur de câble : selon variante
-
Longueurs spéciales : projet / sur demande
Note : IP68 concerne les pixels encapsulés. L’aptitude outdoor dépend aussi de l’étanchéité du connecteur et de la traction.
Planification électrique (courant, chute de tension, injection)
-
Courant de calcul : jusqu’à env. 60 mA par pixel à blanc 100% (RGB)
-
Charge exemple : 50 px ≈ 3,0 A · 100 px ≈ 6,0 A
-
Marge alim : typiquement +20–30%
-
Chute de tension : plus rapide à 5 V (longueurs / section / topologie)
-
Injection (Power Injection) : définir les points à partir des mesures/ΔU
Règle pratique : ΔU = I · R (aller + retour). Mesurer sous charge au début et à la fin du segment.
Signal WS2811 & intégration
-
Signal : single-wire NZR; daisy-chain
-
Référence GND : masse commune entre contrôleur, injection et chaîne (obligatoire)
-
Contrôleur → 1er pixel : le plus court possible; buffer/conditionnement sur longues liaisons
-
Sens : respecter DIN/DO (flèche/marquage), sinon pas de réaction
-
Topologie : structurer en segments d’alimentation; routage données conforme au contrôleur
Test setup : démarrer à 20–30% de luminosité, puis augmenter progressivement. Cela aide à distinguer alimentation (ΔU) et signal.
Outdoor & connecteurs
Pixels IP68 (encapsulés). Pour l’outdoor durable, le système de connecteurs et la mécanique comptent aussi.
xConnect® est généralement prévu pour des connexions outdoor robustes. JST-SM est courant, mais en extérieur il faut souvent une étanchéité supplémentaire (gaine thermo/gel/boîtier) et une reprise de traction.
Garantie selon conditions de garantie.
FAQ
Quelle longueur pour un pas de 10 cm ?
À 10 cm (4") de pas, la longueur dépend surtout du nombre de pixels :
50 pixels ≈ 5 m, 100 pixels ≈ 10 m – plus les câbles de liaison (selon variante).
Quand faut-il injecter l’alimentation en 5 V ?
Quand la tension en fin de segment baisse trop sous charge (baisse de luminosité/dérive couleur) ou que les mesures l’indiquent.
Facteurs clés : nombre de pixels, luminosité, longueurs, section et topologie. Bonne pratique : mesurer sous charge et placer l’injection en conséquence.
Quel connecteur choisir – JST-SM ou xConnect® ?
Choisissez selon votre écosystème contrôleur/rallonges. Pour des connexions outdoor plug-and-play, xConnect® est généralement le choix robuste.
JST-SM nécessite souvent une étanchéité et une reprise de traction supplémentaires.
En cas de scintillement, que vérifier en premier ?
1) masse commune (GND) contrôleur/injection/chaîne, 2) sens DIN/DO,
3) tension sous charge au premier et au dernier pixel, 4) liaison contrôleur → premier pixel (trop longue) et conditionnement.
Données techniques
