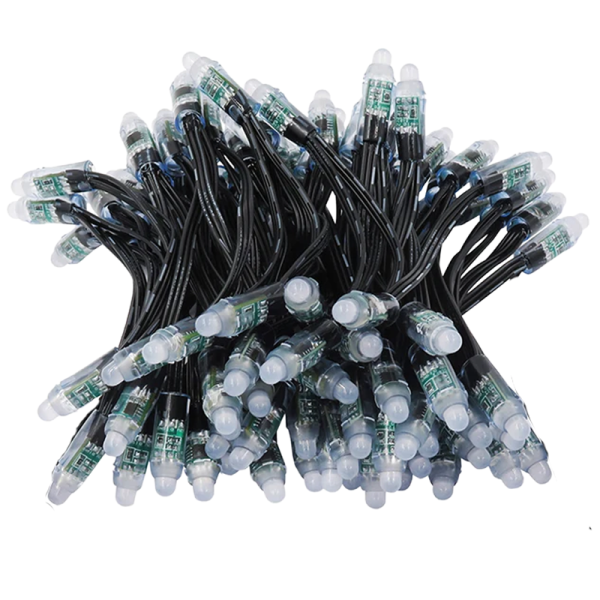

Chaîne de pixels WS2811 RGB (5 V DC) – Bullet 12 mm, pas 10 cm, IP68
Chaîne de pixels RGB adressables avec données WS2811 (single-wire NZR) pour installations 5 V.
En 5 V, la stabilité dépend surtout de la distribution d’alimentation, de l’injection et d’une référence GND propre.
WS2811 – protocole & base technique
WS2811 est un standard éprouvé pour les pixels RGB adressables.
Les données passent en single-wire NZR (jusqu’à 800 kHz typ.).
Chaque pixel lit sa partie (souvent 24 bits) puis transmet le reste au pixel suivant (daisy-chain).
Caractéristiques (base)
-
Puce/protocole : WS2811, single-wire NZR, jusqu’à 800 kHz
-
Alimentation : 5 V DC
-
Pixels : bullet 12 mm, RGB, adressables individuellement
-
Pas : 10 cm (4") standard
-
Protection : IP68 (pixels encapsulés)
-
Câblage : 18 AWG / 0,75 mm²
-
Mécanique : compatible perçage 12 mm (supports/plaques usuels)
Variantes – bien choisir
-
Nombre de pixels : 50 ou 100
-
Connecteur : selon votre système (JST-SM ou xConnect®)
-
Couleur de câble : selon variante
-
Longueurs spéciales : projet / sur demande
Note : IP68 concerne les pixels encapsulés. L’aptitude outdoor dépend aussi de l’étanchéité du connecteur et de la traction.
Planification électrique (courant, chute de tension, injection)
-
Courant de calcul : jusqu’à env. 60 mA par pixel à blanc 100% (RGB)
-
Charge exemple : 50 px ≈ 3,0 A · 100 px ≈ 6,0 A
-
Marge alim : typiquement +20–30%
-
Chute de tension : plus rapide à 5 V (longueurs / section / topologie)
-
Injection (Power Injection) : définir les points à partir des mesures/ΔU
Règle pratique : ΔU = I · R (aller + retour). Mesurer sous charge au début et à la fin du segment.
Signal WS2811 & intégration
-
Signal : single-wire NZR; daisy-chain
-
Référence GND : masse commune entre contrôleur, injection et chaîne (obligatoire)
-
Contrôleur → 1er pixel : le plus court possible; buffer/conditionnement sur longues liaisons
-
Sens : respecter DIN/DO (flèche/marquage), sinon pas de réaction
-
Topologie : structurer en segments d’alimentation; routage données conforme au contrôleur
Test setup : démarrer à 20–30% de luminosité, puis augmenter progressivement. Cela aide à distinguer alimentation (ΔU) et signal.
Outdoor & connecteurs
Pixels IP68 (encapsulés). Pour l’outdoor durable, le système de connecteurs et la mécanique comptent aussi.
xConnect® est généralement prévu pour des connexions outdoor robustes. JST-SM est courant, mais en extérieur il faut souvent une étanchéité supplémentaire (gaine thermo/gel/boîtier) et une reprise de traction.
Garantie selon conditions de garantie.
FAQ
Quelle longueur pour un pas de 10 cm ?
À 10 cm (4") de pas, la longueur dépend surtout du nombre de pixels :
50 pixels ≈ 5 m, 100 pixels ≈ 10 m – plus les câbles de liaison (selon variante).
Quand faut-il injecter l’alimentation en 5 V ?
Quand la tension en fin de segment baisse trop sous charge (baisse de luminosité/dérive couleur) ou que les mesures l’indiquent.
Facteurs clés : nombre de pixels, luminosité, longueurs, section et topologie. Bonne pratique : mesurer sous charge et placer l’injection en conséquence.
Quel connecteur choisir – JST-SM ou xConnect® ?
Choisissez selon votre écosystème contrôleur/rallonges. Pour des connexions outdoor plug-and-play, xConnect® est généralement le choix robuste.
JST-SM nécessite souvent une étanchéité et une reprise de traction supplémentaires.
En cas de scintillement, que vérifier en premier ?
1) masse commune (GND) contrôleur/injection/chaîne, 2) sens DIN/DO,
3) tension sous charge au premier et au dernier pixel, 4) liaison contrôleur → premier pixel (trop longue) et conditionnement.
