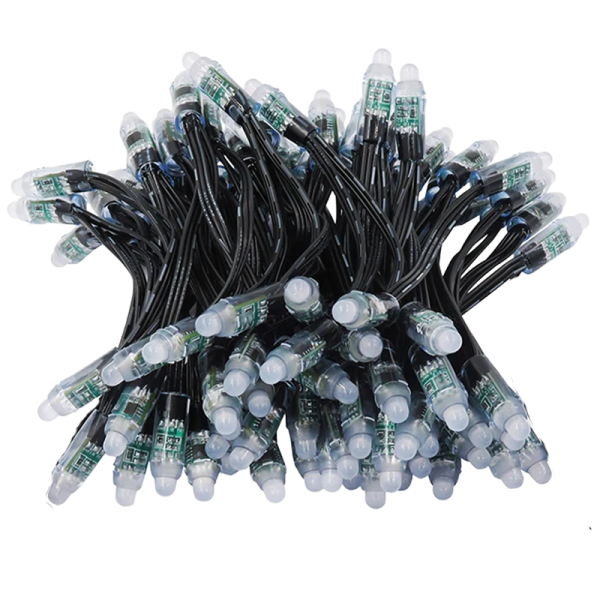

Cadena de píxeles WS2811 RGB (5 V DC) – Bullet 12 mm, paso 10 cm, IP68
Cadena RGB direccionable con datos WS2811 (single-wire NZR) para instalaciones de 5 V. En 5 V, la estabilidad depende sobre todo de una buena distribución de potencia, inyección y una referencia GND correcta.
WS2811 – protocolo y base técnica
WS2811 es un estándar ampliamente usado para píxeles RGB direccionables. La señal es single-wire NZR (típicamente hasta 800 kHz). Cada píxel toma sus datos (normalmente 24 bit) y reenvía el resto al siguiente (daisy-chain).
Datos técnicos (base)
- Chip/protocolo: WS2811, single-wire NZR, hasta 800 kHz
- Alimentación: 5 V DC
- Píxeles: bullet 12 mm, RGB, direccionables individualmente
- Paso: 10 cm (4") estándar
- Protección: IP68 (píxeles encapsulados)
- Cableado: 18 AWG / 0,75 mm²
- Mecánica: compatible con taladro de 12 mm (mounts/placas habituales)
Variantes – cómo elegir
- Nº de píxeles: 50 o 100
- Conector: según tu sistema (JST-SM o xConnect®)
- Color de cable: por variante
- Longitudes especiales: por proyecto / bajo pedido
Nota: IP68 aplica a los píxeles encapsulados. La aptitud exterior del conjunto también depende del sellado del conector y la sujeción mecánica.
Planificación eléctrica (corriente, caída de tensión, inyección)
- Corriente de cálculo: hasta ~60 mA por píxel a blanco 100% (RGB)
- Carga ejemplo: 50 px ≈ 3,0 A · 100 px ≈ 6,0 A
- Margen de fuente: típico +20–30%
- Caída de tensión: más crítica en 5 V por mayor corriente (longitud / sección / topología)
- Inyección: definir puntos a partir de mediciones/ΔU
Regla rápida: ΔU = I · R (ida y retorno). Medir bajo carga al inicio y al final del segmento.
Señal WS2811 e integración
- Señal: single-wire NZR; daisy-chain
- Referencia GND: masa común entre controlador, inyección y cadena (obligatoria)
- Controlador → primer píxel: lo más corto posible; en tiradas largas es habitual buffer/condicionamiento
- Dirección: respetar DIN/DO (flecha/marcado) o no responde
- Topología: estructurar instalaciones grandes en segmentos de potencia; datos según controlador
Test-setup: empezar al 20–30% de brillo y subir paso a paso. Así se separan problemas de potencia (ΔU) de problemas de señal.
Exterior y sistemas de conector
Los píxeles son IP68 (encapsulados). Para uso exterior continuo, el sistema de conector y la mecánica también importan. xConnect® suele estar orientado a conexiones outdoor robustas. JST-SM es común, pero en exterior normalmente requiere sellado adicional (termorretráctil/gel/caja) y alivio de tensión.
Garantía según condiciones de garantía.
FAQ
¿Qué longitud tiene con paso de 10 cm?
Con paso de 10 cm (4"), la longitud depende principalmente del nº de píxeles:
50 píxeles ≈ 5 m, 100 píxeles ≈ 10 m – más los cables de entrada (según variante).
¿Cuándo necesito inyección de alimentación en 5V?
Cuando la tensión al final del segmento cae demasiado bajo carga (se aprecia bajada/brillo o deriva de color) o lo indican las mediciones.
Factores: nº de píxeles, brillo, longitudes, sección y topología. Recomendación: medir bajo carga y colocar inyecciones en consecuencia.
¿Qué conector elijo – JST-SM o xConnect®?
Elige según tu ecosistema de controlador/extensiones. Para conexiones exteriores enchufables, xConnect® suele ser la opción robusta.
JST-SM suele requerir sellado y alivio de tensión adicionales en exterior.
Si parpadea, ¿qué reviso primero?
1) masa común (GND) controlador/inyección/cadena, 2) dirección DIN/DO,
3) tensión bajo carga en el primer y último píxel, 4) tramo controlador → primer píxel (demasiado largo) y acondicionamiento de señal.
Datos técnicos
| Propiedad del producto | Valor |
|---|---|
| Voltaje de funcionamiento: | 5 Volt DC |
| Controlador: | WS2811 |
| Diámetro del píxel: | 12 mm |
| WEEE-Reg.-Nr.: | DE 32487762 |
| Colores del cable: | Negro |
| Connectorsysteem: | JST-SMxConnect® |
| Espaciado de píxeles: | 4 inch (≈ 10 cm) |
| Profundidad de color: | 24 bits (≈16 M colores) |
| Cortable: | Sí, después de cada píxel |
| Corriente de diseño (string): | aprox. 3,0 A (50 px @ blanco 100%) |
| Longitud (string): | aprox. 5 m |
| Temperatura de funcionamiento: | -15 a +60 °C |
| Grado de protección: | IP68 |
| Calibre del cable: | 18 AWG – 0,75 mm² |
| Potencia (string): | ~15 W (50 px) |
