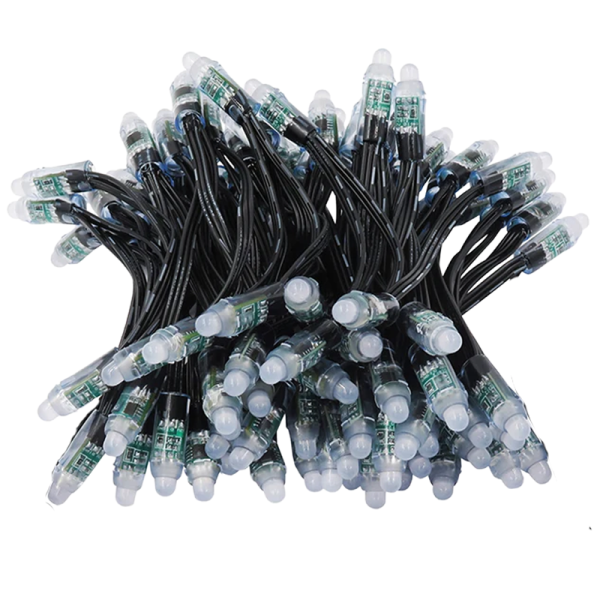

WS2811-pixelketting 5 V DC, ronde 12 mm-pixels, 10 cm pixelafstand, IP68
De ketting draagt 50 afzonderlijk aanstuurbare RGB-pixels met WS2811-chip op een afstand van 10 cm. De pixels zijn vergoten (IP68), elke ader heeft een doorsnede van ca. 0,32 mm². De ketting werkt op 5 V DC en heeft een pixelcontroller en een passende voeding nodig.
Pixelstrings met deze opbouw worden vaak als „18 AWG” aangeboden. Echte 18 AWG komt overeen met ongeveer 0,82 mm². Die doorsnede halen zulke strings niet; ze zou ook niet betrouwbaar op de pixelprintjes te solderen zijn. Daarom vermelden wij de werkelijke waarde. Meer over mm² en AWG
Past dit bij mijn project?
Hiervoor is de ketting gemaakt
- Pixelmapping en lichtinstallaties waarbij elke pixel afzonderlijk wordt aangestuurd
- Gevels, contouren, borden en eventtechniek – de ronde pixels passen in onze montagestrips voor 12 mm-pixels
- Installaties buiten – de pixels zijn vergoten volgens IP68
Niet geschikt voor
- Gebruik zonder pixelcontroller – op alleen voedingsspanning lichten de pixels niet op
- Andere spanningen dan 5 V DC, en zeker geen netspanning
- Onbeschermde JST-SM-connectoren buiten – deze connectoren zijn niet waterdicht
Varianten
- 50 pixels · connector xConnect® · kabel zwart · ca. 5 m
- 50 pixels · connector xConnect® · kabel blauw/wit/rood · ca. 5 m
- 50 pixels · connector JST-SM · kabel zwart · ca. 5 m
- 50 pixels · connector JST-SM · kabel blauw/wit/rood · ca. 5 m
Kies de variant bovenaan deze pagina.
Aansluiting
Zo sluit u de ketting aan
- Let op de richting. De data lopen maar in één richting. Sluit de controller aan op de ingang van de ketting – verkeerd om aangesloten blijven de pixels donker.
- Voeding kiezen. Reken met maximaal 15 W (3 A bij 5 V) per 50 pixels, dat is 60 mA per pixel bij vol wit, plus ongeveer 20 % reserve.
- Stroom bijvoeden. Bij meerdere kettingen achter elkaar daalt de spanning. Voed daarom extra bij, bij xConnect® bijvoorbeeld met de T-connector 10209.
- Inschakelen. Maak eerst alle verbindingen en schakel daarna de voeding in.
Pinbezetting xConnect®
De tekening toont de contactbezetting van stekker en bus van de xConnect®-varianten. De aderkleuren in de legenda gelden voor de xConnect®-kabels; bij kettingen met blauw/wit/rode kabel telt alleen de bezetting op de connector.
Leveringsomvang
- 1 pixelketting in de gekozen variant, met stekker en bus aan de uiteinden
- Voeding en controller zijn niet inbegrepen.
Veelgestelde vragen
Kan ik de ketting inkorten?
Hoeveel stroom heeft de ketting nodig?
xConnect® of JST-SM?
Zijn er andere pixelafstanden of lengtes?
Technische gegevens
| Producteigenschap | Waarde |
|---|---|
| Bedrijfstemperatuur: | -15 tot +60 °C |
| Aderdoorsnede: | ca. 0,32 mm² per ader (34 × 0,11 mm) |
| Connectorsysteem: | xConnect®JST-SM |
| Kleurdiepte: | 24 bit (≈16 miljoen kleuren) |
| Inkortbaar: | Ja, na elke pixel |
| Vorm: | Pixelketting |
| Bedrijfsspanning: | 5 Volt DC |
| Controller-IC: | WS2811 |
| Pixel diameter: | 12 mm |
| WEEE-Reg.-Nr.: | DE 32487762 |
| Kabelkleuren: | ZwartBlauw/Wit/Rood |
| Pixelafstand: | 4 inch (≈ 10 cm) |
| Ontwerpstroom (string): | ca. 3,0 A (50 px @ 100% wit) |
| Lengte (string): | ca. 5 m |
| Beschermingsklasse: | IP68 |
| Vermogen (string): | ~15 W (50 px) |
