Beschreibung

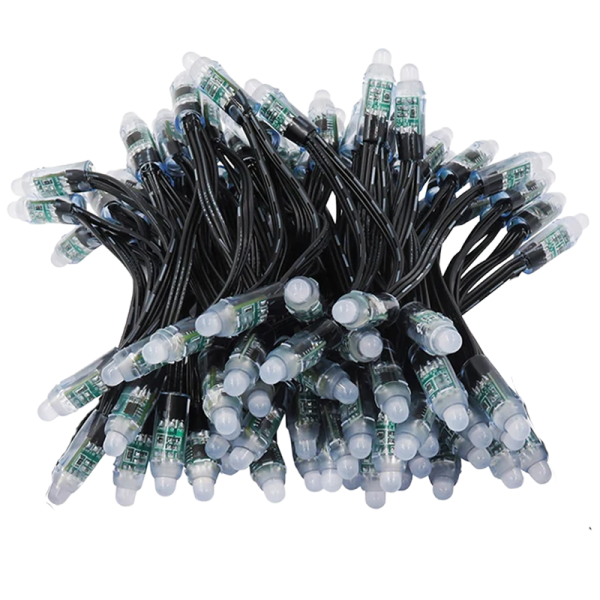

WS2811-Pixelkette 5 V DC, runde 12-mm-Pixel, 10 cm Pixelabstand, IP68
Die Kette trägt 50 einzeln ansteuerbare RGB-Pixel mit WS2811-Chip im Abstand von 10 cm. Die Pixel sind vergossen (IP68), jede Ader hat ca. 0,32 mm² Querschnitt. Die Kette läuft mit 5 V DC und braucht einen Pixel-Controller und ein passendes Netzteil.
Pixelketten mit diesem Aufbau werden im Handel häufig als „18 AWG“ angeboten. Echte 18 AWG entsprechen etwa 0,82 mm². Diesen Querschnitt erreichen solche Ketten nicht, er ließe sich auch nicht stabil an die Pixelplatinen löten. Wir geben deshalb den tatsächlichen Wert an. Mehr zu mm² und AWG
Passt das zu meinem Projekt?
Dafür ist die Kette gemacht
- Pixel-Mapping und Lichtinstallationen, bei denen jedes Pixel einzeln gesteuert wird
- Fassaden, Konturen, Schilder und Eventtechnik – die runden Pixel passen in unsere Befestigungsstreifen für 12-mm-Pixel
- Außeninstallationen – die Pixel sind nach IP68 vergossen
Dafür nicht
- Betrieb ohne Pixel-Controller – an bloßer Versorgungsspannung leuchten die Pixel nicht
- Andere Spannungen als 5 V DC, erst recht nicht Netzspannung
- Ungeschützte JST-SM-Stecker im Freien – diese Stecker sind nicht wasserdicht
Varianten
- 50 Pixel · Stecker xConnect® · Kabel schwarz · ca. 5 m
- 50 Pixel · Stecker xConnect® · Kabel blau/weiß/rot · ca. 5 m
- 50 Pixel · Stecker JST-SM · Kabel schwarz · ca. 5 m
- 50 Pixel · Stecker JST-SM · Kabel blau/weiß/rot · ca. 5 m
Die Variante wählen Sie oben auf dieser Seite.
Anschluss
So schließen Sie die Kette an
- Richtung beachten. Die Daten laufen nur in eine Richtung. Schließen Sie den Controller am Eingang der Kette an – falsch herum angeschlossen bleiben die Pixel dunkel.
- Netzteil wählen. Rechnen Sie mit bis zu 15 W (3 A bei 5 V) je 50 Pixel, das sind 60 mA je Pixel bei vollem Weiß, plus etwa 20 % Reserve.
- Strom einspeisen. Bei mehreren Ketten hintereinander fällt die Spannung ab. Speisen Sie deshalb zusätzlich ein, bei xConnect® zum Beispiel mit dem T-Verbinder 10209.
- Einschalten. Stellen Sie erst alle Verbindungen her und schalten Sie dann das Netzteil ein.
Polbelegung xConnect®
Die Zeichnung zeigt die Kontaktbelegung von Stecker und Buchse der xConnect®-Varianten. Die Aderfarben in der Legende gelten für die xConnect®-Kabel; bei Ketten mit blau/weiß/rotem Kabel zählt allein die Belegung am Stecker.
Lieferumfang
- 1 Pixelkette in der gewählten Variante, mit Stecker und Buchse an den Enden
- Netzteil und Controller sind nicht enthalten.
Häufige Fragen
Kann ich die Kette kürzen?
Wie viel Strom braucht die Kette?
xConnect® oder JST-SM?
Gibt es andere Pixelabstände oder Längen?
Technische Daten
| Produkteigenschaft | Wert |
|---|---|
| Betriebstemperatur: | -15 bis + 60°C |
| Kabelquerschnitt: | ca. 0,32 mm² je Ader (34 × 0,11 mm) |
| Stecksystem: | xConnect®JST-SM |
| Farbtiefe: | 24 Bit (≈16 Mio. Farben) |
| Kürzbar: | Ja, nach jedem Pixel |
| Bauform: | Pixelkette |
| Betriebsspannung: | 5 Volt DC |
| Chip: | WS2811 |
| Pixel-Durchmesser: | 12 mm |
| WEEE-Reg.-Nr.: | DE 32487762 |
| Kabelfarben: | SchwarzBlau/Weiß/Rot |
| Pixelabstand: | 4 inch (≈ 10 cm) |
| Planungsstrom (String): | ca. 3,0 A (50 px @ Full White) |
| Länge (String): | ca. 5 m |
| Schutzklasse: | IP68 |
| Leistung (String): | ~15 W (50 px) |
