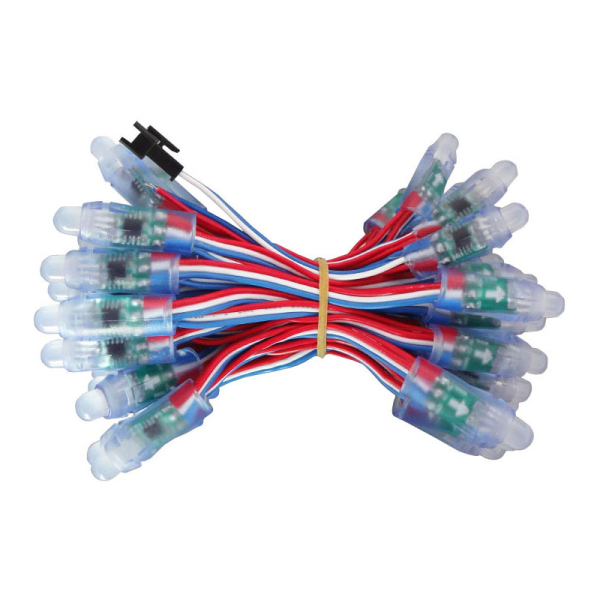

Chaîne de pixels WS2811 RGB (12V) – 12 mm · IP68 - 50 pixels - JST-SM - Bleu/Blanc/Rouge

Numéro d'article 10216 Code barre – EAN /GTIN 4260587330037

Pixel String WS2811 RGB avec pixels bullet 12 mm pour installations 12 V (adressable, couleur 24 bits).

  • Protocole :WS2811 (Single-Wire NZR, jusqu’à 800 kHz)
  • Alimentation :12 V DC
  • Planification :Injection selon charge, longueur de câble et topologie
  • Pixels :Bullet 12 mm, pas 10 cm (4")
  • Protection :IP68 (pixels encapsulés)
  • Câblage :18 AWG / 0,75 mm²

50 px JST-SM câble bleu/blanc/rouge Garantie 3 ans

Détails et portée de la garantie : conditions de garantie.

11,99 €
0,24 € par 1 Pixel
inclus 19% TVA, plus Expédition

Professionnel ? Prix nets & devis dans votre compte B2B →

  • Disponible immédiatement
  • Temps de livraison: 2 - 6 jours ouvrables  À l'étranger
Nombre de pixels
Type de raccordement
Couleur du câble
Pixel
ou payer directement
  • Disponible immédiatement
  • Temps de livraison: 2 - 6 jours ouvrables  À l'étranger
  • Expédié depuis l'Allemagne

Description

Pixel String WS2811 RGB (12 V DC) – bullet 12 mm, pas 10 cm (4"), IP68

Pixel String RGB adressable avec signal WS2811 (Single-Wire NZR) pour installations 12 V. Pour une intégration fiable, la distribution d’alimentation, les points d’injection et une référence GND commune entre contrôleur, alimentation et string restent déterminants.

WS2811 – protocole & base technique

WS2811 est un standard largement utilisé pour des pixels RGB adressables. Le signal est de type Single-Wire NZR (souvent jusqu’à 800 kHz). Chaque pixel lit sa portion (généralement 24 bits) puis transmet le flux restant au pixel suivant (daisy-chain).

Caractéristiques techniques (base)

  • CI / protocole : WS2811, Single-Wire NZR, jusqu’à 800 kHz
  • Alimentation : 12 V DC
  • Pixel : bullet 12 mm, RGB, adressable individuellement
  • Pas : 10 cm (4") standard
  • Protection : IP68 (pixels encapsulés)
  • Câblage : 18 AWG / 0,75 mm²
  • Mécanique : compatible perçage 12 mm (supports/plaques courants)

Variantes – comment choisir

  • Nombre de pixels : 50 ou 100
  • Connecteur : JST-SM ou xConnect® (selon votre écosystème)
  • Couleur de câble : noir ou bleu/blanc/rouge (selon variante)
  • Longueurs spécifiques : projet / sur demande
Note : IP68 concerne les pixels encapsulés. Pour un ensemble réellement outdoor, l’étanchéité du connecteur et la reprise d’effort (strain relief) sont également importantes.

Planification électrique (courant, chute de tension, injection)

  • Courant de calcul : jusqu’à env. 60 mA par pixel à blanc 100% (RGB max)
  • Charge типique : 50 px ≈ 3,0 A · 100 px ≈ 6,0 A
  • Réserve alim : +20–30% en pratique
  • Injection : dépend de la longueur, de la section, de la topologie et du ΔU admissible
Règle simple : ΔU = I · R (aller + retour). Définir les points d’injection à partir de mesures/ΔU, pas au hasard.

Signal WS2811 & intégration

  • Signal : Single-Wire NZR; chaînage (daisy-chain)
  • Référence GND : masse commune contrôleur + injection + string indispensable
  • Contrôleur → 1er pixel : le plus court possible; sur longues liaisons, buffer/conditionnement courant
  • Sens : respecter DIN/DO (flèche/marquage)
  • Topologie : segmenter l’alimentation; routage data conforme au contrôleur

Outdoor & connecteurs

Les pixels sont IP68 (encapsulés). Pour une utilisation extérieure durable, le système de connecteur et la mécanique comptent aussi. xConnect® est généralement conçu pour des connexions outdoor robustes. JST-SM est répandu, mais en extérieur il faut souvent une étanchéité supplémentaire (gaine thermo/gel/boîtier) et une bonne reprise d’effort selon le montage.

Garantie selon conditions de garantie.

FAQ

Quelle longueur pour un pas de 10 cm (4") ?
La longueur dépend surtout du nombre de pixels : 50 pixels ≈ 5 m, 100 pixels ≈ 10 m – plus les fils de raccordement (selon variante).
Quand faut-il injecter l’alimentation ?
Lorsque la tension sous charge chute trop en fin de segment (dimming/couleurs instables) ou si les mesures le montrent. Les facteurs clés : nombre de pixels, luminosité, longueurs, section et topologie.
Quel connecteur choisir – JST-SM ou xConnect® ?
Choisissez selon votre écosystème contrôleur/rallonges. Pour des connexions outdoor débrochables, xConnect® est généralement le choix robuste. JST nécessite souvent une étanchéité et une reprise d’effort supplémentaires en extérieur.

Données techniques

Caractéristique Valeur
Circuit de commande: WS2811
Diamètre du pixel: 12 mm
WEEE-Reg.-Nr.: DE 32487762
Système de connecteur: JST-SM
Gestion de la tension: resistor
Espacement des pixels: 4 inch (≈ 10 cm)
Profondeur de couleur: 24 bits (≈16 M couleurs)
Sécable: Oui, après chaque pixel
Puissance (string): ~ 36 W (50 px)
Courant de calcul (string): env. 3,0 A (50 px @ blanc 100%)
Longueur (string): env. 5 m
Tension de fonctionnement: 12 Volt DC
Température de fonctionnement: -15 à +60 °C
Indice de protection: IP68
Section du câble: 18 AWG – 0,75 mm²
Couleurs des câbles: Bleu/Blanc/Rouge
Poids de livraison: 0,30 Kg
Contenus: 50,00 Pixel
