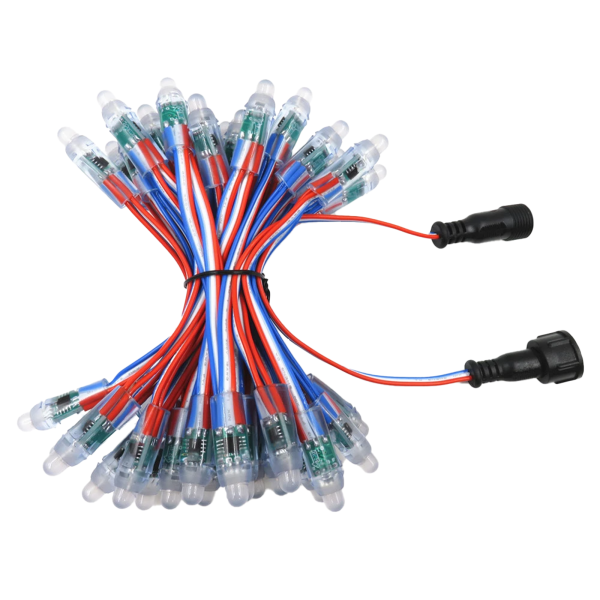

WS2811 RGB Pixel String (5 V DC) – 12 mm Bullet, IP68 - 50 Pixel - xConnect® - Blau/Weiß/Rot

WS2811 RGB Pixel String (5 V DC) – 12 mm Bullet, IP68 - 50 Pixel - xConnect® - Blau/Weiß/Rot

Artikelnummer: PLK-1018-02

GTIN: 4260587331461

WS2811 RGB Pixel String mit 12 mm Bullet-Pixeln für professionelle 5 V LED-Systeme.

Protokoll:WS2811 (single-wire, 800 kHz)
Versorgung:5 V DC (klassisches 5V-Setup; Einspeisung je nach Strecke früher relevant)
Planung:Einspeisung abhängig von Last, Leitungslänge und Topologie
Pixel:12 mm Bullet, Pitch 10 cm (4")
Schutz:IP68 (Pixel vergossen)
Verkabelung:18 AWG / 0,75 mm²

50 px xConnect® Kabel blau/weiß/rot 3 Jahre Garantie

Details und Umfang der Garantie: Garantiebedingungen.

10,99 €

0,22 € pro 1 Pixel

inkl. 19% USt. , zzgl.

Auswahl Steuerzone / Lieferland

Sofort verfügbar
Lieferzeit: 2 - 6 Werktage Andere Lieferländer

Pixelkette

Sofort verfügbar
Lieferzeit: 2 - 6 Werktage Andere Lieferländer

Beschreibung
Technische Daten

WS2811 RGB Pixel String (5 V DC) – 12 mm Bullet, 10 cm Pitch, IP68

Adressierbarer RGB Pixel String mit WS2811-Datensignal (Single-Wire NZR) für 5 V Installationen. In 5 V Setups sind Power-Distribution, Einspeisung und eine saubere GND-Referenz die entscheidenden Stellhebel für stabile Farben, saubere Effekte und reproduzierbare Ergebnisse.

WS2811 – Protokoll & technische Basis

WS2811 ist ein etablierter Standard für digital adressierbare RGB-Pixel. Das Signal läuft als Single-Wire NZR (typisch bis 800 kHz). Jedes Pixel verarbeitet seine Daten (typisch 24 Bit) und reicht den Rest in der Daisy-Chain an das nächste Pixel weiter.

Technische Eckdaten (Basis)

Chip/Protokoll: WS2811, Single-Wire NZR, bis 800 kHz
Versorgung: 5 V DC
Pixel: 12 mm Bullet, RGB, einzeln adressierbar
Pitch: 10 cm (4") Standard
Schutz: IP68 (Pixel vergossen)
Verkabelung: 18 AWG / 0,75 mm²
Mechanik: passend für 12 mm Bohrung (typische Pixel-Mounts/Platten)

Varianten – so wählen Sie richtig

Pixelanzahl: 50 oder 100
Anschlussart: JST-SM oder xConnect® (system-/verlängerungskompatibel wählen)
Kabelfarbe: schwarz oder blau/weiß/rot (je Variante)
Sonderlängen: projektbezogen / auf Anfrage

Hinweis: IP68 gilt für die vergossenen Pixel. Für ein dauerhaft outdoor-taugliches Gesamtsystem sind zusätzlich Stecksystem/Abdichtung und mechanische Zugentlastung relevant.

Elektrische Planung (Strom, Spannungsabfall, Einspeisung)

Planungswert Strom: bis ca. 60 mA pro Pixel bei 100% Weiß (RGB voll)
Beispiel Last: 50 px ≈ 3,0 A · 100 px ≈ 6,0 A
Netzteil-Reserve: praxisüblich +20–30%
Spannungsabfall: bei 5 V aufgrund höherer Ströme schneller relevant (Leitungslänge/Querschnitt/Topologie)
Einspeisung (Power Injection): Einspeisepunkte aus Messung/ΔU ableiten, nicht „nach Gefühl“

Daumenregel: ΔU = I · R (Hin- und Rückleiter berücksichtigen). Praxis: Spannung unter Last am Segment-Anfang und -Ende messen und Einspeisepunkte daraus ableiten.

WS2811 Datensignal & Systemintegration

Signal: Single-Wire NZR; Daisy-Chain (Pixel nimmt Daten und reicht weiter)
GND-Referenz: gemeinsame Masse zwischen Controller, Einspeisung und String ist Pflicht
Controller → erster Pixel: möglichst kurz; bei langen Zuleitungen sind Buffer/Signalaufbereitung üblich
Richtung: DIN/DO beachten (Markierung/Pfeil), sonst bleibt der String dunkel bzw. reagiert nicht
Topologie: große Setups in Power-Segmente strukturieren; Datenführung controllerkonform

Test-Setup: Erst mit 20–30% Helligkeit testen, dann schrittweise erhöhen. So lassen sich Power-Themen (ΔU) von Signal-Themen sauber trennen.

Outdoor & Stecksysteme

Die Pixel sind IP68 (vergossen). Für dauerhaft wetterfeste Installationen ist zusätzlich das Stecksystem und die mechanische Ausführung relevant. xConnect® ist typischerweise für robuste Outdoor-Verbindungen ausgelegt. JST-SM ist verbreitet, sollte im Außenbereich aber je nach Einbau zusätzlich abgedichtet (z. B. Schrumpf/Gel/Gehäuse) und mechanisch entlastet werden.

Garantie gemäß Garantiebedingungen.

FAQ

Wie lang ist ein String bei 10 cm Pitch?

Bei 10 cm (4") Pitch ergibt sich die Stranglänge primär aus der Pixelanzahl: 50 Pixel ≈ 5 m, 100 Pixel ≈ 10 m – jeweils zuzüglich Anschlussleitungen (je nach Variante).

Wann brauche ich bei 5V Power Injection?

Wenn am Ende eines Power-Segments unter Last die Spannung zu weit absinkt (sichtbar: dunkler/unstabile Farben) oder Messwerte es zeigen. Entscheidend sind Pixelanzahl, Helligkeit, Leitungslängen, Querschnitt und Topologie. Empfehlung: unter Last messen und daraus Einspeisepunkte ableiten.

Welche Anschlussart passt – JST-SM oder xConnect®?

Wählen Sie den Stecker passend zu Ihrem Controller-/Verlängerungssystem. Für steckbare Outdoor-Verbindungen ist xConnect® in der Regel die robuste Wahl. JST-SM sollte im Außenbereich meist zusätzlich abgedichtet und zugentlastet werden.

Was ist bei Flackern als Erstes zu prüfen?

1) gemeinsame Masse (GND) zwischen Controller/Einspeisung/String, 2) Signalrichtung (DIN/DO), 3) Spannung unter Last am ersten und letzten Pixel, 4) Leitung Controller → erster Pixel (zu lang) bzw. Signalaufbereitung.

Produkteigenschaft	Wert
Betriebsspannung:	5 Volt DC
Chip:	WS2811
Pixel-Durchmesser:	12 mm
WEEE-Reg.-Nr.:	DE 32487762
Pixelabstand:	4 inch (≈ 10 cm)
Farbtiefe:	24 Bit (≈16 Mio. Farben)
Kürzbar:	Ja, nach jedem Pixel
Planungsstrom (String):	ca. 3,0 A (50 px @ Full White)
Länge (String):	ca. 5 m
Betriebstemperatur:	-15 bis + 60°C
Stecksystem:	xConnect®
Schutzklasse:	IP68
Kabelquerschnitt:	18 AWG – 0,75 mm²
Leistung (String):	~15 W (50 px)
Kabelfarben:	Blau/Weiß/Rot
Versandgewicht:	0,40 kg
Inhalt:	50,00 Pixel
