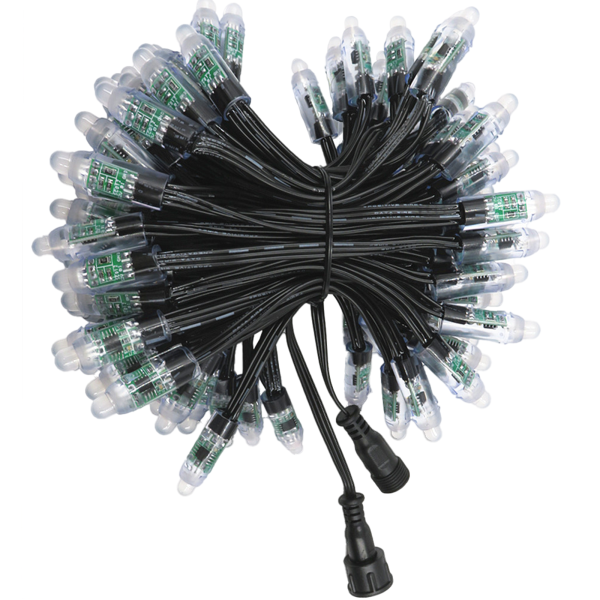

WS2811 RGB Pixelketting (12V) – 12 mm · IP68 - 100 pixels - xConnect® - Zwart

Artikelnummer: 10130

GTIN: 4260587332628

WS2811 RGB Pixel String met 12 mm bullet pixels voor 12 V installaties (adresseerbaar, 24-bit kleur).

Protocol:WS2811 (Single-Wire NZR, tot 800 kHz)
Voeding:12 V DC
Planning:Power-injectie afhankelijk van belasting, kabellengte en topologie
Pixels:12 mm bullet, pitch 10 cm (4")
Bescherming:IP68 (pixels ingegoten)
Bekabeling:18 AWG / 0,75 mm²

100 px xConnect® zwarte kabel 3 jaar garantie

Details en dekking: garantievoorwaarden.

Artikel momenteel niet op voorraad

Choose tax zone / country of delivery

Momenteel niet beschikbaar

Waarschuwen wanneer beschikbaar

Momenteel niet beschikbaar

WS2811 RGB Pixel String (12 V DC) – 12 mm bullet, 10 cm (4") pitch, IP68

Adresseerbare RGB pixel string met WS2811-datasignaal (Single-Wire NZR) voor 12 V installaties. Voor stabiele resultaten zijn power-distributie, geschikte injectiepunten en een gedeelde GND-referentie tussen controller, voeding en string bepalend.

WS2811 – protocol & technische basis

WS2811 is een veelgebruikte standaard voor digitaal adresseerbare RGB pixels. Data wordt verzonden als Single-Wire NZR (typisch tot 800 kHz). Elke pixel leest zijn deel (meestal 24 bit) en stuurt de rest door naar de volgende pixel (daisy-chain).

Basis specificaties

IC / protocol: WS2811, Single-Wire NZR, tot 800 kHz
Voeding: 12 V DC
Pixel: 12 mm bullet, RGB, individueel adresseerbaar
Pitch: 10 cm (4") standaard
Bescherming: IP68 (pixels ingegoten)
Bekabeling: 18 AWG / 0,75 mm²
Mechanisch: geschikt voor 12 mm montagegaten (pixel mounts/platen)

Varianten – zo kies je

Pixel-aantal: 50 of 100
Connector: JST-SM of xConnect® (afstemmen op je systeem)
Kabelkleur: zwart of blauw/wit/rood (per variant)
Speciale lengtes: projectmatig / op aanvraag

Let op: IP68 geldt voor de ingegoten pixels. Voor een echt outdoor totaal-systeem zijn ook connector-afdichting en trekontlasting belangrijk.

Elektrische planning (stroom, spanningsval, injectie)

Rekenstroom: tot ca. 60 mA per pixel bij 100% wit (RGB max)
Voorbeeldbelasting: 50 px ≈ 3,0 A · 100 px ≈ 6,0 A
Voeding-reserve: +20–30% gebruikelijk
Power-injectie: afhankelijk van kabellengte, doorsnede, topologie en toegestane ΔU

Vuistregel: ΔU = I · R (heen + terug). Bepaal injectiepunten op basis van metingen/ΔU, niet op gevoel.

WS2811 data & systeemintegratie

Data: Single-Wire NZR; daisy-chain forwarding
GND-referentie: gemeenschappelijke massa tussen controller, injectie en string is verplicht
Controller → eerste pixel: zo kort mogelijk; bij lange runs is buffering/conditionering gangbaar
Richting: DIN/DO pijl/markering volgen
Topologie: segmenteren in power-segmenten; data-routing controller-conform

Outdoor & connectors

De pixels zijn IP68 (ingegoten). Voor langdurig buitengebruik tellen ook het connectorsysteem en de mechanische uitvoering mee. xConnect® is doorgaans bedoeld voor robuuste outdoor plug-verbindingen. JST-SM is gangbaar, maar vereist buiten vaak extra afdichting (krimpkous/gel/behuizing) en goede trekontlasting, afhankelijk van de montage.

Garantie volgens garantievoorwaarden.

FAQ

Hoe lang is een string bij 10 cm (4") pitch?

De lengte wordt vooral bepaald door het aantal pixels: 50 pixels ≈ 5 m, 100 pixels ≈ 10 m – plus aansluitkabels (per variant).

Wanneer heb ik power-injectie nodig?

Als de spanning onder belasting te ver inzakt aan het eind van een power-segment (zichtbaar: dimmen/instabiele kleuren) of als metingen het aantonen. Belangrijk: pixel-aantal, helderheid, kabellengtes, doorsnede en topologie.

Welke connector kies ik – JST-SM of xConnect®?

Kies passend bij je controller/verlengersysteem. Voor outdoor plug-verbindingen is xConnect® meestal de robuuste keuze. JST vraagt buiten doorgaans extra afdichting en trekontlasting.

Informazioni sull'articolo	Valore
Controller-IC:	WS2811
Pixel diameter:	12 mm
WEEE-Reg.-Nr.:	DE 32487762
Kabelkleuren:	Zwart
Spanningsbeheer:	Resistor
Pixelafstand:	4 inch (≈ 10 cm)
Kleurdiepte:	24-bit (≈16M kleuren)
Inkortbaar:	Ja, na elke pixel
Bedrijfsspanning:	12 Volt DC
Bedrijfstemperatuur:	-15 tot +60 °C
Sistema di connessione:	xConnect®
Vermogen (string):	~72 W (100 px)
Ontwerpstroom (string):	ca. 6,0 A (100 px @ 100% wit)
Lengte (string):	ca. 10 m
Beschermingsklasse:	IP68
Draaddikte:	18 AWG – 0,75 mm²
Verzendgewicht:	0,80 kg
Inhoud:	100,00 Pixel
