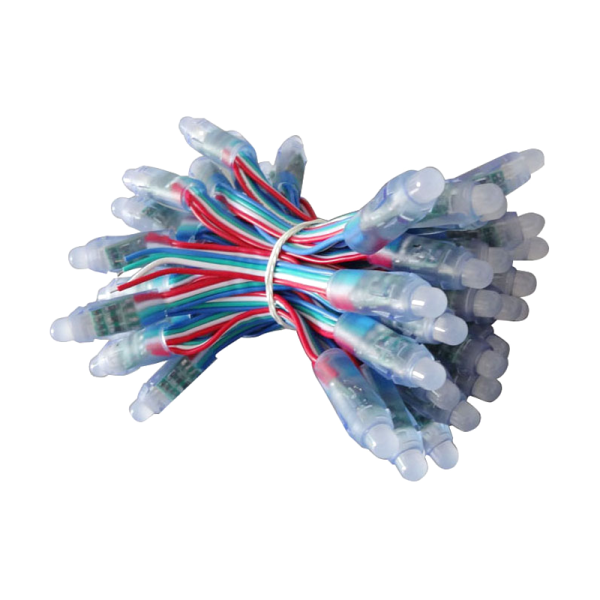

WS2811 RGB Pixelstring (5V DC) – 12mm Bullet, IP68 - 50 pixels - JST-SM - Blauw/Wit/Rood

WS2811 RGB Pixelstring (5V DC) – 12mm Bullet, IP68 - 50 pixels - JST-SM - Blauw/Wit/Rood

Artikelnummer: 10215

GTIN: 4260587330013

WS2811 RGB Pixelstring met 12 mm bullet pixels voor professionele 5 V LED setups.

Protocol:WS2811 (single-wire, 800 kHz)
Voeding:5 V DC
Planning:power injection afhankelijk van load, kabelrun en topologie
Pixels:12 mm bullet, 10 cm pitch (4")
Bescherming:IP68 (gegoten pixels)
Bekabeling:18 AWG / 0,75 mm²

50 px JST-SM kabel blauw/wit/rood 3 jaar garantie

Details en omvang: garantievoorwaarden.

Artikel momenteel niet op voorraad

Choose tax zone / country of delivery

Momenteel niet beschikbaar

Waarschuwen wanneer beschikbaar

Momenteel niet beschikbaar

WS2811 RGB Pixelstring (5 V DC) – 12 mm Bullet, 10 cm Pitch, IP68

Adresseerbare RGB pixelstring met WS2811 data (single-wire NZR) voor 5 V installaties. In 5 V setups hangen stabiele resultaten vooral af van power-distributie, power injection en een goede GND-referentie.

WS2811 – protocol & technische basis

WS2811 is een beproefde standaard voor digitaal adresseerbare RGB pixels. Het datasignaal is single-wire NZR (typisch tot 800 kHz). Elke pixel leest zijn deel (meestal 24 bit) en stuurt de rest door naar de volgende pixel (daisy-chain).

Basis-specificaties

Chip/protocol: WS2811, single-wire NZR, tot 800 kHz
Voeding: 5 V DC
Pixels: 12 mm bullet, RGB, individueel adresseerbaar
Pitch: 10 cm (4") standaard
Bescherming: IP68 (gegoten pixels)
Bekabeling: 18 AWG / 0,75 mm²
Mechanisch: geschikt voor 12 mm montagegaten (gangbare pixel mounts/platen)

Varianten – zo kies je correct

Aantal pixels: 50 of 100
Connector: passend bij je systeem (JST-SM of xConnect®)
Kabelkleur: per variant
Speciale lengtes: projectmatig / op aanvraag

Let op: IP68 geldt voor de gegoten pixels. Outdoor-geschiktheid van het totale systeem hangt ook af van connectorafdichting en trekontlasting.

Elektrische planning (stroom, spanningsval, power injection)

Ontwerpstroom: tot ca. 60 mA per pixel bij 100% wit (RGB vol)
Voorbeeld load: 50 px ≈ 3,0 A · 100 px ≈ 6,0 A
PSU-reserve: typisch +20–30%
Spanningsval: bij 5 V sneller relevant door hogere stroom (lengte / aderdoorsnede / topologie)
Power injection: bepaal injectiepunten op basis van metingen/ΔU

Vuistregel: ΔU = I · R (heen- en teruggeleider). Meet onder belasting aan begin en eind van het segment.

WS2811 datasignaal & systeemintegratie

Signaal: single-wire NZR; daisy-chain
GND-referentie: gedeelde massa tussen controller, injection en string is verplicht
Controller → eerste pixel: zo kort mogelijk; bij lange runs is buffering/signal conditioning gebruikelijk
Richting: let op DIN/DO (markering/pijl), anders reageert de string niet
Topologie: grotere builds opdelen in power-segmenten; data routing conform controller

Test-setup: start op 20–30% helderheid en verhoog stap voor stap. Zo scheid je power-issues (ΔU) van signaal-issues.

Outdoor & connector-systemen

Pixels zijn IP68 (gegoten). Voor duurzame outdoor-installaties zijn ook het connector-systeem en de mechanica belangrijk. xConnect® is doorgaans ontworpen voor robuuste outdoor plugverbindingen. JST-SM is gangbaar, maar vereist buiten vaak extra afdichting (krimp/gel/behuizing) en trekontlasting.

Garantie volgens garantievoorwaarden.

FAQ

Hoe lang is de string bij 10 cm pitch?

Bij 10 cm (4") pitch hangt de lengte vooral af van het aantal pixels: 50 pixels ≈ 5 m, 100 pixels ≈ 10 m – plus aansluitdraden (variant-afhankelijk).

Wanneer heb ik power injection nodig bij 5V?

Wanneer de spanning aan het eind van een power-segment onder belasting te ver inzakt (zichtbaar dimmen/kleurshift) of metingen het aangeven. Belangrijk: aantal pixels, helderheid, kabellengtes, aderdoorsnede en topologie. Best practice: meten onder belasting en injectiepunten daarop baseren.

Welke connector kies ik – JST-SM of xConnect®?

Kies passend bij je controller/verlengsysteem. Voor plug-and-play outdoor verbindingen is xConnect® doorgaans de robuuste optie. JST-SM vraagt buiten meestal extra afdichting en trekontlasting.

Wat controleer ik eerst bij flikkeren?

1) gedeelde GND tussen controller/injection/string, 2) richting DIN/DO, 3) spanning onder belasting bij eerste en laatste pixel, 4) controller → eerste pixel (te lang) en signal conditioning.

Informazioni sull'articolo	Valore
Bedrijfsspanning:	5 Volt DC
Controller-IC:	WS2811
Pixel diameter:	12 mm
WEEE-Reg.-Nr.:	DE 32487762
Pixelafstand:	4 inch (≈ 10 cm)
Kleurdiepte:	24-bit (≈16M kleuren)
Inkortbaar:	Ja, na elke pixel
Ontwerpstroom (string):	ca. 3,0 A (50 px @ 100% wit)
Lengte (string):	ca. 5 m
Bedrijfstemperatuur:	-15 tot +60 °C
Beschermingsklasse:	IP68
Draaddikte:	18 AWG – 0,75 mm²
Vermogen (string):	~15 W (50 px)
Kabelkleuren:	Blauw/Wit/Rood
Verzendgewicht:	0,40 kg
Inhoud:	50,00 Pixel
