Beschreibung
Acht DMX-Universen aus dem Netzwerk, mit RDM, Merging und PoE
Die MADRIX® STELLA 8 setzt Art-Net oder sACN in DMX512 um und umgekehrt: acht Ports, jeder einzeln als Aus- oder Eingang einstellbar. Dazu kommen RDM, Echtzeit-Merging mehrerer Quellen und Versorgung über das Netzwerkkabel (PoE).
Passt das zu meinem Projekt?
Dafür ist die STELLA 8 gemacht
- DMX-Leuchten, Dimmer oder Pixel-Controller mit DMX-Eingang in größerer Zahl an ein Art-Net- oder sACN-Netz anbinden, bis zu acht Universen an einem Gerät
- DMX-Signale von Pulten ins Netzwerk einspeisen, jeder Port ist auch als Eingang nutzbar
- Signale auffrischen, zusammenführen oder verteilen: als Booster, Merger oder Splitter
- Leuchten über RDM einrichten und überwachen, bis zu 170 RDM-Geräte je Port
- Einbau im Schaltschrank auf der 35-mm-Hutschiene oder Wandmontage, Versorgung wahlweise per PoE
Dafür nicht
- Nur ein oder zwei Universen: dafür reicht die STELLA mit zwei Ports
- Pixel-LEDs direkt ohne DMX-Controller: die STELLA 8 gibt DMX aus, keine SPI-Pixeldaten
- Montage im Freien: das Gehäuse hat Schutzart IP20
Gut zu wissen: RDM-Geräte an der STELLA 8 sind laut Hersteller automatisch für MADRIX RADAR freigeschaltet, eine RADAR-fusion-Lizenz brauchen Sie für diese Geräte nicht.
8DMX-Ports, je Ein- oder Ausgang
4.096DMX-Kanäle (8 Universen)
170RDM-Geräte je Port
1 GBit/sNetzwerk, PoE-Versorgung
Acht Ports, jeder frei einstellbar
- Acht DMX-Ports über dreipolige Steckklemmen, je Port als Aus- oder Eingang
- Art-Net (I, II, 3, 4, inklusive ArtSync) und sACN (E1.31)
- RDM und ArtRdm: erkennt bis zu 170 RDM-Geräte je Port, Leuchten aus der Ferne adressieren und überwachen
Netzwerk, PoE und Merging

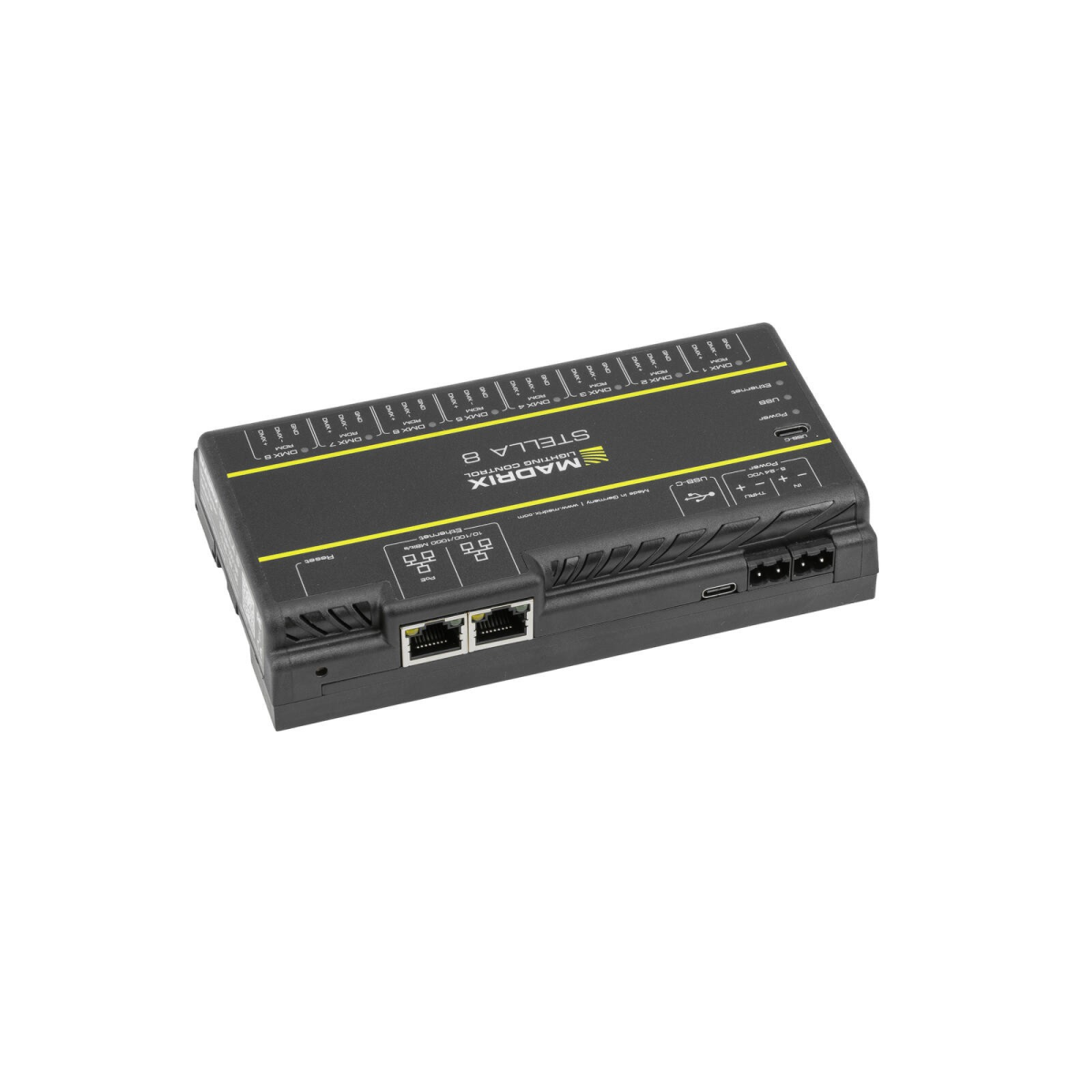

- Zwei RJ45-Buchsen mit 1 GBit/s und Durchschleifen zum nächsten Gerät, Versorgung per PoE (IEEE 802.3af) über die rechte Buchse
- Merging mehrerer Quellen in Echtzeit, Booster-, Merger- und Splitter-Betrieb, Backup-Strategien bei Verbindungsverlust oder nach Priorität der Quellen
- Snapshots: ein Einzelbild im Gerät speichern, als Quelle oder als Rückfallebene
Weitere Eckdaten
- Versorgung: 5–24 V DC über Schraubklemme, 5 V über USB‑C oder PoE, Leistungsaufnahme bis 5 W
- USB: 2 × USB‑C, Netzwerk über USB für Einrichtung und Daten, mit fester IP-Adresse als Rückfallebene
- Gehäuse: 86 × 156,3 × 31,8 mm, 206 g, IP20, Betrieb −10 °C bis 70 °C, Luftfeuchte 5–80 % nicht kondensierend
- Konfiguration über die eingebaute Web-Oberfläche, mehrsprachig und für Mobilgeräte, passwortgeschützt; 12 Status- und 4 Netzwerk-LEDs
Herstellerangaben MADRIX.
Anschluss
In drei Schritten in Betrieb
- Versorgen. PoE über die rechte Netzwerkbuchse, 5–24 V DC an die Schraubklemme oder 5 V über USB‑C.
- DMX anklemmen. Die DMX-Leitungen an die dreipoligen Klemmen der Ports 1 bis 8.
- Einrichten. In der Web-Oberfläche je Port Richtung und Universum festlegen, bei Bedarf Merging und Backup einstellen, dann Art-Net oder sACN senden.
Die STELLA 8 gibt DMX aus, keine SPI-Pixeldaten. Pixel-LEDs brauchen dahinter einen DMX-fähigen Pixel-Controller.

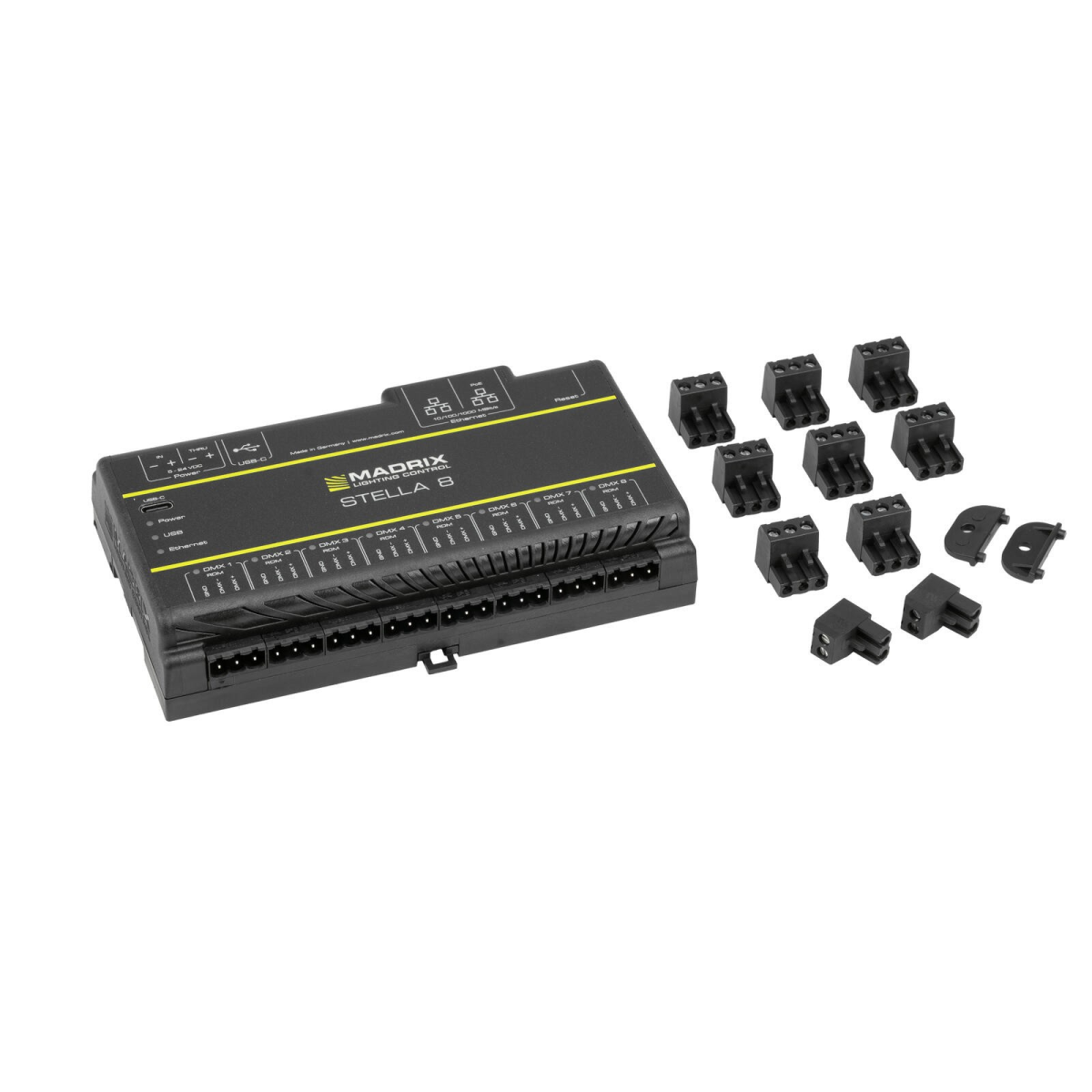

Lieferumfang
- MADRIX STELLA 8
- Steckbare Schraubklemmen (8 × 3-polig, 2 × 2-polig)
- 2 Halter für die Wandmontage
- Technische Anleitung / Kurzanleitung
Häufige Fragen
Brauche ich für RDM-Geräte an der STELLA 8 eine RADAR-Lizenz?
Nein. RDM-Geräte an der STELLA 8 sind laut Hersteller automatisch für MADRIX RADAR freigeschaltet. Eine fusion-Lizenz brauchen Sie nur für Geräte an Nodes anderer Hersteller.
Kann die STELLA 8 mehrere Quellen zusammenführen?
Ja. Sie führt mehrere Datenströme in Echtzeit zu einem Ausgangssignal zusammen und kann bei Verbindungsverlust oder nach Priorität auf eine andere Quelle umschalten.
Worin unterscheidet sich die STELLA 8 von der STELLA?
Die STELLA 8 hat acht DMX-Ports statt zwei, Netzwerkbuchsen mit 1 GBit/s statt 100 MBit/s, USB‑C und lässt sich per PoE versorgen.
Ist ein Netzteil dabei?
Nein. Sie versorgen die STELLA 8 per PoE, über USB‑C oder mit 5–24 V DC an der Schraubklemme.
Unsicher, ob zwei oder acht Ports zu Ihrem Aufbau passen? Schildern Sie uns Ihr Projekt, wir sagen Ihnen, womit Sie am besten fahren.
Projekt besprechenTechnische Daten
| Produkteigenschaft | Wert |
|---|---|
| Betriebstemperatur: | −10 °C bis 70 °C |
| Ethernet-Anschluss: | 2 × RJ45, 1 GBit/s, PoE |
| Montage: | 35-mm-Hutschiene oder Wand |
| Abmessungen: | 86 × 156,3 × 31,8 mm |
| Leistungsaufnahme: | bis 5 W |
| Gewicht: | 206 g |
| Lieferumfang: | Steckbare Schraubklemmen (8 × 3-polig, 2 × 2-polig), 2 Halter für die Wandmontage, Technische Anleitung / Kurzanleitung |
| Schutzart: | IP20 |
| DMX-Universen: | 8 |
| RDM-Geräte: | 170 je Port |
| DMX-Ports: | 8, je Ein- oder Ausgang |
| Versandgewicht: | 0,50 kg |
