Beschreibung
Zwei DMX-Universen aus dem Netzwerk, mit RDM
Die MADRIX® STELLA setzt Art-Net oder sACN direkt in DMX512 um und gibt zwei Universen aus, wahlweise auch als Eingang. Sie funktioniert mit MADRIX 5 ebenso wie als normaler Node mit anderen Pulten, Controllern und Programmen.
Passt das zu meinem Projekt?
Dafür ist die STELLA gemacht
- Klassische DMX-Leuchten, Dimmer oder Pixel-Controller mit DMX-Eingang an ein Art-Net- oder sACN-Netz anbinden
- DMX-Signale von einem Pult ins Netzwerk einspeisen, die Ports sind auch als Eingang nutzbar
- Leuchten über RDM einrichten und überwachen, bis zu 170 RDM-Geräte je Port

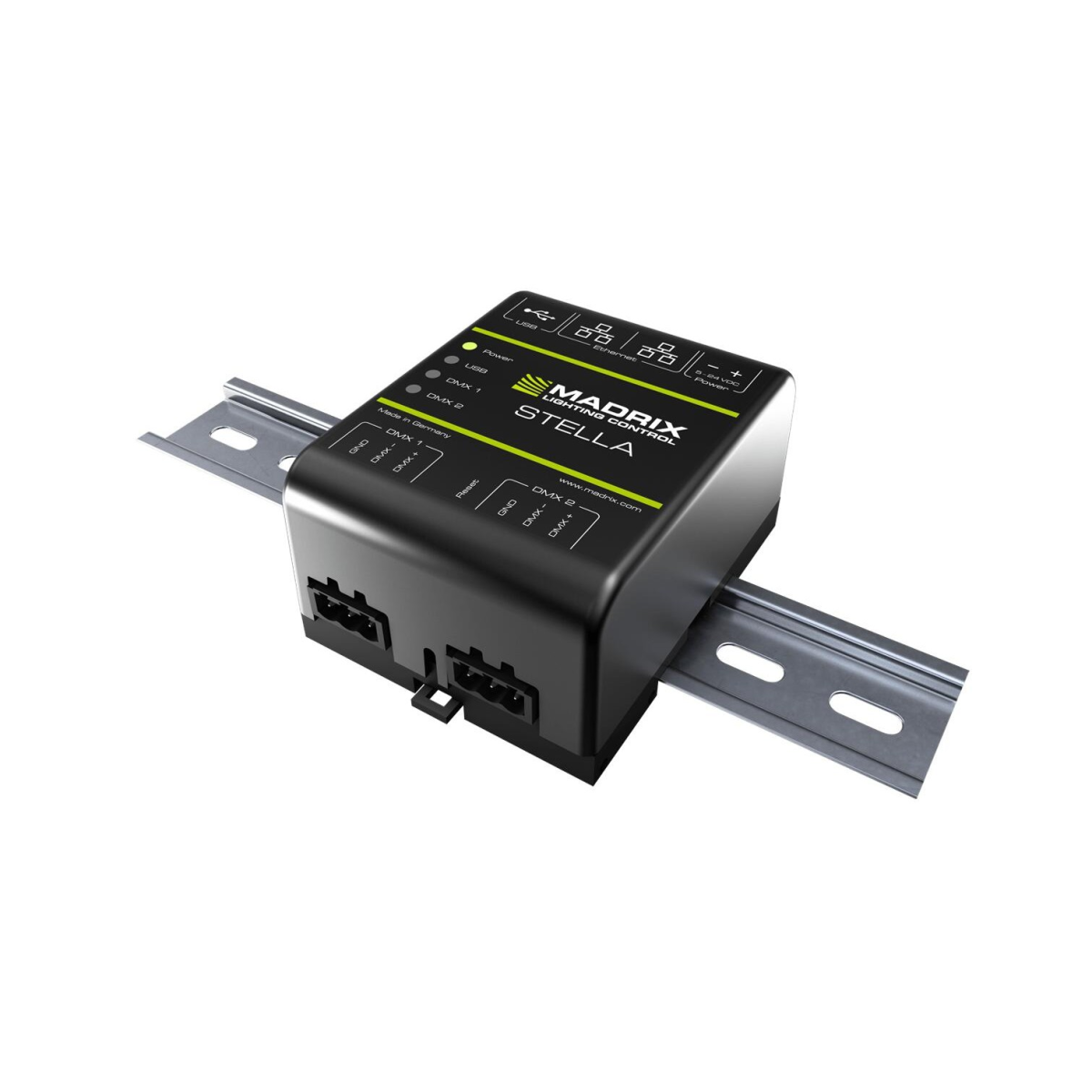

- Einbau im Schaltschrank auf der 35-mm-Hutschiene oder Wandmontage
Dafür nicht
- Mehr als zwei Universen an einem Gerät: dann die STELLA 8 mit acht Ports
- Pixel-LEDs direkt ohne DMX-Controller: dafür ist die NEBULA mit SPI-Ports gedacht
- Montage im Freien: das Gehäuse hat Schutzart IP20
Gut zu wissen: RDM-Geräte an der STELLA sind laut Hersteller automatisch für MADRIX RADAR lizenziert, eine RADAR-fusion-Lizenz brauchen Sie für diese Geräte nicht.
2DMX-Ports, je Ein- oder Ausgang
1.024DMX-Kanäle (2 Universen)
170RDM-Geräte je Port
90 × 70mm Grundfläche, Hutschiene
DMX raus, DMX rein
- Zwei DMX-Ports über steckbare Schraubklemmen, je Port als Aus- oder Eingang einstellbar
- Art-Net (I, II, 3, 4, inklusive ArtSync) und sACN (E1.31) laut offizieller Protokollspezifikation
- USB 2.0 für die direkte Verbindung mit MADRIX 5
RDM an Bord
- Erkennt bis zu 170 RDM-Geräte je Port
- Leuchten aus der Ferne adressieren und überwachen, auch mit MADRIX RADAR

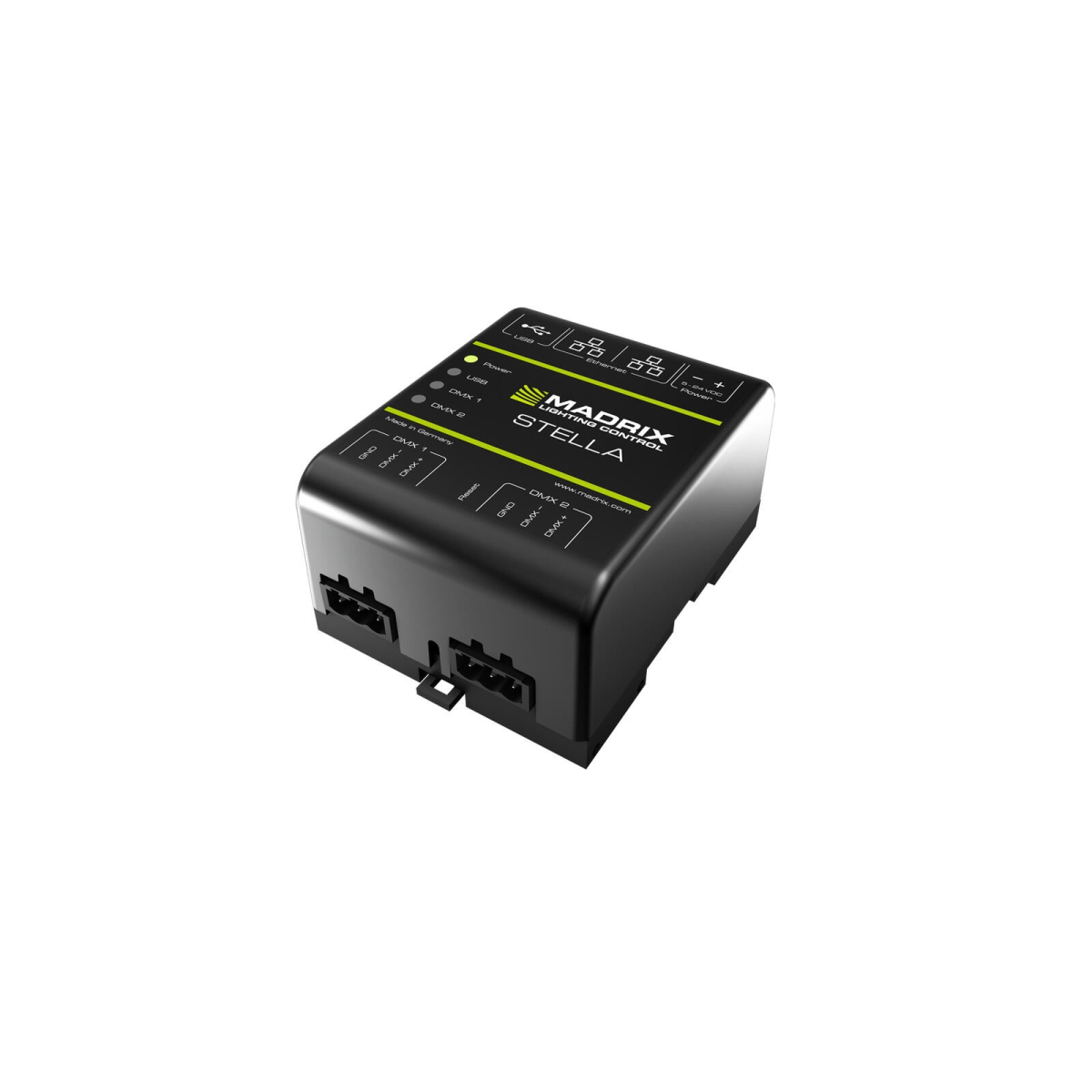

- Konfiguration über die eingebaute Web-Konfigurationsseite, 9 Status-LEDs abschaltbar
Gemeinsame Eckdaten
- Versorgung: 5–24 V DC über Schraubklemme oder 5 V über USB, Leistungsaufnahme unter 1,5 W
- Netzwerk: 2 × RJ45 mit Durchschleifen zum nächsten Gerät, 10/100 MBit/s
- Gehäuse: 90 × 70 × 46 mm, IP20, Betrieb −10 °C bis 70 °C
- Konfiguration über die eingebaute Web-Konfigurationsseite, 5 Status- und 4 Netzwerk-LEDs, abschaltbar
Herstellerangaben MADRIX.
Anschluss
In drei Schritten in Betrieb
- Versorgen. 5–24 V DC an die Schraubklemme oder 5 V über USB.
- DMX anklemmen. Die DMX-Leitungen an die beiden dreipoligen Klemmen der Ports.
- Einrichten. Auf der Web-Konfigurationsseite je Port Richtung und Universum festlegen, dann Art-Net oder sACN senden.
Die STELLA gibt DMX aus, keine SPI-Pixeldaten. Pixel-LEDs brauchen dahinter einen DMX-fähigen Pixel-Controller.
Lieferumfang
- MADRIX STELLA
- Steckbare Schraubklemmen (2 × 3-polig, 1 × 2-polig)
- USB-2.0-Kabel
- 2 Halter für die Wandmontage
- Kurzanleitung
Häufige Fragen
Funktioniert die STELLA auch ohne MADRIX?
Ja. Laut Hersteller hält sie die offiziellen Protokollspezifikationen ein und lässt sich als normaler Node mit anderen Pulten, Controllern und Programmen verwenden.
Brauche ich für RDM-Geräte an der STELLA eine RADAR-Lizenz?
Nein. RDM-Geräte an der STELLA sind laut Hersteller automatisch für MADRIX RADAR lizenziert. Eine fusion-Lizenz brauchen Sie nur für Geräte an Nodes anderer Hersteller.

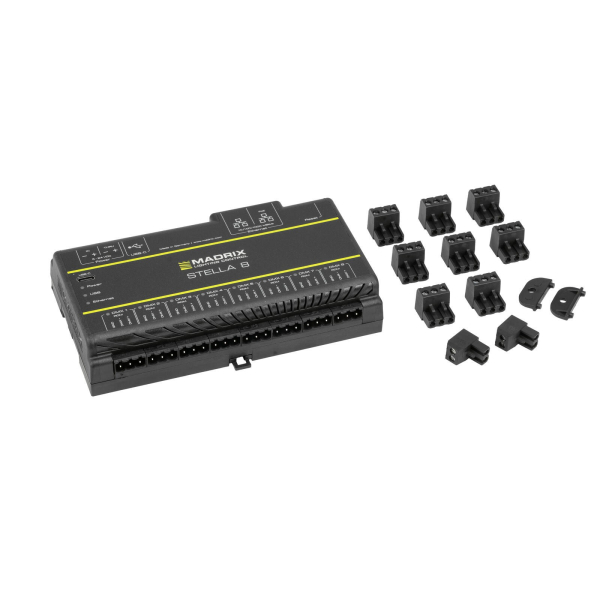

Worin unterscheidet sich die STELLA von der STELLA 8?
Die STELLA hat zwei DMX-Ports, die STELLA 8 acht, dazu schnellere Netzwerkbuchsen, USB‑C und Versorgung per PoE.
Unsicher, welches Gerät zu Ihrem Aufbau passt? Schildern Sie uns Ihr Projekt, wir sagen Ihnen, womit Sie am besten fahren.
Projekt besprechenTechnische Daten
| Produkteigenschaft | Wert |
|---|---|
| Steuerprotokoll: | ArtNetE1.31 |
| Betriebstemperatur: | −10 °C bis 70 °C |
| Ethernet-Anschluss: | 2 × RJ45, 10/100 MBit/s |
| Montage: | 35-mm-Hutschiene oder Wand |
| Abmessungen: | 90 × 70 × 46 mm |
| Leistungsaufnahme: | unter 1,5 W |
| Lieferumfang: | Steckbare Schraubklemmen (2 × 3-polig, 1 × 2-polig), USB-2.0-Kabel, 2 Halter für die Wandmontage, Kurzanleitung |
| Schutzart: | IP20 |
| DMX-Universen: | 2 |
| RDM-Geräte: | 170 je Port |
| DMX-Ports: | 2, je Ein- oder Ausgang |
| Betriebsspannung: | 5 - 24 Volt DC |
| Versandgewicht: | 0,40 kg |
