Descripción de la
Dos universos DMX desde la red, con RDM

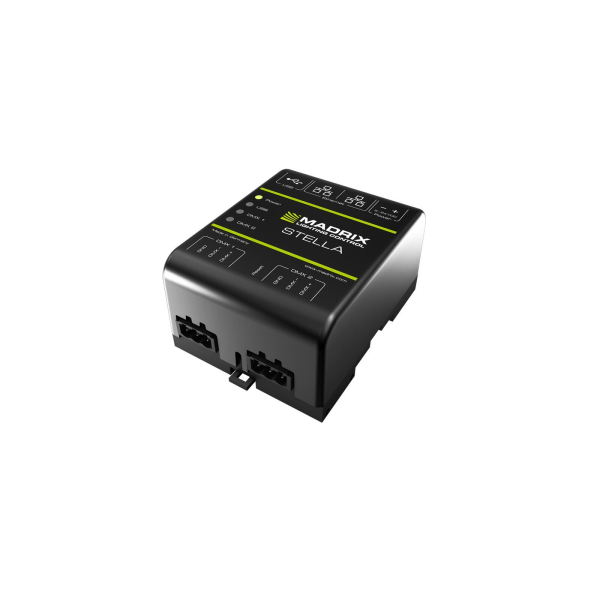

La MADRIX® STELLA convierte Art-Net o sACN directamente en DMX512 y emite dos universos, opcionalmente también como entrada. Funciona con MADRIX 5 y también como nodo normal con otras mesas, controladores y programas.
¿Es adecuado para mi proyecto?
Para qué está pensado el STELLA
- Conectar focos DMX clásicos, dimmers o controladores de píxeles con entrada DMX a una red Art-Net o sACN
- Introducir en la red señales DMX de una mesa, los puertos también sirven como entrada
- Configurar y supervisar focos por RDM, hasta 170 equipos RDM por puerto
- Montaje en armario sobre carril DIN de 35 mm o en pared
No adecuado para
- Más de dos universos en un equipo: entonces la STELLA 8 con ocho puertos
- LED de píxeles directamente sin controlador DMX: para eso está la NEBULA con puertos SPI
- Montaje en exterior: la carcasa tiene protección IP20

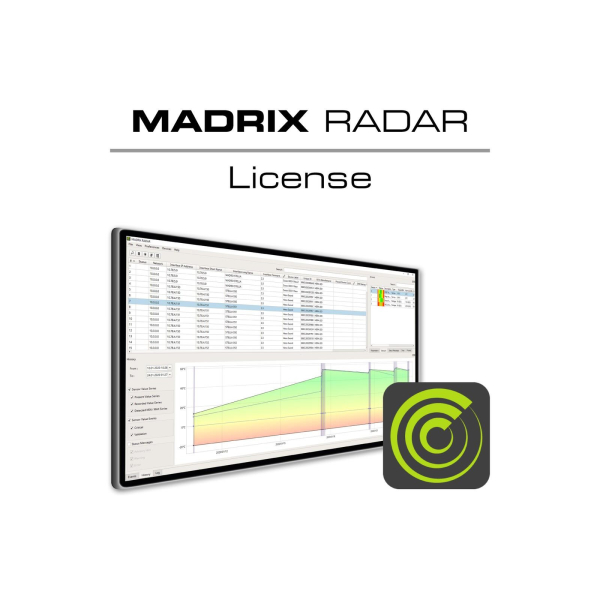

Conviene saber: según el fabricante, los equipos RDM conectados a la STELLA están licenciados automáticamente para MADRIX RADAR; para ellos no necesita una licencia RADAR fusion.
2puertos DMX, cada uno entrada o salida
1.024canales DMX (2 universos)
170equipos RDM por puerto
90 × 70mm de superficie, carril DIN
DMX de salida, DMX de entrada
- Dos puertos DMX mediante bornes de tornillo enchufables, cada puerto configurable como salida o entrada
- Art-Net (I, II, 3, 4, incluido ArtSync) y sACN (E1.31) según la especificación oficial de los protocolos
- USB 2.0 para la conexión directa con MADRIX 5
RDM integrado
- Detecta hasta 170 equipos RDM por puerto
- Direccionar y supervisar focos a distancia, también con MADRIX RADAR
- Configuración mediante la página web integrada, 9 LED de estado desactivables
Datos comunes
- Alimentación: 5–24 V CC por borne de tornillo o 5 V por USB, consumo inferior a 1,5 W
- Red: 2 × RJ45 con encadenamiento al siguiente equipo, 10/100 Mbit/s
- Carcasa: 90 × 70 × 46 mm, IP20, funcionamiento de −10 °C a 70 °C
- Configuración mediante la página web integrada, 5 LED de estado y 4 LED de red, desactivables
Datos del fabricante MADRIX.
Conexión
En marcha en tres pasos
- Alimentar. 5–24 V CC al borne de tornillo o 5 V por USB.
- Conectar DMX. Los cables DMX a los dos bornes de 3 polos de los puertos.
- Configurar. En la página web defina la dirección y el universo de cada puerto y envíe Art-Net o sACN.
La STELLA emite DMX, no datos de píxel SPI. Los LED de píxeles necesitan detrás un controlador de píxeles compatible con DMX.
Contenido del envío
- MADRIX STELLA
- Bornes de tornillo enchufables (2 × 3 polos, 1 × 2 polos)
- Cable USB 2.0
- 2 soportes de montaje en pared
- Guía de inicio rápido
Preguntas frecuentes
¿La STELLA funciona también sin MADRIX?
Sí. Según el fabricante cumple las especificaciones oficiales de los protocolos y puede usarse como nodo normal con otras mesas, controladores y programas.
¿Necesito una licencia RADAR para los equipos RDM de la STELLA?
No. Según el fabricante, los equipos RDM conectados a la STELLA están licenciados automáticamente para MADRIX RADAR. Solo necesita una licencia fusion para equipos en nodos de otros fabricantes.

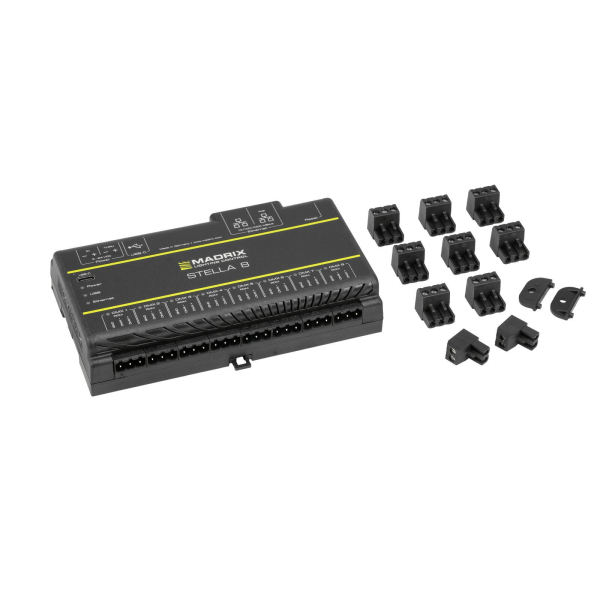

¿En qué se diferencia la STELLA de la STELLA 8?
La STELLA tiene dos puertos DMX, la STELLA 8 ocho, además de puertos de red más rápidos, USB‑C y alimentación por PoE.
¿No sabe qué equipo encaja con su montaje? Cuéntenos su proyecto y le diremos qué le conviene.
Consultar proyectoDatos técnicos
| Propiedad del producto | Valor |
|---|---|
| Protocolo de control: | ArtNetE1.31 |
| Temperatura de funcionamiento: | −10 °C a 70 °C |
| Puertos Ethernet: | 2 × RJ45, 10/100 Mbit/s |
| Montaje: | Carril DIN de 35 mm o pared |
| Dimensiones: | 90 × 70 × 46 mm |
| Consumo: | inferior a 1,5 W |
| Contenido del envío: | Bornes de tornillo enchufables (2 × 3 polos, 1 × 2 polos), Cable USB 2.0, 2 soportes de montaje en pared, Guía de inicio rápido |
| Grado de protección: | IP20 |
| Universos DMX: | 2 |
| Dispositivos RDM: | 170 por puerto |
| Puertos DMX: | 2, cada uno entrada o salida |
| Voltaje de funcionamiento: | 5 - 24 Volt DC |
| Peso del envío: | 0,40 kg |
