Beschrijving
Twee DMX-universes uit het netwerk, met RDM

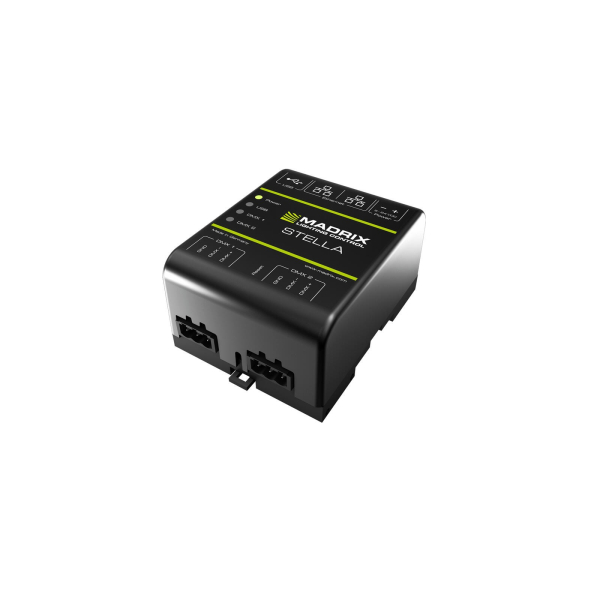

De MADRIX® STELLA zet Art-Net of sACN direct om in DMX512 en geeft twee universes uit, desgewenst ook als ingang. Hij werkt met MADRIX 5 en ook als gewone node met andere lichttafels, controllers en programma's.
Past dit bij mijn project?
Waarvoor de STELLA bedoeld is
- Klassieke DMX-armaturen, dimmers of pixelcontrollers met DMX-ingang aansluiten op een Art-Net- of sACN-netwerk
- DMX-signalen van een lichttafel in het netwerk invoeren, de poorten zijn ook als ingang te gebruiken
- Armaturen via RDM instellen en bewaken, tot 170 RDM-apparaten per poort
- Inbouw in de schakelkast op een 35 mm-DIN-rail of wandmontage
Niet geschikt voor
- Meer dan twee universes op één apparaat: dan de STELLA 8 met acht poorten
- Pixel-LED's direct zonder DMX-controller: daarvoor is de NEBULA met SPI-poorten bedoeld
- Montage buiten: de behuizing heeft beschermingsgraad IP20
Goed om te weten: volgens de fabrikant zijn RDM-apparaten aan de STELLA automatisch gelicentieerd voor MADRIX RADAR; voor deze apparaten hebt u geen RADAR fusion-licentie nodig.
2DMX-poorten, elk in- of uitgang
1.024DMX-kanalen (2 universes)
170RDM-apparaten per poort
90 × 70mm grondvlak, DIN-rail
DMX eruit, DMX erin
- Twee DMX-poorten via insteekbare schroefklemmen, elke poort instelbaar als uit- of ingang
- Art-Net (I, II, 3, 4, inclusief ArtSync) en sACN (E1.31) volgens de officiële protocolspecificatie
- USB 2.0 voor de directe verbinding met MADRIX 5
RDM aan boord
- Herkent tot 170 RDM-apparaten per poort
- Armaturen op afstand adresseren en bewaken, ook met MADRIX RADAR
- Configuratie via de ingebouwde webconfiguratiepagina, 9 status-LED's uitschakelbaar
Gemeenschappelijke kerngegevens
- Voeding: 5–24 V DC via schroefklem of 5 V via USB, opgenomen vermogen onder 1,5 W
- Netwerk: 2 × RJ45 met doorlussen naar het volgende apparaat, 10/100 Mbit/s
- Behuizing: 90 × 70 × 46 mm, IP20, gebruik van −10 °C tot 70 °C
- Configuratie via de ingebouwde webconfiguratiepagina, 5 status- en 4 netwerk-LED's, uitschakelbaar
Fabrikantgegevens MADRIX.
Aansluiting
In drie stappen in gebruik
- Voeden. 5–24 V DC op de schroefklem of 5 V via USB.
- DMX aansluiten. De DMX-kabels op de twee 3-polige klemmen van de poorten.
- Instellen. Leg op de webconfiguratiepagina per poort richting en universe vast en verstuur dan Art-Net of sACN.
De STELLA geeft DMX uit, geen SPI-pixeldata. Pixel-LED's hebben daarachter een DMX-geschikte pixelcontroller nodig.
Leveringsomvang
- MADRIX STELLA
- Insteekbare schroefklemmen (2 × 3-polig, 1 × 2-polig)
- USB 2.0-kabel
- 2 beugels voor wandmontage
- Snelstartgids
Veelgestelde vragen
Werkt de STELLA ook zonder MADRIX?
Ja. Volgens de fabrikant houdt hij zich aan de officiële protocolspecificaties en is hij als gewone node te gebruiken met andere lichttafels, controllers en programma's.
Heb ik voor RDM-apparaten aan de STELLA een RADAR-licentie nodig?
Nee. Volgens de fabrikant zijn RDM-apparaten aan de STELLA automatisch gelicentieerd voor MADRIX RADAR. Een fusion-licentie hebt u alleen nodig voor apparaten aan nodes van andere fabrikanten.

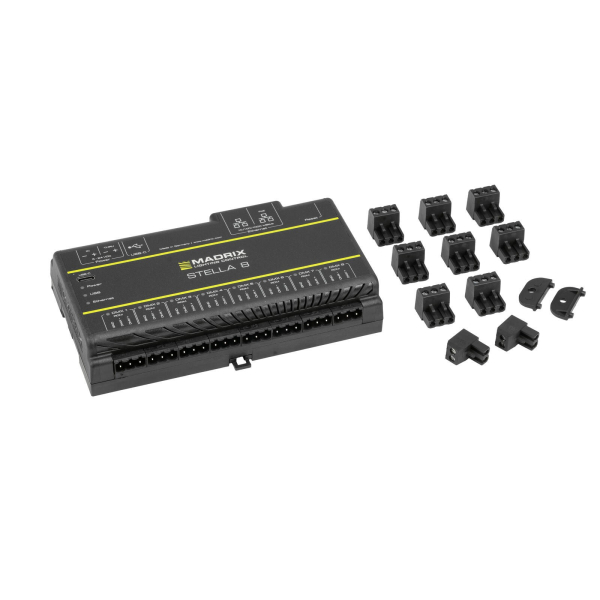

Wat is het verschil tussen de STELLA en de STELLA 8?
De STELLA heeft twee DMX-poorten, de STELLA 8 acht, plus snellere netwerkpoorten, USB‑C en voeding via PoE.
Weet u niet welk apparaat bij uw opstelling past? Beschrijf uw project, wij vertellen u wat het beste werkt.
Project besprekenTechnische gegevens
| Informazioni sull'articolo | Valore |
|---|---|
| Besturingsprotocol: | ArtNetE1.31 |
| Bedrijfstemperatuur: | −10 °C tot 70 °C |
| Ethernet-poorten: | 2 × RJ45, 10/100 Mbit/s |
| Montage: | 35 mm-DIN-rail of wand |
| Afmetingen: | 90 × 70 × 46 mm |
| Opgenomen vermogen: | onder 1,5 W |
| Leveringsomvang: | Insteekbare schroefklemmen (2 × 3-polig, 1 × 2-polig), USB 2.0-kabel, 2 beugels voor wandmontage, Snelstartgids |
| Beschermingsgraad: | IP20 |
| DMX-universes: | 2 |
| RDM-apparaten: | 170 per poort |
| DMX-poorten: | 2, elk in- of uitgang |
| Bedrijfsspanning: | 5 - 24 Volt DC |
| Verzendgewicht: | 0,40 kg |
