Description
Deux univers DMX depuis le réseau, avec RDM
La MADRIX® STELLA convertit l'Art-Net ou le sACN directement en DMX512 et sort deux univers, au choix aussi en entrée. Elle fonctionne avec MADRIX 5 comme en nœud classique avec d'autres consoles, contrôleurs et logiciels.
- Est-ce adapté à mon projet ?
- Caractéristiques techniques
- Raccordement
- Contenu de la livraison
- Questions fréquentes
Est-ce adapté à mon projet ?
Ce pour quoi le STELLA est conçu
- Raccorder des luminaires DMX classiques, gradateurs ou contrôleurs de pixels à entrée DMX à un réseau Art-Net ou sACN
- Injecter dans le réseau les signaux DMX d'une console, les ports étant aussi utilisables en entrée
- Configurer et surveiller les luminaires via RDM, jusqu'à 170 appareils RDM par port
- Montage en armoire sur rail DIN 35 mm ou montage mural
Non adapté pour

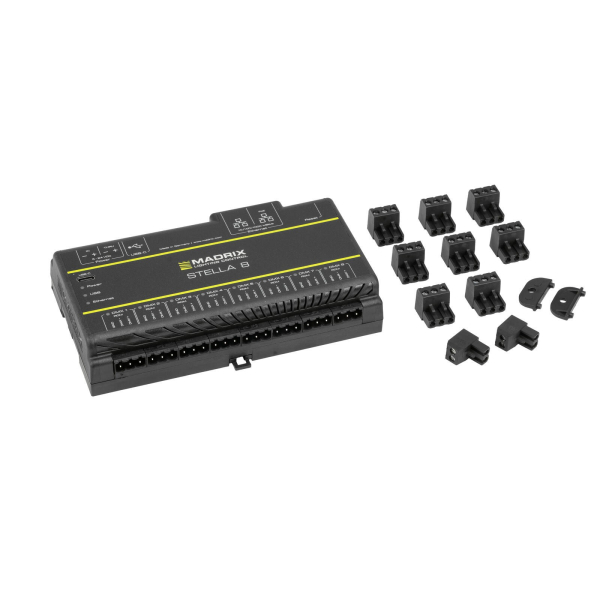

- Plus de deux univers sur un appareil : prendre alors la STELLA 8 à huit ports
- Des LED pixel directement sans contrôleur DMX : c'est le rôle de la NEBULA à ports SPI
- Montage extérieur : le boîtier est IP20
Bon à savoir : selon le fabricant, les appareils RDM raccordés à la STELLA sont automatiquement licenciés pour MADRIX RADAR ; vous n'avez pas besoin de licence RADAR fusion pour ces appareils.
2ports DMX, chacun en entrée ou sortie
1 024canaux DMX (2 univers)
170appareils RDM par port
90 × 70mm d'encombrement, rail DIN
DMX en sortie, DMX en entrée
- Deux ports DMX sur borniers à vis enfichables, chaque port réglable en sortie ou en entrée
- Art-Net (I, II, 3, 4, ArtSync compris) et sACN (E1.31) selon la spécification officielle des protocoles
- USB 2.0 pour la connexion directe à MADRIX 5
RDM intégré
- Détecte jusqu'à 170 appareils RDM par port
- Adresser et surveiller les luminaires à distance, aussi avec MADRIX RADAR
- Configuration via la page web intégrée, 9 LED d'état désactivables
Caractéristiques communes
- Alimentation : 5–24 V CC par bornier à vis ou 5 V par USB, consommation inférieure à 1,5 W
- Réseau : 2 × RJ45 avec chaînage vers l'appareil suivant, 10/100 Mbit/s
- Boîtier : 90 × 70 × 46 mm, IP20, fonctionnement de −10 °C à 70 °C
- Configuration via la page web intégrée, 5 LED d'état et 4 LED réseau, désactivables
Données du fabricant MADRIX.
Raccordement
Opérationnel en trois étapes
- Alimenter. 5–24 V CC sur le bornier à vis ou 5 V par USB.
- Raccorder le DMX. Les câbles DMX sur les deux borniers à 3 pôles des ports.
- Configurer. Sur la page web, définir la direction et l'univers de chaque port, puis envoyer de l'Art-Net ou du sACN.
La STELLA sort du DMX, pas de données pixel SPI. Les LED pixel ont besoin en aval d'un contrôleur de pixels compatible DMX.
Contenu de la livraison
- MADRIX STELLA
- Borniers à vis enfichables (2 × 3 pôles, 1 × 2 pôles)
- Câble USB 2.0
- 2 supports de montage mural
- Guide de démarrage rapide
Questions fréquentes
La STELLA fonctionne-t-elle aussi sans MADRIX ?
Oui. Selon le fabricant, elle respecte les spécifications officielles des protocoles et s'utilise comme nœud classique avec d'autres consoles, contrôleurs et logiciels.
Faut-il une licence RADAR pour les appareils RDM sur la STELLA ?
Non. Selon le fabricant, les appareils RDM raccordés à la STELLA sont automatiquement licenciés pour MADRIX RADAR. Une licence fusion n'est nécessaire que pour les appareils sur des nœuds d'autres fabricants.
Quelle différence entre la STELLA et la STELLA 8 ?
La STELLA a deux ports DMX, la STELLA 8 en a huit, avec en plus des ports réseau plus rapides, l'USB‑C et l'alimentation par PoE.
Vous ne savez pas quel appareil convient à votre installation ? Décrivez-nous votre projet, nous vous dirons ce qui convient le mieux.
Parler de votre projetDonnées techniques
| Caractéristique | Valeur |
|---|---|
| Protocole de contrôle: | ArtNetE1.31 |
| Température de fonctionnement: | −10 °C à 70 °C |
| Ports Ethernet: | 2 × RJ45, 10/100 Mbit/s |
| Montage: | Rail DIN 35 mm ou mur |
| Dimensions: | 90 × 70 × 46 mm |
| Consommation: | inférieure à 1,5 W |
| Contenu de la livraison: | Borniers à vis enfichables (2 × 3 pôles, 1 × 2 pôles), Câble USB 2.0, 2 supports de montage mural, Guide de démarrage rapide |
| Indice de protection: | IP20 |
| Univers DMX: | 2 |
| Appareils RDM: | 170 par port |
| Ports DMX: | 2, chacun en entrée ou sortie |
| Tension de fonctionnement: | 5 - 24 Volt DC |
| Poids de livraison: | 0,40 Kg |
