Descrizione
Due universi DMX dalla rete, con RDM

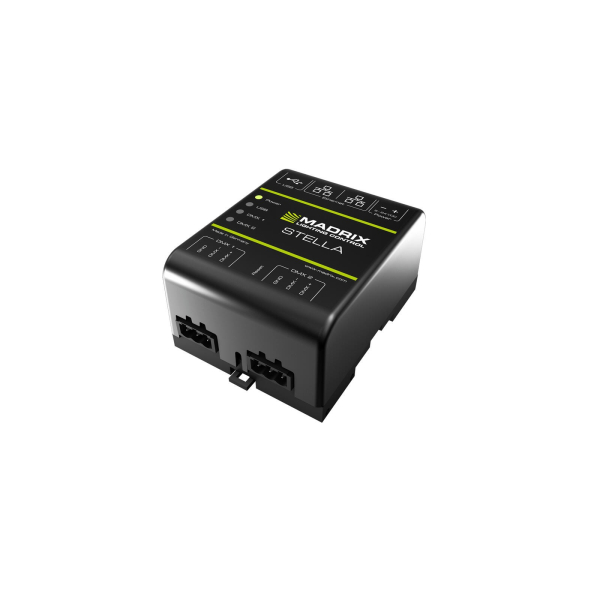

MADRIX® STELLA converte Art-Net o sACN direttamente in DMX512 ed emette due universi, a scelta anche come ingresso. Funziona con MADRIX 5 e anche come normale nodo con altre console, controller e software.
È adatto al mio progetto?
Per cosa è pensato il STELLA
- Collegare apparecchi DMX classici, dimmer o controller di pixel con ingresso DMX a una rete Art-Net o sACN
- Immettere in rete i segnali DMX di una console, le porte sono utilizzabili anche come ingresso
- Configurare e monitorare gli apparecchi tramite RDM, fino a 170 dispositivi RDM per porta
- Montaggio in quadro su guida DIN da 35 mm o a parete
Non adatto per
- Più di due universi su un dispositivo: allora la STELLA 8 con otto porte
- LED pixel direttamente senza controller DMX: a questo serve la NEBULA con porte SPI
- Montaggio all'aperto: la custodia ha grado di protezione IP20
Buono a sapersi: secondo il produttore i dispositivi RDM collegati alla STELLA sono automaticamente licenziati per MADRIX RADAR; per questi dispositivi non serve una licenza RADAR fusion.
2porte DMX, ciascuna ingresso o uscita
1.024canali DMX (2 universi)
170dispositivi RDM per porta
90 × 70mm di ingombro, guida DIN
DMX in uscita, DMX in ingresso
- Due porte DMX tramite morsetti a vite a innesto, ogni porta impostabile come uscita o ingresso
- Art-Net (I, II, 3, 4, incluso ArtSync) e sACN (E1.31) secondo la specifica ufficiale dei protocolli
- USB 2.0 per il collegamento diretto con MADRIX 5
RDM a bordo
- Rileva fino a 170 dispositivi RDM per porta
- Indirizzare e monitorare gli apparecchi a distanza, anche con MADRIX RADAR
- Configurazione tramite la pagina web integrata, 9 LED di stato disattivabili
Dati comuni
- Alimentazione: 5–24 V CC tramite morsetto a vite o 5 V tramite USB, assorbimento inferiore a 1,5 W
- Rete: 2 × RJ45 con collegamento in serie al dispositivo successivo, 10/100 Mbit/s
- Custodia: 90 × 70 × 46 mm, IP20, funzionamento da −10 °C a 70 °C
- Configurazione tramite la pagina web integrata, 5 LED di stato e 4 LED di rete, disattivabili
Dati del produttore MADRIX.
Collegamento
In funzione in tre passaggi
- Alimentare. 5–24 V CC al morsetto a vite o 5 V via USB.
- Collegare il DMX. I cavi DMX ai due morsetti a 3 poli delle porte.
- Configurare. Nella pagina web impostare direzione e universo di ogni porta, poi inviare Art-Net o sACN.
La STELLA emette DMX, non dati pixel SPI. I LED pixel richiedono a valle un controller di pixel compatibile DMX.
Contenuto della fornitura
- MADRIX STELLA
- Morsetti a vite a innesto (2 × 3 poli, 1 × 2 poli)
- Cavo USB 2.0
- 2 staffe per montaggio a parete
- Guida rapida
Domande frequenti
La STELLA funziona anche senza MADRIX?
Sì. Secondo il produttore rispetta le specifiche ufficiali dei protocolli e si può usare come normale nodo con altre console, controller e software.
Serve una licenza RADAR per i dispositivi RDM sulla STELLA?
No. Secondo il produttore i dispositivi RDM collegati alla STELLA sono automaticamente licenziati per MADRIX RADAR. Una licenza fusion serve solo per dispositivi su nodi di altri produttori.

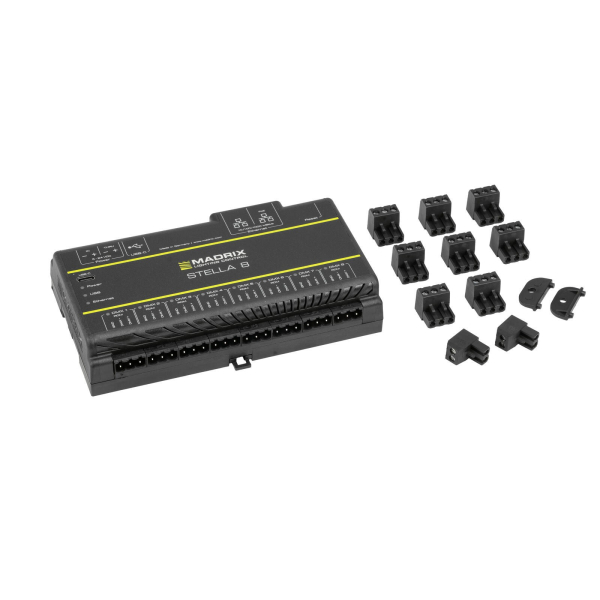

In cosa si differenzia la STELLA dalla STELLA 8?
La STELLA ha due porte DMX, la STELLA 8 otto, inoltre porte di rete più veloci, USB‑C e alimentazione tramite PoE.
Non sapete quale dispositivo si adatta al vostro allestimento? Descriveteci il progetto, vi diremo cosa conviene.
Parliamo del progettoDati tecnici
| Informazioni sull'articolo | Valore |
|---|---|
| Protocollo di controllo: | ArtNetE1.31 |
| Temperatura di esercizio: | da −10 °C a 70 °C |
| Porte Ethernet: | 2 × RJ45, 10/100 Mbit/s |
| Montaggio: | Guida DIN da 35 mm o parete |
| Dimensioni: | 90 × 70 × 46 mm |
| Assorbimento: | inferiore a 1,5 W |
| Contenuto della confezione: | Morsetti a vite a innesto (2 × 3 poli, 1 × 2 poli), Cavo USB 2.0, 2 staffe per montaggio a parete, Guida rapida |
| Grado di protezione: | IP20 |
| Universi DMX: | 2 |
| Dispositivi RDM: | 170 per porta |
| Porte DMX: | 2, ciascuna ingresso o uscita |
| Tensione di funzionamento: | 5 - 24 Volt DC |
| Peso di spedizione: | 0,40 kg |
