Otto linee, 300 metri, 16.320 pixel — il trasmettitore resta nel rack
Il PixLite® T8-S Mk3 è il trasmettitore di un sistema a lunga distanza: sta nel
locale tecnico o nel rack 19", è alimentato direttamente dalla rete e invia i dati pixel tramite fino a
otto cavi di rete a ricevitori montati direttamente presso i pixel, fino a 300 m di distanza. Lì si
collegano alimentatore e pixel. Si configura nel browser e, con una scheda microSD, riproduce uno show
anche senza computer collegato.
È adatto al mio progetto?
Per questo è fatto questo trasmettitore
- Impianti in cui la tecnica e i pixel sono lontani — facciate, contorni di edifici, aree esterne,
capannoni: fino a 300 m per linea
- Grandi quantità di pixel su un solo apparecchio: fino a 16.320 pixel RGB su 16 uscite dei
ricevitori, 96 universi
- Tecnica centralizzata: montaggio in rack 19", 100–240 V CA direttamente sull'apparecchio — il
trasmettitore non ha bisogno di alimentatore
- Show autonomi da microSD, quando nessun computer deve restare acceso in permanenza
- Reti con molti universi: due porte Gigabit per il collegamento in cascata, firewall hardware
contro universi estranei
Non per
- Pixel direttamente sul controller: il T8-S non ha uscite pixel — senza ricevitori non si accende
nulla. Per tratte brevi con corrente e dati da un solo apparecchio:
A4-S Mk3, altri apparecchi in
tutti i controller Art-Net/E1.31
- Il ricevitore R1F-S: appartiene al
T16X-S Mk3, non al T8-S
- Montaggio diretto all'esterno senza custodia: l'apparecchio è pensato per l'installazione, non per
la pioggia
Serve inoltre: un ricevitore per linea (R2F-S con due, R4D-S con quattro uscite pixel),
cavo di rete (Cat 5 o Cat 6), a ogni ricevitore un alimentatore con la tensione dei vostri pixel
(5–24 V) e i pixel stessi.
Alimentatori e
cablaggio xConnect® adatti sono nel nostro assortimento.
8linee a lunga distanza, fino a 300 m ciascuna
16.320pixel RGB in totale (16 × 1.020)
96universi sACN / Art-Net
90+protocolli pixel supportati
Collegamento
In funzione in quattro passi
-
Montare il trasmettitore e collegarlo alla rete. Avvitarlo nel rack 19" o su una
superficie piana, inserire il cavo di alimentazione in dotazione nella presa IEC — 100–240 V CA,
nessun alimentatore necessario.
-
Posizionare i ricevitori. Presso i pixel, montare un R2F-S o R4D-S per linea e
collegarvi l'alimentatore con la tensione dei pixel (5, 12 o 24 V). I pixel vanno sulle uscite del
ricevitore.
-
Collegare. Uscite 1–8 del trasmettitore, ciascuna con un cavo di rete verso un
ricevitore (fino a 300 m). ETH1 allo switch o al computer, ETH2 al controller successivo. L'indirizzo
è nella guida rapida.
-
Configurare nel browser. Impostare tipo di ricevitore e uscite, universi,
protocollo e limite di luminosità, verificare con il tasto Test, fatto.
Attenzione: le otto uscite RJ45 sono uscite dati a lunga distanza, non porte di rete —
switch, computer e pixel non vanno lì, solo ricevitori PixLite. E al ricevitore: alimentatore e pixel
devono avere la stessa tensione; 12 V su pixel a 5 V li distrugge all'istante.
Compatibilità
Software
- MADRIX, Pharos, MadMapper, Green Hippo, ArKaos, Resolume, Chromateq, Obsidian, Disguise
- xLights e qualsiasi altra sorgente che emetta sACN o Art-Net — le licenze che offriamo sono in
Software
- Configurazione senza software aggiuntivo, direttamente nel browser
Pixel e ricevitori
- Oltre 90 protocolli pixel, tra cui WS2811, WS2812B, WS2815, SK6812, APA102, TM18xx —
elenco completo e pixel adatti
-
Ricevitori: R2F-S (due uscite) e
R4D-S (quattro uscite), 5–24 V, uno per linea
-
Famiglia a lunga distanza: T8-S per otto linee con R2F-S/R4D-S,
T16X-S Mk3 per sedici linee con
R1F-S
Contenuto della confezione
- Trasmettitore a lunga distanza PixLite® T8-S Mk3
- Cavo di alimentazione da 2 m con connettore IEC, versione UE (spina tipo F)
Ricevitori, alimentatori, pixel, cavi di rete e scheda microSD non sono inclusi. I

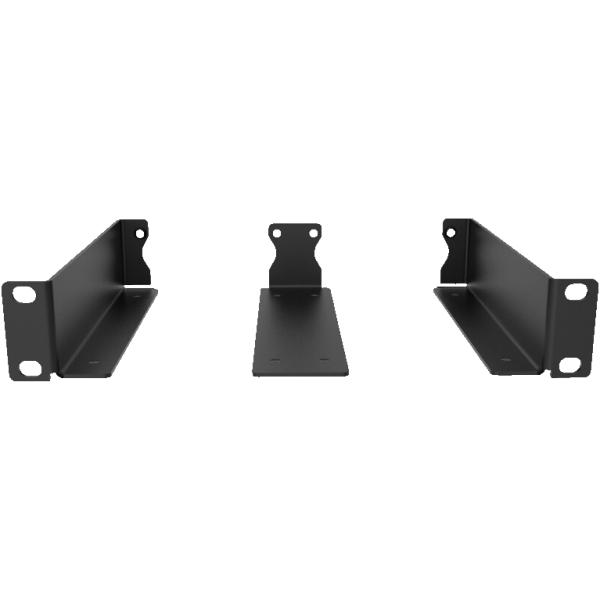

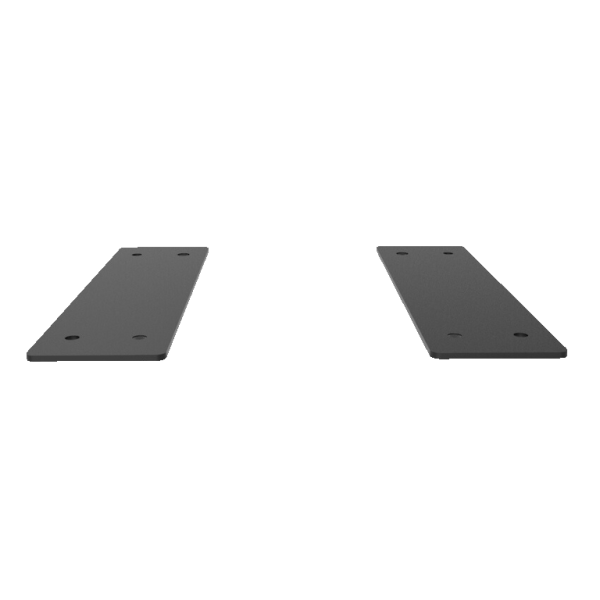

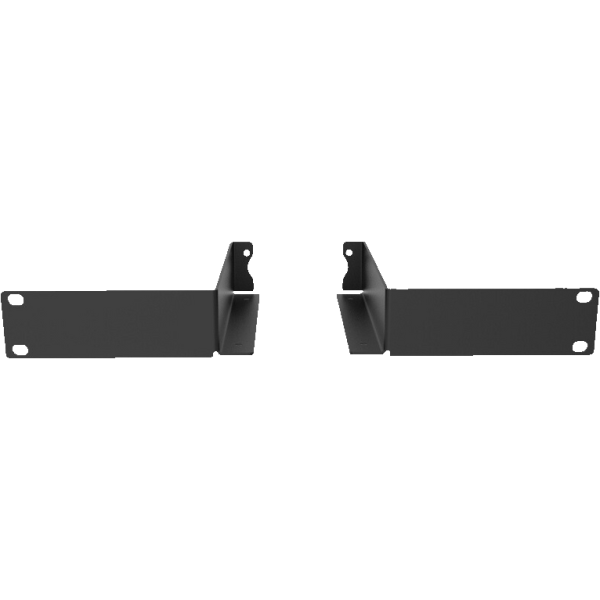

kit di montaggio a rack e a parete sono in «Accessori abbinati». Su richiesta è disponibile una
variante con verniciatura protettiva (conformal coating) per ambienti gravosi.
Documentazione
Scheda tecnica, scheda tecnica del processore, guida rapida a lunga distanza, manuale utente e
guida di gestione si trovano nella sezione documenti di questa pagina.
Domande frequenti
Ho davvero bisogno di ricevitori?
Sì. Sulle sue otto uscite il T8-S non emette dati che un pixel capisca, ma un
segnale a lunga distanza per ricevitori PixLite. Ogni linea termina con un

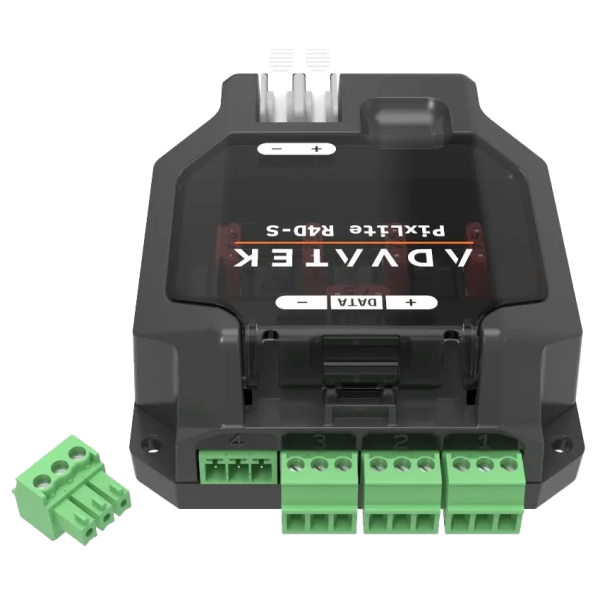

R2F-S (due uscite pixel) o un
R4D-S
(quattro uscite pixel) — direttamente presso i pixel.
Quale cavo va tra trasmettitore e ricevitore?
Comune cavo di rete con connettori RJ45 (doppino intrecciato, Cat 5 o Cat 6), fino
a 300 m per linea. Ma non è una connessione di rete: nessuno switch in mezzo, nessun computer sulle
uscite a lunga distanza.
Da dove arriva la corrente per i pixel?
Dall'alimentatore al ricevitore. Il trasmettitore è collegato alla rete elettrica e
non porta corrente ai pixel. A ogni ricevitore si collega un alimentatore con la tensione dei vostri
pixel (5, 12 o 24 V) — direttamente presso i pixel, quindi con percorsi brevi. Regola pratica per il
dimensionamento: i pixel WS2811 assorbono circa 60 mA per pixel a piena luminosità. Alimentatori
adatti in
Alimentatori.
Quanti pixel gestisce davvero il sistema?
1.020 pixel RGB per uscita del ricevitore, 96 universi in totale — cioè 16.320
pixel RGB sul trasmettitore. Con otto R2F-S sono 16 uscite da 1.020 pixel ciascuna; con gli R4D-S sono
disponibili 32 uscite, allora con fino a 510 pixel ciascuna. Il totale resta uguale, la distribuzione
diventa più fine.
Uno show funziona anche senza computer?
Sì, tramite SHOWTime™: lo show viene scritto su una scheda microSD e
riprodotto autonomamente dal trasmettitore, con fino a 25 trigger. Un computer sempre acceso non è
necessario.
Posso collegare più trasmettitori in cascata?
Sì. ETH1 arriva dallo switch, ETH2 va all'apparecchio successivo. Così non ogni
controller ha bisogno di un proprio cavo verso il distributore; con uno switch adatto la catena può
persino chiudersi in un anello ridondante.
Incerti su scelta dei ricevitori, alimentatori e percorso dei cavi? Descriveteci il vostro progetto —
calcoliamo il bilancio di potenza e la distinta materiali e vi rispondiamo con una proposta.
Parliamo del progetto
