Acht lijnen, 300 meter, 16.320 pixels — de zender blijft in het rack

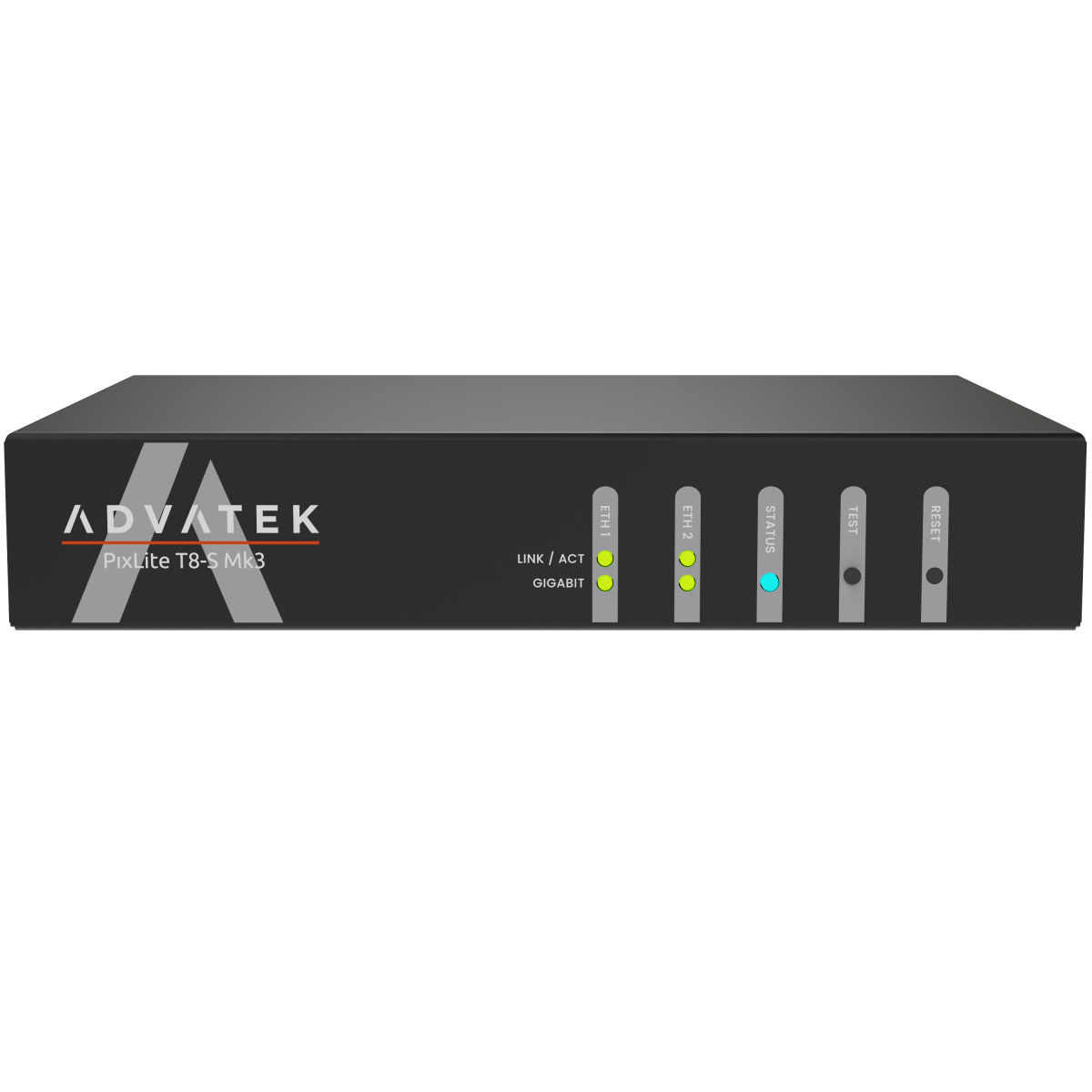

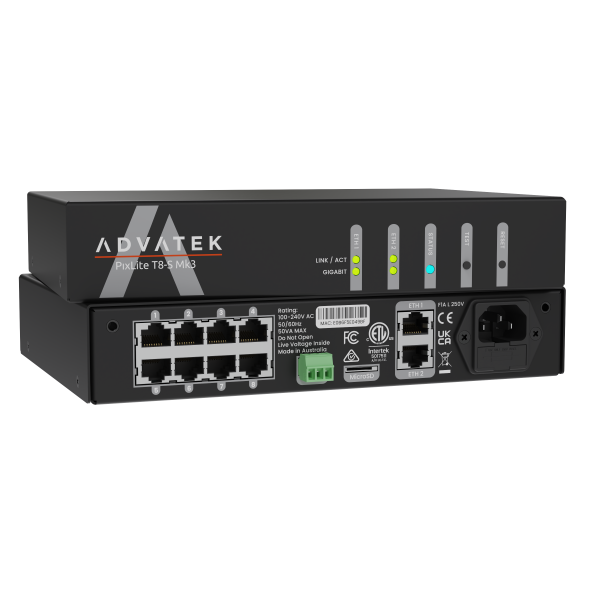

De PixLite® T8-S Mk3 is de zender van een long-range-systeem: hij staat in de
technische ruimte of het 19"-rack, werkt direct op het lichtnet en stuurt de pixeldata via maximaal
acht netwerkkabels naar ontvangers die tot 300 m verderop direct bij de pixels zijn gemonteerd. Voeding
en pixels worden daar aangesloten. Configureren gaat in de browser, en met een microSD-kaart speelt hij
een show ook zonder aangesloten computer af.
Past dit bij mijn project?
Hiervoor is deze zender gemaakt
- Installaties waarbij techniek en pixels ver uit elkaar liggen — gevels, gebouwcontouren,
buitenterreinen, hallen: tot 300 m per lijn
- Grote pixelaantallen op één apparaat: tot 16.320 RGB-pixels via 16 ontvangeruitgangen,
96 universes
- Centrale techniek: 19"-rackmontage, 100–240 V AC direct op het apparaat — de zender heeft geen
voeding nodig
- Zelfstandige shows vanaf microSD, als er geen computer permanent hoeft te draaien
- Netwerken met veel universes: twee Gigabit-poorten om door te lussen, hardware-firewall tegen
vreemde universes
Hier niet voor
- Pixels direct op de controller: de T8-S heeft geen pixeluitgangen — zonder ontvangers brandt er
niets. Voor korte afstanden met stroom en data uit één apparaat:
A4-S Mk3, meer apparaten onder
alle Art-Net/E1.31-controllers
- De ontvanger R1F-S: die hoort bij de
T16X-S Mk3, niet bij de T8-S
- Directe buitenmontage zonder behuizing: het apparaat is bedoeld voor inbouw, niet voor regen
Ook nodig: per lijn een ontvanger (R2F-S met twee, R4D-S met vier pixeluitgangen),
netwerkkabel (Cat 5 of Cat 6), bij elke ontvanger een voeding in de spanning van uw pixels (5–24 V) en
de pixels zelf. Passende
voedingen en
xConnect®-bekabeling vindt u in ons assortiment.
8long-range-lijnen, elk tot 300 m
16.320RGB-pixels totaal (16 × 1.020)
96universes sACN / Art-Net
90+ondersteunde pixelprotocollen
Aansluiten
In vier stappen in bedrijf
-
Zender monteren en op het lichtnet aansluiten. In het 19"-rack of op een vlak
oppervlak schroeven, meegeleverde netkabel in de IEC-aansluiting — 100–240 V AC, geen voeding
nodig.
-

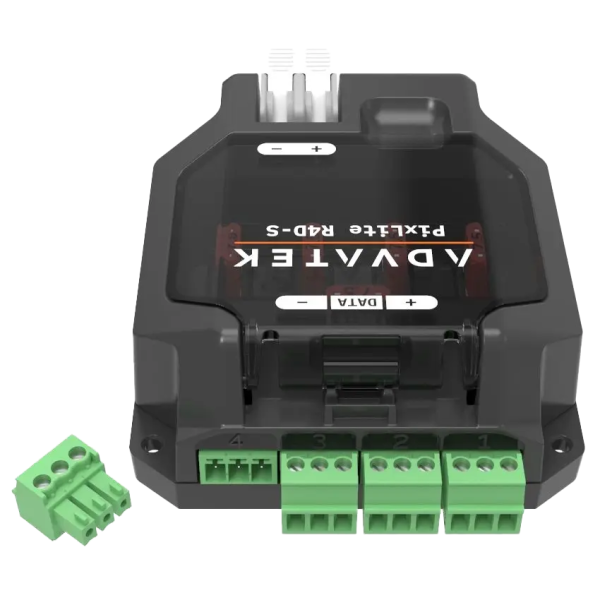

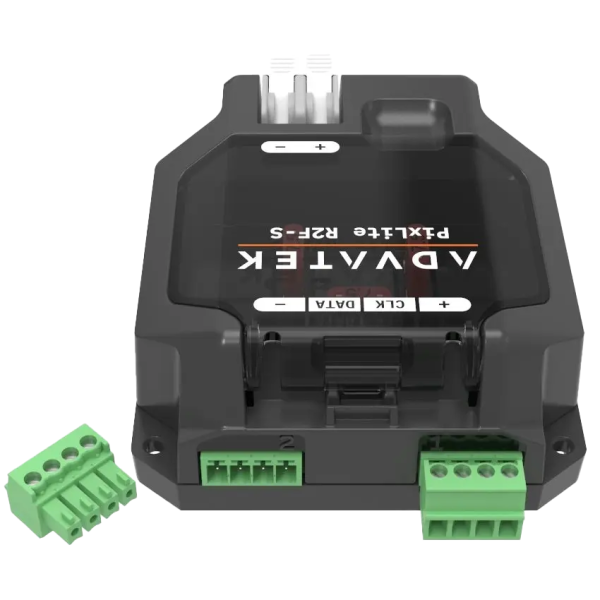

Ontvangers plaatsen. Bij de pixels per lijn een R2F-S of R4D-S monteren en daar de
voeding in de pixelspanning (5, 12 of 24 V) aansluiten. Pixels op de ontvangeruitgangen.
-

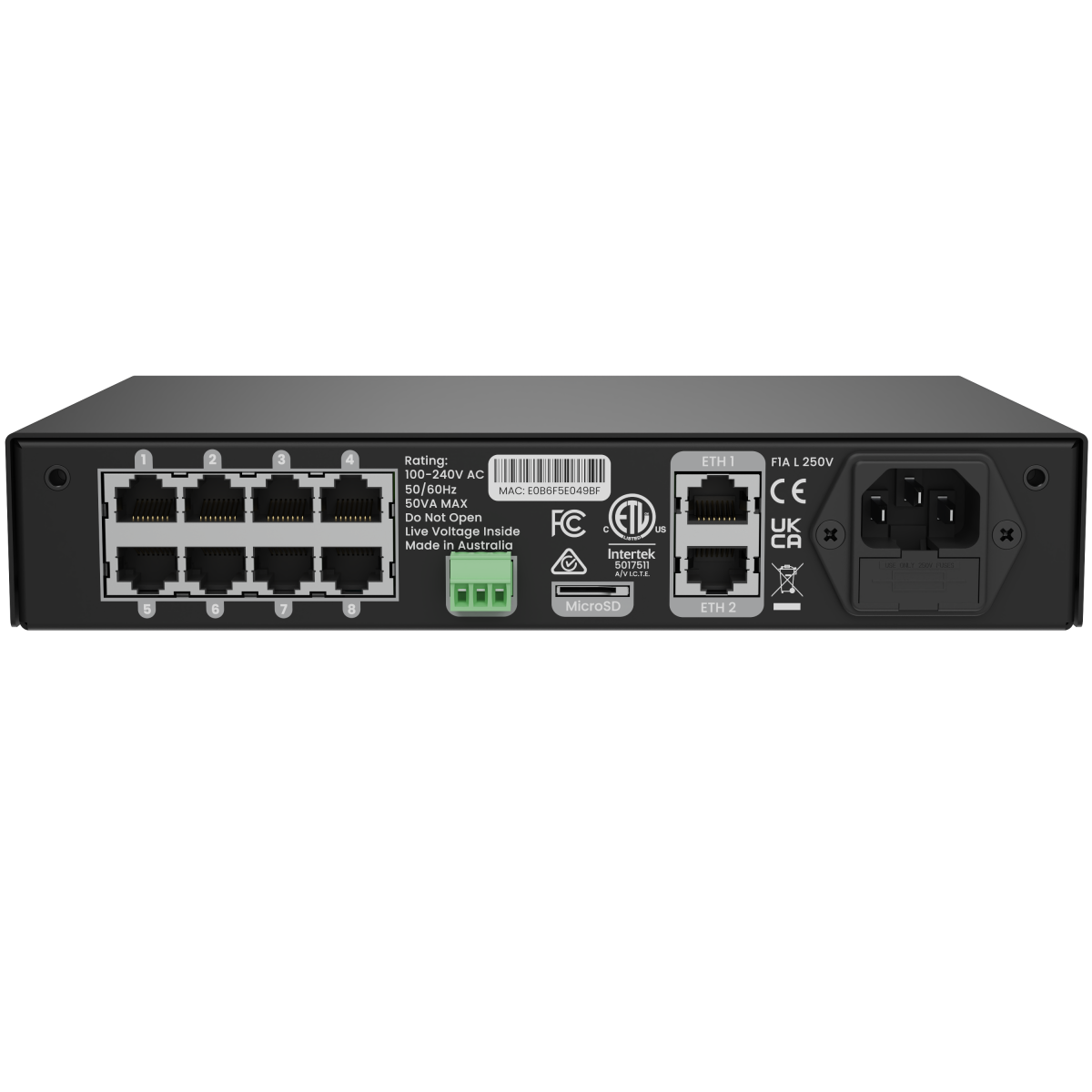

Verbinden. Zenderuitgang 1 tot 8 elk met een netwerkkabel naar een ontvanger (tot
300 m). ETH1 naar de switch of computer, ETH2 door naar de volgende controller. Het adres staat in de
snelstartgids.
-
In de browser configureren. Ontvangertype en uitgangen, universes, protocol en
helderheidsgrens instellen, met de testknop controleren, klaar.
Let op: de acht RJ45-uitgangen zijn long-range-datauitgangen, geen netwerkpoorten —
switch, computer en pixels horen daar niet, alleen PixLite-ontvangers. En bij de ontvanger: voeding en
pixels moeten dezelfde spanning hebben; 12 V op 5V-pixels vernielt ze meteen.
Compatibiliteit
Software
- MADRIX, Pharos, MadMapper, Green Hippo, ArKaos, Resolume, Chromateq, Obsidian, Disguise
- xLights en elke andere bron die sACN of Art-Net uitstuurt — de licenties die wij aanbieden staan
onder Software
- Configuratie zonder extra software, direct in de browser
Pixels en ontvangers
- Meer dan 90 pixelprotocollen, waaronder WS2811, WS2812B, WS2815, SK6812, APA102, TM18xx —
volledige lijst en passende pixels
-
Ontvangers: R2F-S (twee uitgangen) en
R4D-S (vier uitgangen), 5–24 V, één per lijn
-
Long-range-familie: T8-S voor acht lijnen met R2F-S/R4D-S,
T16X-S Mk3 voor zestien lijnen met
R1F-S
Leveringsomvang
- PixLite® T8-S Mk3 long-range-zender
- Netkabel 2 m met IEC-connector, EU-uitvoering (stekker type F)
Ontvangers, voedingen, pixels, netwerkkabels en microSD-kaart zijn niet inbegrepen.
Rack- en wandmontagesets vindt u onder „Passende accessoires". Een variant met beschermlak (conformal
coating) voor ruwe omgevingen is op aanvraag leverbaar.
Documentatie
Datasheet, processor-datasheet, long-range-snelstartgids, handleiding en management guide vindt u in
het documentengedeelte van deze pagina.
Veelgestelde vragen
Heb ik per se ontvangers nodig?
Ja. Op zijn acht uitgangen geeft de T8-S geen pixeldata uit die een pixel begrijpt,
maar een long-range-signaal voor PixLite-ontvangers. Elke lijn eindigt bij een
R2F-S (twee pixeluitgangen) of
R4D-S
(vier pixeluitgangen) — direct bij de pixels.
Welke kabel komt er tussen zender en ontvanger?
Gewone netwerkkabel met RJ45-stekkers (twisted pair, Cat 5 of Cat 6), tot 300 m
per lijn. Maar het is geen netwerkverbinding: geen switch ertussen, geen computer op de
long-range-uitgangen.
Waar komt de stroom voor de pixels vandaan?
Van de voeding bij de ontvanger. De zender zelf hangt aan het lichtnet en voert
geen pixelstroom. Bij elke ontvanger sluit u een voeding aan in de spanning van uw pixels (5, 12 of
24 V) — direct bij de pixels, dus met korte stroomwegen. Vuistregel voor de dimensionering:
WS2811-pixels trekken bij volle helderheid ongeveer 60 mA per pixel. Passende voedingen vindt u onder
Voedingen.
Hoeveel pixels kan het systeem echt aan?
1.020 RGB-pixels per ontvangeruitgang, in totaal 96 universes — dat zijn 16.320
RGB-pixels op de zender. Met acht R2F-S zijn dat 16 uitgangen van elk 1.020 pixels; met R4D-S zijn er
32 uitgangen, dan met maximaal 510 pixels per uitgang. Het totaal blijft gelijk, de verdeling wordt
fijner.
Draait een show ook zonder computer?
Ja, via SHOWTime™: de show wordt op een microSD-kaart gezet en door de zender
zelfstandig afgespeeld, met maximaal 25 triggers. Een permanent draaiende computer is daarvoor niet
nodig.
Kan ik meerdere zenders achter elkaar hangen?
Ja. ETH1 komt van de switch, ETH2 gaat naar het volgende apparaat. Zo heeft niet
elke controller een eigen kabel naar de verdeler nodig; met een geschikte switch kan de keten zelfs
tot een redundante lus worden gesloten.
Twijfels over ontvangerkeuze, voedingen en kabelroute? Beschrijf ons uw project — wij rekenen het
vermogensbudget en de stuklijst door en komen met een voorstel bij u terug.
Project bespreken
