Due uscite alimentate alla fine della linea a lunga distanza
Il PixLite® R2F-S è il ricevitore per i trasmettitori a lunga distanza
T8-S Mk3 e T16X-S Mk3: sta fino a 300 m dal
trasmettitore, direttamente presso i pixel, riceve i dati tramite un cavo di rete e li emette su due uscite
protette da fusibile insieme alla corrente dei pixel — alimentatore collegato, pixel collegati, fatto. Pixel con
clock e pixel data-only funzionano entrambi.
È adatto al mio progetto?
Per questo è fatto questo ricevitore
- Come controparte del T8-S Mk3 (fino a otto ricevitori) o del
T16X-S Mk3 (fino a sedici) — un ricevitore per linea
- Due catene di pixel fino a 1.020 pixel RGB ciascuna direttamente al ricevitore, alimentate da un alimentatore
locale (5–24 V, fino a 6 A per uscita, 12 A in totale)
- Tutti i tipi di pixel: con clock (CLK + DATA) come APA102 o data-only come WS2811
- Poco spazio: 95 × 78 × 33 mm, su superficie piana o su guida DIN con il kit
Non per
- Senza trasmettitore: l'R2F-S capisce solo il segnale a lunga distanza di un trasmettitore PixLite — niente
Art-Net, niente sACN, nessun collegamento di rete diretto
- Quattro catene data-only per linea sul T8-S: per questo c'è l'R4D-S; una uscita
fino a 48 V e 10 A sul T16X-S: l'R1F-S
- Montaggio diretto all'esterno senza custodia: l'apparecchio è pensato per l'installazione, non per la
pioggia
Serve inoltre: un trasmettitore a lunga distanza, un cavo di rete (Cat 5 o Cat 6, fino a 300 m),
un alimentatore con la tensione dei vostri pixel (5–24 V) e i pixel stessi.
Alimentatori e
cablaggio xConnect® adatti sono nel
nostro assortimento.
2uscite alimentate, fino a 1.020 pixel RGB ciascuna
6 Aper uscita, 12 A in totale
300 mdi distanza dal trasmettitore via cavo di rete
7,5 Afusibile a lama per uscita, sostituibile
Collegamento
In funzione in tre passi
-
Montare e alimentare il ricevitore. Presso i pixel, avvitarlo su una superficie piana o
metterlo sulla guida DIN con il kit guida DIN; alimentatore con la tensione dei pixel
(5, 12 o 24 V) al morsetto a connessione rapida.
-

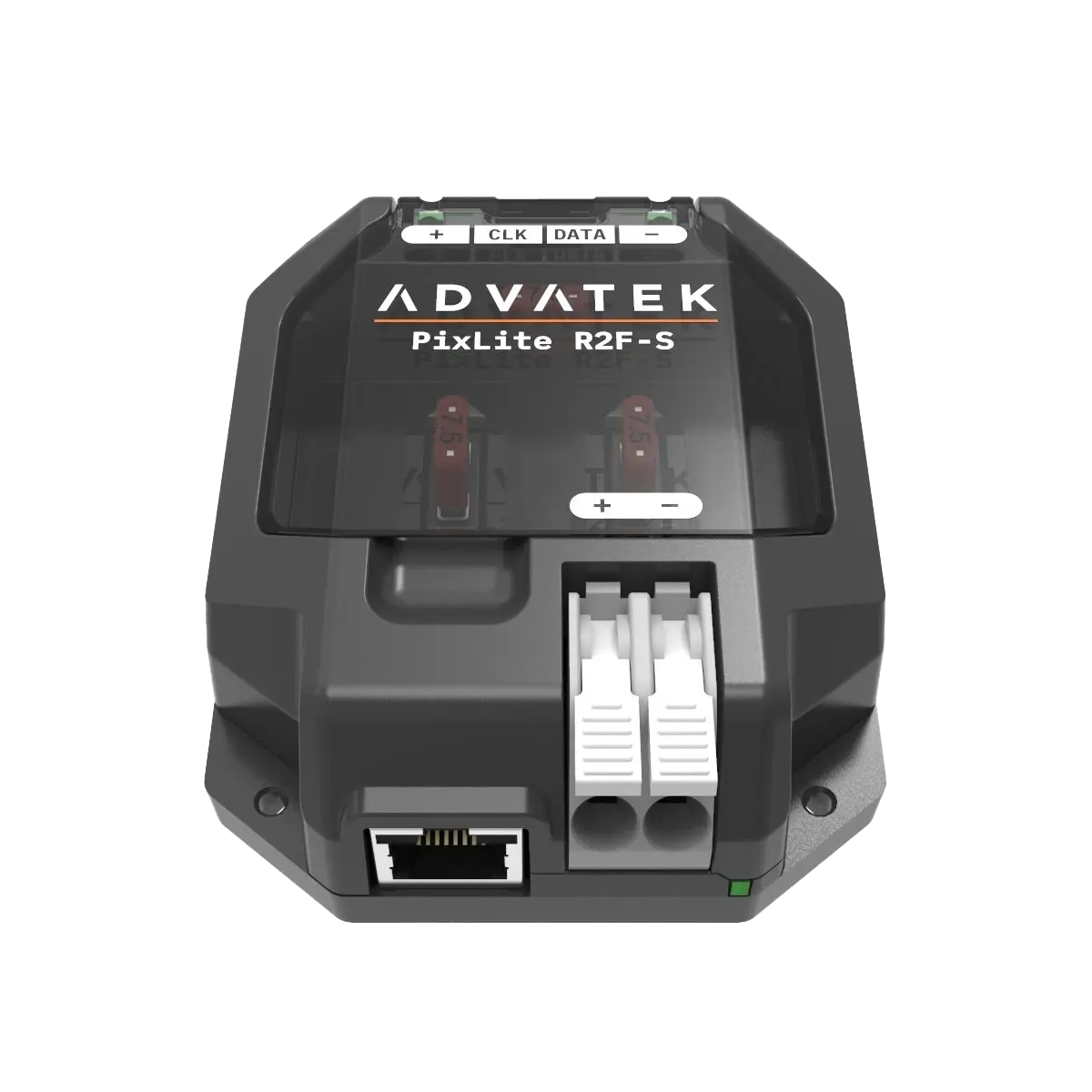

Collegare i pixel. Per uscita +, CLK, DATA e −. Con chipset senza linea di clock, per esempio
WS2811, CLK resta libero.
-
Collegare al trasmettitore. Cavo di rete dall'uscita del trasmettitore alla presa RJ45 (fino a
300 m); uscite e universi si impostano sul trasmettitore nel browser.
Attenzione: alimentatore e pixel devono avere la stessa tensione — 12 V su pixel a 5 V li
distrugge all'istante. La presa RJ45 non è una porta di rete: va a un trasmettitore PixLite, non a uno switch.
Contenuto della confezione

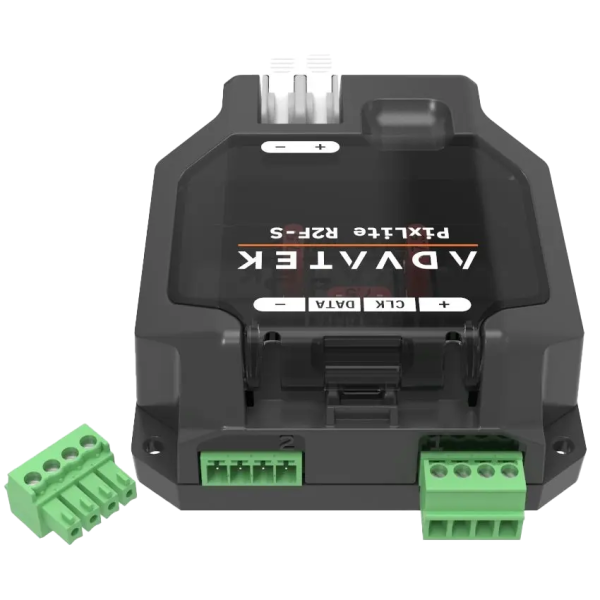

- Ricevitore a lunga distanza PixLite® R2F-S con morsetti innestabili
- Guida all'installazione
Trasmettitore, alimentatore, pixel, cavo di rete e kit guida DIN non sono inclusi.
Documentazione
Scheda tecnica, guida rapida a lunga distanza e manuale utente si trovano nella sezione documenti di questa
pagina. Quali pixel capisce il sistema è nell'elenco dei protocolli — vale per il
trasmettitore.
Domande frequenti
Quanti pixel gestisce un R2F-S?
1.020 pixel RGB o 768 RGBW per uscita, dodici universi in totale. Il secondo limite è la
corrente: 6 A per uscita, 12 A in totale — con pixel esigenti a piena luminosità viene raggiunto prima del numero
di pixel; allora suddividere le catene o iniettare in aggiunta.
Posso usare un R2F-S anche sul T16X-S?
Sì. Sul

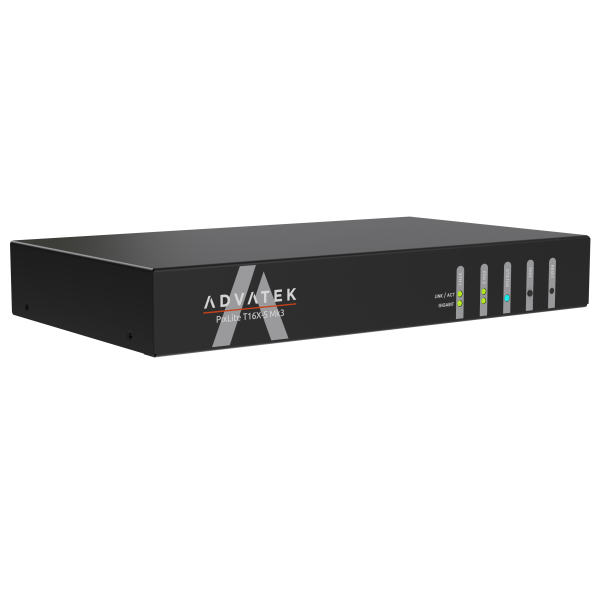

T16X-S Mk3 l'R2F-S lavora in modalità estesa con due
uscite da 510 pixel ciascuna; sul
T8-S Mk3 con due uscite da 1.020 pixel
ciascuna.
Cosa succede se un fusibile interviene?
Il LED «Fuse good» di quell'uscita si spegne, l'altra uscita continua a funzionare. Eliminare
la causa, aprire lo sportello, sostituire il mini-fusibile a lama da 7,5 A (standard auto).
Incerti su scelta dei ricevitori, alimentatori e percorso dei cavi? Descriveteci il vostro progetto —
calcoliamo il bilancio di potenza e la distinta materiali e vi rispondiamo con una proposta.
Parliamo del progetto
