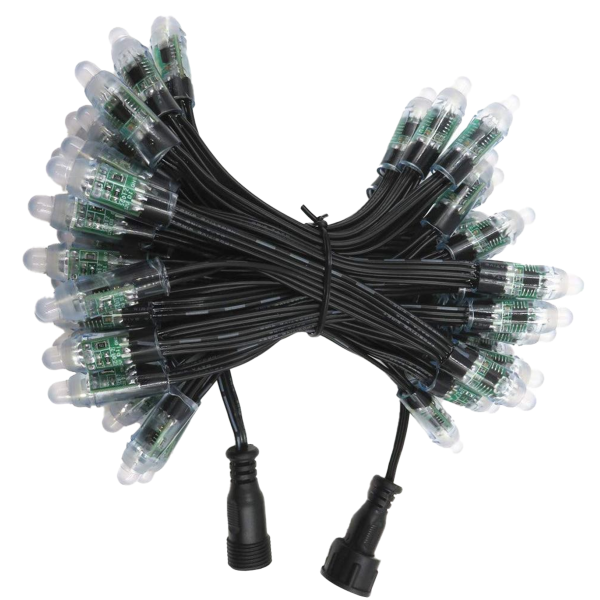

Regulated WS2811 RGB Pixel String 12 mm (12 V DC) – 50 px, xConnect®, schwarzes Kabel, IP68

Artikelnummer 10129 GTIN 4260587332611

Regulated WS2811 RGB Pixel String mit 12 mm Bullet-Pixeln für professionelle 12 V LED-Systeme.

  • Protokoll:WS2811 (single-wire, 800 kHz)
  • Versorgung:12 V DC, regulated pro Pixel (Helligkeits- und Farbstabilität bei Spannungsabfall)
  • Planung:Einspeisung abhängig von Last, Leitungslänge und Topologie
  • Pixel:12 mm Bullet, Pitch 10 cm (4")
  • Schutz:IP68 (Pixel vergossen)
  • Verkabelung:18 AWG / 0,75 mm²

    • 50 px xConnect® schwarzes Kabel 3 Jahre Garantie

    Details und Umfang der Garantie: Garantiebedingungen.

12,99 €
0,26 € pro 1 Pixel
inkl. 19% USt., zzgl. Versand

Gewerblich? Netto-Preise & Angebot im B2B-Konto →

  • Sofort verfügbar
  • Lieferzeit: 2 - 6 Werktage  Andere Lieferländer
Pixelanzahl
Anschlussart
Kabelfarbe
Pixelkette
oder direkt bezahlen
  • Sofort verfügbar
  • Lieferzeit: 2 - 6 Werktage  Andere Lieferländer
  • Versand aus Deutschland

Beschreibung

Regulated WS2811 RGB Pixel String (12 V DC) – 12 mm Bullet, 10 cm Pitch, IP68

Adressierbarer RGB Pixel String mit WS2811-Protokoll (Single-Wire NZR) für 12 V Installationen. Die regulated-Elektronik pro Pixel stabilisiert die Lichtausgabe über einen größeren Eingangsspannungsbereich und reduziert sichtbare Helligkeits- und Farbabweichungen entlang längerer Stränge.

Was bedeutet „regulated“ bei WS2811 Pixeln?

Bei regulated wird die für LED/Chip relevante Versorgung im Pixel stabilisiert. In der Praxis bleibt das Lichtbild bei längeren Strecken gleichmäßiger als bei rein widerstandsreduzierten („resistor“) Pixeln. Bei deutlich zu niedriger Spannung am Pixel kann ein regulated-Pixel abschalten (typisch unter ca. 7–8 V am Pixel).

Technische Eckdaten (Basis)

  • Chip/Protokoll: WS2811, Single-Wire NZR, bis 800 kHz
  • Versorgung: 12 V DC
  • Pixel: 12 mm Bullet, RGB, einzeln adressierbar
  • Pitch: 10 cm (4") Standard
  • Schutz: IP68 (Pixel vergossen)
  • Verkabelung: 18 AWG / 0,75 mm²

Varianten – so wählen Sie richtig

  • Pixelanzahl: z. B. 50 oder 100
  • Anschlussart: passend zum System (z. B. xConnect® oder JST-SM – je nach Sortiment)
  • Kabelfarbe: je Variante
  • Sonderlängen: projektbezogen/auf Anfrage
Hinweis: Die Pixel sind IP68 (vergossen). Die Outdoor-Tauglichkeit der Gesamtkette hängt zusätzlich vom Stecksystem/Abdichtung ab.

Elektrische Planung (Strom, Spannungsabfall, Einspeisung)

  • Planungswert Strom: bis ca. 60 mA pro Pixel bei 100% Weiß (RGB voll)
  • Beispiel Last: 50 px ≈ 3,0 A · 100 px ≈ 6,0 A
  • Netzteil-Reserve: praxisüblich +20–30%
  • Einspeisung (Power Injection): abhängig von Leitungslänge, Querschnitt, Topologie und zulässigem ΔU
  • Regulated: reduziert sichtbare Effekte von Spannungsabfall, ersetzt aber keine Einspeiseplanung
Daumenregel für die Rechnung: ΔU = I · R (Hin- und Rückleiter berücksichtigen). Bei langen Zuleitungen mehrere Einspeisepunkte vorsehen.

WS2811 Datensignal & Systemintegration

  • Signal: Single-Wire NZR; Daisy-Chain (Pixel nimmt 24 Bit und reicht weiter)
  • GND-Referenz: gemeinsame Masse zwischen Controller, Einspeisung und String ist Pflicht
  • Controller → erster Pixel: möglichst kurz; bei langen Zuleitungen Signalaufbereitung/Buffer üblich
  • Topologie: große Installationen in Power-Segmente strukturieren; Datenführung controllerkonform

Direkter Vergleich: Resistor vs. Regulated

Eigenschaft Resistor Regulated
Prinzip Spannungsreduktion über Widerstände Stabilisierung/Regelung im Pixel
Lichtbild bei Spannungsabfall Helligkeit/Farbe driften sichtbar länger stabil, dann ggf. Abschaltung
Planung früher Einspeisen nötig mehr Toleranz, Einspeisung bleibt erforderlich

Outdoor & Stecksysteme

Die Pixel sind IP68 (vergossen). Für eine dauerhaft wetterfeste Installation ist zusätzlich das Stecksystem relevant: xConnect® ist typischerweise für Outdoor-Verbindungen ausgelegt; andere Systeme (z. B. JST-SM) benötigen je nach Einbau eine zusätzliche Abdichtung (Schrumpf, Gel, Gehäuse, Zugentlastung).

Garantie gemäß Garantiebedingungen.

FAQ

Ersetzt „regulated“ die Einspeisung?
Nein. Regulated reduziert sichtbare Effekte von Spannungsabfall, aber Stromversorgung und Einspeisepunkte müssen weiterhin korrekt geplant werden.
Wie dimensioniere ich Netzteil und Einspeisung?
Vorgehen: Worst-Case (z. B. 60 mA/Px) ansetzen, Netzteil mit 20–30% Reserve wählen, zulässigen Spannungsabfall definieren und daraus Einspeisepunkte ableiten.
Ist jede Variante outdoor-fertig?
Pixel sind IP68. Outdoor-Tauglichkeit der Gesamtkette hängt zusätzlich von Stecksystem, Abdichtung und mechanischer Ausführung ab.

Technische Daten

Produkteigenschaft Wert
Chip: WS2811
Pixel-Durchmesser: 12 mm
WEEE-Reg.-Nr.: DE 32487762
Kabelfarben: Schwarz
Pixelabstand: 4 inch (≈ 10 cm)
Farbtiefe: 24 Bit (≈16 Mio. Farben)
Kürzbar: Ja, nach jedem Pixel
Leistung (String): ~ 36 W (50 px)
Planungsstrom (String): ca. 3,0 A (50 px @ Full White)
Länge (String): ca. 5 m
Betriebsspannung: 12 Volt DC
Betriebstemperatur: -15 bis + 60°C
Stecksystem: xConnect®
Spannungsmanagement: Regulated
Schutzklasse: IP68
Kabelquerschnitt: 18 AWG – 0,75 mm²
Versandgewicht: 0,50 kg
Inhalt: 50,00 Pixel
Angaben zur Produktsicherheit
Herstellerinformationen:
PIXLtec GmbH
Maybachstraße 8
Baden-Württemberg
76227 Karlsruhe
Deutschland
info@pixltec.de

Dokumente

Datenblatt PDF, öffnet in neuem Fenster
Datenblatt WorldSemi PDF, öffnet in neuem Fenster
EU Konformitätserklärung PDF, öffnet in neuem Fenster
