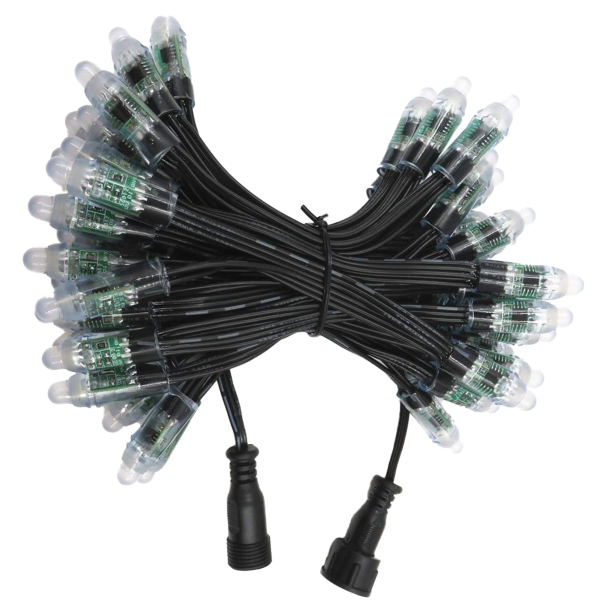

WS2811 RGB regulated Pixel Chain 12 mm (12 V CC) – 50 px, xConnect®, câble noir, IP68

Numéro d'article: 10129

Code barre – EAN /GTIN: 4260587332611

Regulated WS2811 RGB Pixel String avec pixels bullet 12 mm pour systèmes LED professionnels en 12 V.

Protocole :WS2811 (single-wire, 800 kHz)
Alimentation :12 V DC, regulated par pixel (stabilité luminosité/couleur en cas de chute de tension)
Planification :Power injection selon charge, longueur de câble et topologie
Pixel :12 mm bullet, pitch 10 cm (4")
Protection :IP68 (pixels encapsulated)
Câblage :18 AWG / 0,75 mm²

50 px xConnect® câble noir Garantie 3 ans

Détails et étendue de la garantie : conditions de garantie.

12,99 €

0,26 € par 1 Pixel

inclus 19% TVA , plus

Choose tax zone / country of delivery

Disponible immédiatement
Temps de livraison: 2 - 6 jours ouvrables À l'étranger

Nombre de pixels
Type de raccordement
Couleur du câble

Chaîne

Disponible immédiatement
Temps de livraison: 2 - 6 jours ouvrables À l'étranger

Regulated WS2811 RGB Pixel String (12 V CC) – bullet 12 mm, pitch 10 cm, IP68

Pixel String RGB adressable avec protocole WS2811 (Single-Wire NZR) pour installations 12 V. L’électronique regulated par pixel stabilise la sortie lumineuse sur une plage de tension d’entrée plus large et réduit les écarts visibles de luminosité et de couleur sur les longues longueurs.

Que signifie “regulated” pour des pixels WS2811 ?

Avec regulated, l’alimentation pertinente pour la LED/IC est stabilisée dans le pixel. En pratique, le rendu reste plus uniforme sur de longues distances qu’avec des pixels “resistor”. Si la tension au pixel devient trop faible, un pixel regulated peut s’éteindre (typiquement sous env. 7–8 V au pixel).

Spécifications (base)

IC / protocole : WS2811, Single-Wire NZR, jusqu’à 800 kHz
Alimentation : 12 V CC
Pixel : bullet 12 mm, RGB, adressable individuellement
Pitch : 10 cm (4") standard
Protection : IP68 (pixels encapsulés)
Câblage : 18 AWG / 0,75 mm²

Variantes – comment choisir

Nombre de pixels : p. ex. 50 ou 100
Type de connecteur : adapté à votre système (p. ex. xConnect® ou JST-SM – selon assortiment)
Couleur de câble : selon variante
Longueurs spéciales : projet / sur demande

Note : Pixels IP68 (encapsulés). La tenue outdoor de l’ensemble dépend aussi du système de connecteurs/étanchéité.

Dimensionnement électrique (courant, chute de tension, power injection)

Courant de calcul : jusqu’à env. 60 mA par pixel à 100% blanc (RGB full)
Exemple de charge : 50 px ≈ 3,0 A · 100 px ≈ 6,0 A
Marge alimentation : typiquement +20–30%
Power injection : selon longueur, section, topologie et ΔV admissible
Regulated : réduit les effets visibles, mais ne remplace pas la planification d’injection

Règle pratique : ΔV = I · R (aller + retour). Prévoir plusieurs points d’injection pour les longues alimentations.

Signal WS2811 & intégration système

Signal : Single-Wire NZR; daisy-chain (le pixel prend 24 bits puis transmet)
Référence GND : masse commune entre contrôleur, injection et string obligatoire
Contrôleur → premier pixel : le plus court possible; buffer/conditionnement courant pour longues liaisons
Topologie : structurer en segments de puissance; data conforme au design du contrôleur

Comparatif direct : Resistor vs. Regulated

Critère	Resistor	Regulated
Principe	réduction de tension par résistances	stabilisation/régulation dans le pixel
Rendu avec chute de tension	dérive luminosité/couleur visible	stable plus longtemps, puis possible extinction
Planification	injection plus tôt nécessaire	plus de tolérance, injection toujours nécessaire

Outdoor & systèmes de connecteurs

Pixels IP68 (encapsulés). Pour une installation outdoor durable, le système de connecteurs est également important : xConnect® est typiquement conçu pour des connexions outdoor; d’autres systèmes (p. ex. JST-SM) peuvent nécessiter une étanchéité supplémentaire selon l’installation (gaine thermo, gel, boîtier, reprise d’effort).

Garantie selon conditions de garantie.

FAQ

“Regulated” remplace-t-il l’injection ?

Non. Regulated réduit les effets visibles de chute de tension, mais l’alimentation et les points d’injection doivent être dimensionnés correctement.

Comment dimensionner alimentation et injection ?

Méthode : worst-case (p. ex. 60 mA/px), alimentation avec +20–30% de marge, définir la chute admissible puis déterminer les points d’injection.

Chaque variante est-elle prête pour l’outdoor ?

Pixels IP68. La tenue outdoor de l’ensemble dépend aussi de l’étanchéité des connecteurs et de la mécanique (reprise d’effort, boîtier, concept).

Caractéristique	Valeur
Circuit de commande:	WS2811
Diamètre du pixel:	12 mm
WEEE-Reg.-Nr.:	DE 32487762
Couleurs des câbles:	Noir
Espacement des pixels:	4 inch (≈ 10 cm)
Profondeur de couleur:	24 bits (≈16 M couleurs)
Sécable:	Oui, après chaque pixel
Puissance (string):	~ 36 W (50 px)
Courant de calcul (string):	env. 3,0 A (50 px @ blanc 100%)
Longueur (string):	env. 5 m
Tension de fonctionnement:	12 Volt DC
Température de fonctionnement:	-15 à +60 °C
Système de connecteur:	xConnect®
Gestion de la tension:	regulated
Indice de protection:	IP68
Section du câble:	18 AWG – 0,75 mm²
Poids de livraison:	0,50 Kg
Contenus:	50,00 Pixel

Angaben zur Produktsicherheit

Herstellerinformationen:

PIXLtec GmbH
Maybachstraße 8
Baden-Württemberg
76227 Karlsruhe
Deutschland
info@pixltec.de

Fiche technique

Fiche technique WorldSemi

Déclaration UE de conformité
