Beschrijving

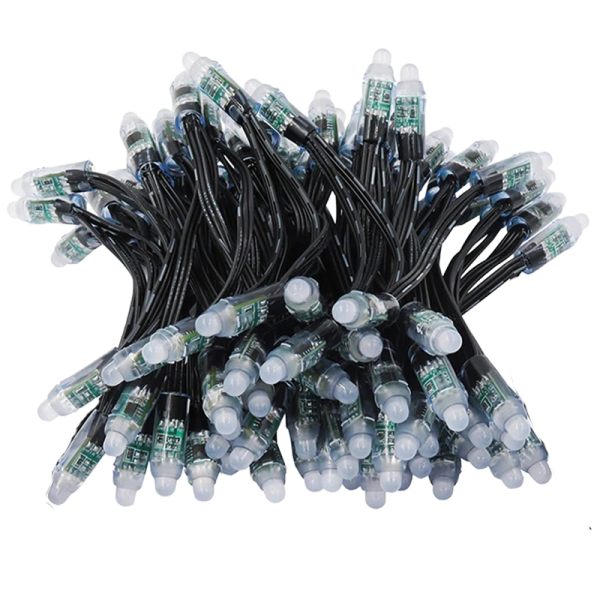

Geregelde WS2811-pixelketting 12 V DC, ronde 12 mm-pixels, 10 cm pixelafstand, IP68
De ketting draagt 50 of 100 afzonderlijk aanstuurbare RGB-pixels met WS2811-chip op een afstand van 10 cm. De pixels zijn vergoten (IP68), elke ader heeft een doorsnede van 0,75 mm². De ketting werkt op 12 V DC en heeft een pixelcontroller en een passende voeding nodig. Geregelde pixels regelen hun LED-stroom zelf – helderheid en kleur blijven daardoor over langere afstanden gelijkmatiger.
Past dit bij mijn project?
Hiervoor is de ketting gemaakt
- Pixelmapping en lichtinstallaties waarbij elke pixel afzonderlijk wordt aangestuurd
- Gevels, contouren, borden en eventtechniek – de ronde pixels passen in onze montagestrips voor 12 mm-pixels
- Installaties buiten – de pixels zijn vergoten volgens IP68
Niet geschikt voor
- Gebruik zonder pixelcontroller – op alleen voedingsspanning lichten de pixels niet op
- Andere spanningen dan 12 V DC, en zeker geen netspanning
- Ingekorte uiteinden buiten zonder afdichting
50/100pixels per ketting
10 cmpixelafstand
IP68pixels vergoten
36 Wmax. per 50 pixels
Varianten
- 50 pixels · connector xConnect® · kabel zwart · ca. 5 m
- 100 pixels · connector xConnect® · kabel zwart · ca. 10 m
Kies de variant bovenaan deze pagina.
Aansluiting
Zo sluit u de ketting aan
- Let op de richting. De data lopen maar in één richting. Sluit de controller aan op de ingang van de ketting – verkeerd om aangesloten blijven de pixels donker.
- Voeding kiezen. Reken met maximaal 36 W (3 A bij 12 V) per 50 pixels, dat is 60 mA per pixel bij vol wit, plus ongeveer 20 % reserve.
- Stroom bijvoeden. Bij meerdere kettingen achter elkaar daalt de spanning. Voed daarom extra bij, bij xConnect® bijvoorbeeld met de T-connector 10209.
- Inschakelen. Maak eerst alle verbindingen en schakel daarna de voeding in.
Let op: Alleen op 12 V DC gebruiken. Verbindingen alleen spanningsloos maken of losmaken. Wie de ketting inkort, isoleert en dicht het snijvlak af – daar geldt IP68 niet meer.
Pinbezetting xConnect®
De tekening toont de contactbezetting van stekker en bus van de xConnect®-varianten. De aderkleuren in de legenda gelden voor de xConnect®-kabels; bij kettingen met blauw/wit/rode kabel telt alleen de bezetting op de connector.
Leveringsomvang
- 1 pixelketting in de gekozen variant, met stekker en bus aan de uiteinden
- Voeding en controller zijn niet inbegrepen.
Veelgestelde vragen
Kan ik de ketting inkorten?
Ja, na elke pixel. Isoleer en dicht het snijvlak af – de bescherming volgens IP68 geldt daar niet meer.
Hoeveel stroom heeft de ketting nodig?
Tot 60 mA per pixel bij vol wit, dus 3 A of 36 W per 50 pixels bij 12 V. Met kleuren en effecten is het in gebruik meestal minder.
Wat betekent „regulated”?
Elke pixel regelt zelf zijn LED-stroom. Daalt de spanning langs de ketting, dan blijven helderheid en kleur langer gelijk dan bij pixels met weerstand. Dat vervangt het bijvoeden niet.
Zijn er andere pixelafstanden of lengtes?
Ja, als maatwerk vanaf 2.500 pixels – zie maatwerk.
Technische gegevens
| Informazioni sull'articolo | Valore |
|---|---|
| Bedrijfstemperatuur: | -15 tot +60 °C |
| Aderdoorsnede: | 0,75 mm² |
| Kleurdiepte: | 24-bit (≈16M kleuren) |
| Inkortbaar: | Ja, na elke pixel |
| Vorm: | Pixelketting |
| Controller-IC: | WS2811 |
| Pixel diameter: | 12 mm |
| WEEE-Reg.-Nr.: | DE 32487762 |
| Kabelkleuren: | Zwart |
| Pixelafstand: | 4 inch (≈ 10 cm) |
| Vermogen (string): | ~ 36 W (50 px)~72 W (100 px) |
| Ontwerpstroom (string): | ca. 3,0 A (50 px @ 100% wit)ca. 6,0 A (100 px @ 100% wit) |
| Lengte (string): | ca. 5 mca. 10 m |
| Bedrijfsspanning: | 12 Volt DC |
| Sistema di connessione: | xConnect® |
| Spanningsbeheer: | Regulated |
| Beschermingsklasse: | IP68 |
