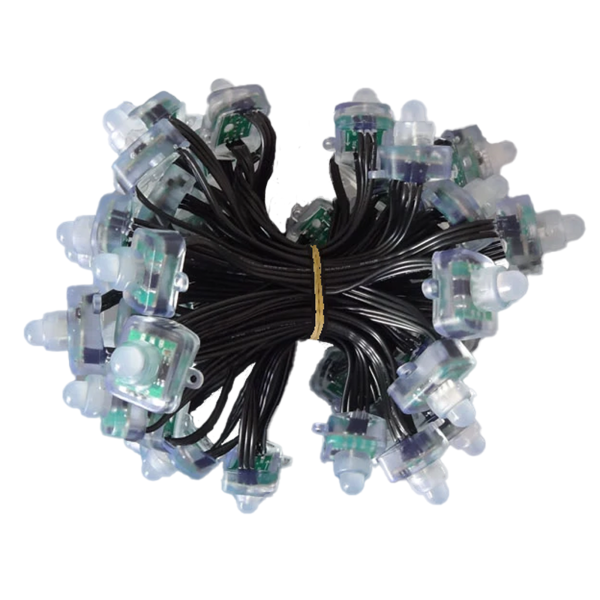

Pixel string WS2811 RGB Square (12V) – 12 mm · IP68

Número de artículo 10239

Pixel string WS2811 RGB Square con píxeles cuadrados / lay-flat de 12 mm para instalaciones de 12 V (direccionable, color 24 bit). Ideal para montaje a ras en paneles/props y montajes tipo matriz.

  • Protocolo:WS2811 (single-wire NZR, hasta 800 kHz)
  • Alimentación:12 V DC
  • Planificación:Inyección según carga, longitud de cable y topología
  • Píxeles:12 mm square / lay-flat, paso 10 cm (4")
  • Protección:IP68 (píxeles encapsulados)
  • Cableado:18 AWG / 0,75 mm²
  • Variantes:Cantidad de píxeles, conector y color de cable mediante selección

Garantía de 3 años

Detalles y alcance de la garantía: condiciones de garantía.

11,99 €
incl. 19% IVA., más. Envío

¿Empresa? Precios netos y presupuestos en su cuenta B2B →

  • Disponibilidad inmediata
Número de píxeles
Tipo de conexión
Color del cable
Cadena
o pagar directamente
  • Disponibilidad inmediata
  • Envío desde Alemania

Descripción de la

Pixel string WS2811 RGB Square (12 V DC) – 12 mm lay-flat, paso 10 cm, IP68

Pixel string RGB direccionable con señal de datos WS2811 (single-wire NZR) para instalaciones de 12 V. El formato square / lay-flat está diseñado para montaje a ras sobre materiales planos (p. ej., coro/paneles, rótulos, matrices): orientación definida, frontal más limpio y menos “giro” en el material. Para resultados repetibles son clave una buena distribución de alimentación, puntos de inyección coherentes y una referencia GND común entre controlador, fuente y string.

WS2811 – protocolo y base técnica

WS2811 es un estándar ampliamente utilizado para píxeles RGB direccionables. Los datos se transmiten como single-wire NZR (típicamente hasta 800 kHz). Cada píxel consume sus datos (normalmente 24 bit) y reenvía el resto del flujo al siguiente píxel de la cadena.

Especificaciones clave

  • IC / protocolo: WS2811, single-wire NZR, hasta 800 kHz
  • Alimentación: 12 V DC
  • Píxeles: 12 mm square / lay-flat, RGB, direccionables individualmente
  • Paso: 10 cm (4") estándar
  • Protección: IP68 (píxeles encapsulados)
  • Cableado: 18 AWG / 0,75 mm²
  • Mecánica: apto para orificios de 12 mm (montaje en panel/coro, paneles matriz)
Square / lay-flat: optimizado para montaje frontal visible en materiales planos (props, rótulos, paneles matriz) – asiento a ras y orientación definida reducen el “ruido visual” en filas y matrices densas.

Opciones – cómo elegir

  • Cantidad de píxeles: 50 o 100
  • Conector: JST-SM o xConnect® (compatibilidad con tu sistema/extensiones)
  • Color del cable: negro o azul/blanco/rojo (según opción)
  • Longitudes especiales: por proyecto / bajo pedido
Nota: IP68 aplica a los píxeles encapsulados. Para un sistema realmente apto para exterior, también importa el sellado del conector y el alivio de tracción mecánico.

Planificación eléctrica (corriente, caída de tensión, inyección)

  • Corriente de planificación: hasta aprox. 60 mA por píxel a blanco pleno (RGB 100%)
  • Ejemplo de carga: 50 px ≈ 3,0 A · 100 px ≈ 6,0 A
  • Margen de fuente: típicamente +20–30%
  • Caída de tensión: depende de longitud, sección, topología y caída admisible
  • Power injection: definir puntos por medición/caída, no “a ojo”
Regla práctica: ΔU = I · R (considerar ida y retorno). En la práctica: medir tensión bajo carga al inicio y final de un tramo y definir de ahí los puntos de inyección.

Señal WS2811 e integración

  • Señal: single-wire NZR; cadena (el píxel consume y reenvía)
  • Referencia GND: masa común entre controlador/inyección/string obligatoria
  • Controlador → primer píxel: lo más corto posible; en tiradas largas es común buffer/condicionamiento
  • Dirección: respetar DIN/DO (marcado/flecha)
  • Topología: segmentar setups grandes por potencia; ruteo de datos según el controlador

Exterior y sistemas de conectores

Los píxeles son IP68 (encapsulados). Para instalaciones permanentes en exterior también importan el sistema de conector y la mecánica. xConnect® suele estar pensado para conexiones outdoor robustas. JST-SM es común, pero en exterior normalmente requiere sellado adicional (p. ej., termorretráctil/gel/carcasa) y alivio de tracción según el montaje.

Garantía según las condiciones de garantía.

FAQ

¿Qué longitud tiene con paso de 10 cm?
Aproximadamente: 50 píxeles ≈ 5 m, 100 píxeles ≈ 10 m (más cables de conexión – según opción).
¿Cuándo necesito power injection?
Cuando la caída de tensión se hace visible bajo carga (brillo/deriva de color) o las mediciones al final del tramo bajan demasiado. Definir puntos de inyección midiendo bajo carga.
¿Por qué square / lay-flat en lugar de bullet?
Los píxeles square / lay-flat están optimizados para montaje en superficies planas (coro/paneles, rótulos, paneles matriz): asiento a ras, orientación definida y, por lo general, un frontal más uniforme en filas/matrices.
¿Qué conector elegir – JST-SM o xConnect®?
Elegir según tu sistema de controlador/extensiones. Para conexiones outdoor robustas, xConnect® suele ser la mejor opción. En exterior, JST-SM normalmente requiere sellado y alivio de tracción adicionales.
¿Qué revisar primero si hay parpadeo?
1) masa común (GND) entre controlador/inyección/string, 2) dirección de datos (DIN/DO), 3) tensión bajo carga al inicio (y al final si es necesario), 4) tiradas largas de datos/EMI – añadir buffer si hace falta.

Datos técnicos

Propiedad del producto Valor
Controlador: WS2811
Diámetro del píxel: 12 mm
WEEE-Reg.-Nr.: DE 32487762
Colores del cable: Negro
Gestión de tensión: Resistor
Espaciado de píxeles: 4 inch (≈ 10 cm)
Profundidad de color: 24 bits (≈16 M colores)
Cortable: Sí, después de cada píxel
Potencia (string): ~ 36 W (50 px)
Corriente de diseño (string): aprox. 3,0 A (50 px @ blanco 100%)
Longitud (string): aprox. 5 m
Voltaje de funcionamiento: 12 Volt DC
Temperatura de funcionamiento: -15 a +60 °C
Connector­systeem: xConnect®
Grado de protección: IP68
Calibre del cable: 18 AWG – 0,75 mm²
Peso del envío: 0,01 kg
