Pixelketting WS2811 RGB Square (12V) – 12 mm · IP68

Artikelnummer 10239

WS2811 RGB Square Pixel String met 12 mm square / lay-flat pixels voor 12 V installaties (adresseerbaar, 24-bit kleur). Ideaal voor vlakke (flush) montage op panelen/props en matrix-opbouwen.

Protocol:WS2811 (single-wire NZR, tot 800 kHz)
Voeding:12 V DC
Planning:Injectie afhankelijk van belasting, kabellengte en topologie
Pixels:12 mm square / lay-flat, pitch 10 cm (4")
Bescherming:IP68 (pixels ingegoten)
Bekabeling:18 AWG / 0,75 mm²
Varianten:Aantal pixels, connector en kabelkleur via selectie

3 jaar garantie

Details en omvang van de garantie: garantievoorwaarden.

11,99 €

incl. 19% BTW, plus

Zakelijk? Nettoprijzen & offertes in uw B2B-account →

Choose tax zone / country of delivery

Onmiddellijk beschikbaar

Aantal pixels
Type aansluiting
Kabelkleur

Ketting

of direct betalen

Dit item heeft variaties. Selecteer de gewenste variant.

Onmiddellijk beschikbaar

Verzending vanuit Duitsland

Beschrijving Technische gegevens

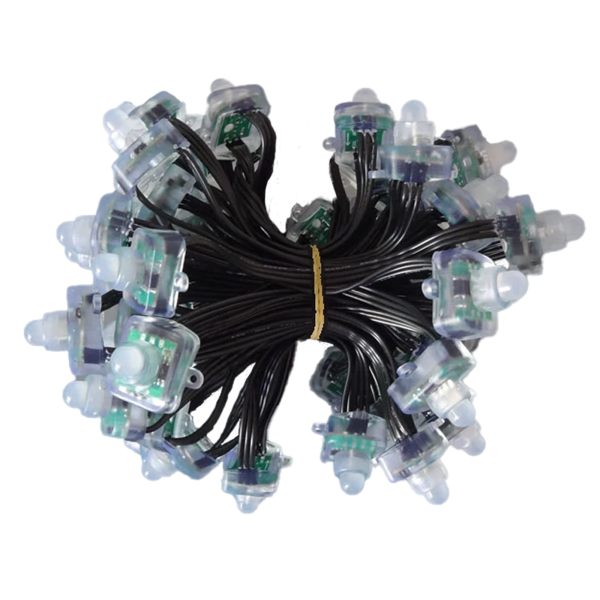

WS2811 RGB Square Pixel String (12 V DC) – 12 mm lay-flat, pitch 10 cm, IP68

Adresseerbare RGB pixel string met WS2811 datasignaal (single-wire NZR) voor 12 V installaties. De square / lay-flat behuizing is ontworpen voor vlakke (flush) montage op plaatmateriaal (bijv. coro/panelen, borden, matrix-opbouwen): vaste oriëntatie, strakkere voorkant en minder “twist” in het materiaal. Voor reproduceerbare resultaten zijn een goede stroomverdeling, logische injectiepunten en een consistente GND-referentie tussen controller, voeding en string essentieel.

WS2811 – protocol & technische basis

WS2811 is een veelgebruikte standaard voor digitaal adresseerbare RGB pixels. Data wordt verzonden als single-wire NZR (typisch tot 800 kHz). Elke pixel verwerkt zijn data (meestal 24 bit) en stuurt de rest van de datastroom door naar de volgende pixel in de keten.

Belangrijkste specificaties

IC / protocol: WS2811, single-wire NZR, tot 800 kHz
Voeding: 12 V DC
Pixels: 12 mm square / lay-flat, RGB, individueel adresseerbaar
Pitch: 10 cm (4") standaard
Bescherming: IP68 (pixels ingegoten)
Bekabeling: 18 AWG / 0,75 mm²
Mechanisch: geschikt voor 12 mm montagegaten (paneel/coro, matrixpanelen)

Square / lay-flat: geoptimaliseerd voor zichtbare frontmontage op vlakke materialen (props, borden, matrixpanelen) – vlakke seating en vaste oriëntatie verminderen visuele “ruis” in dichte rijen en matrices.

Opties – zo kies je

Aantal pixels: 50 of 100
Connector: JST-SM of xConnect® (match met jouw systeem/verlengers)
Kabelkleur: zwart of blauw/wit/rood (per optie)
Speciale lengtes: projectmatig / op aanvraag

Let op: IP68 geldt voor de ingegoten pixels. Voor een echt weerbestendig systeem zijn ook afdichting van de connector en mechanische trekontlasting belangrijk.

Elektrische planning (stroom, spanningsval, injectie)

Planningstroom: tot ca. 60 mA per pixel bij full white (RGB 100%)
Voorbeeldbelasting: 50 px ≈ 3,0 A · 100 px ≈ 6,0 A
Voedingsmarge: typisch +20–30%
Spanningsval: afhankelijk van lengte, doorsnede, topologie en toegestane drop
Power injection: bepaal punten op basis van metingen/drop, niet “op gevoel”

Vuistregel: ΔU = I · R (heen- en terugweg meenemen). In de praktijk: meet spanning onder belasting aan het begin en einde van een segment en bepaal hieruit de injectiepunten.

WS2811 datasignaal & integratie

Signaal: single-wire NZR; daisy-chain (pixel verwerkt en stuurt door)
GND-referentie: common ground tussen controller/injectie/string is verplicht
Controller → eerste pixel: zo kort mogelijk; bij langere runs is buffering/conditioning gebruikelijk
Richting: volg DIN/DO markering/pijl
Topologie: segmenteer grotere setups qua voeding; data routeren volgens controller

Buiten & connector-systemen

Pixels zijn IP68 (ingegoten). Voor permanente buitentoepassingen zijn ook het connectorsysteem en de mechanica belangrijk. xConnect® is doorgaans ontworpen voor robuuste outdoor-verbindingen. JST-SM is gangbaar, maar buiten vraagt het meestal extra afdichting (bijv. krimpkous/gel/behuizing) en trekontlasting afhankelijk van de montage.

Garantie volgens de garantievoorwaarden.

FAQ

Hoe lang is een string met 10 cm pitch?

Globaal: 50 pixels ≈ 5 m, 100 pixels ≈ 10 m (plus aansluitdraden – afhankelijk van optie).

Wanneer heb ik power injection nodig?

Wanneer spanningsval zichtbaar wordt onder belasting (helderheid/kleurshift) of metingen aan het einde van een segment te laag worden. Bepaal injectiepunten door onder belasting te meten.

Waarom square / lay-flat in plaats van bullet?

Square / lay-flat pixels zijn geoptimaliseerd voor montage op vlakke panelen (coro/panelen, borden, matrixpanelen): vlakke seating, vaste oriëntatie en doorgaans een strakkere voorkant in rijen/matrices.

Welke connector kies ik – JST-SM of xConnect®?

Kies op basis van jouw controller/verlengersysteem. Voor robuuste outdoor-verbindingen is xConnect® meestal de betere keuze. Buiten vereist JST-SM doorgaans extra afdichting en trekontlasting.

Wat check ik als eerste bij flikkeren?

1) common ground (GND) tussen controller/injectie/string, 2) datarichting (DIN/DO), 3) spanning onder belasting aan het begin (en einde indien nodig), 4) lange datalijnen/EMI – buffer/conditioning indien nodig.

Technische gegevens

Informazioni sull'articolo	Valore
Controller-IC:	WS2811
Pixel diameter:	12 mm
WEEE-Reg.-Nr.:	DE 32487762
Kabelkleuren:	Zwart
Spanningsbeheer:	Resistor
Pixelafstand:	4 inch (≈ 10 cm)
Kleurdiepte:	24-bit (≈16M kleuren)
Inkortbaar:	Ja, na elke pixel
Vermogen (string):	~ 36 W (50 px)
Ontwerpstroom (string):	ca. 3,0 A (50 px @ 100% wit)
Lengte (string):	ca. 5 m
Bedrijfsspanning:	12 Volt DC
Bedrijfstemperatuur:	-15 tot +60 °C
Sistema di connessione:	xConnect®
Beschermingsklasse:	IP68
Draaddikte:	18 AWG – 0,75 mm²
Verzendgewicht:	0,01 kg
