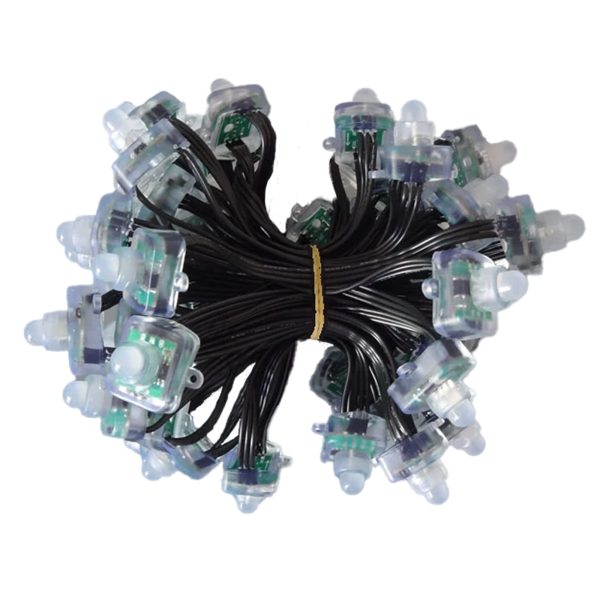

Pixel string WS2811 RGB Square (12V) – 12 mm · IP68

Numero di articolo 10239

Pixel string WS2811 RGB Square con pixel quadrati / lay-flat da 12 mm per installazioni a 12 V (indirizzabile, colore 24 bit). Ideale per montaggio a filo su pannelli/props e realizzazioni tipo matrice.

  • Protocollo:WS2811 (single-wire NZR, fino a 800 kHz)
  • Alimentazione:12 V DC
  • Pianificazione:Iniezione in base a carico, lunghezza cavo e topologia
  • Pixel:12 mm square / lay-flat, passo 10 cm (4")
  • Protezione:IP68 (pixel resinati)
  • Cablaggio:18 AWG / 0,75 mm²
  • Varianti:Numero di pixel, connettore e colore cavo tramite selezione

Garanzia 3 anni

Dettagli e copertura della garanzia: condizioni di garanzia.

11,99 €
incl. 19% IVA, più Spedizione

Azienda? Prezzi netti e preventivi nel tuo account B2B →

  • Immediatamente disponibile
Numero di pixel
Tipo di collegamento
Colore del cavo
Catena
oppure paga subito
  • Immediatamente disponibile
  • Spedizione dalla Germania

Descrizione

Pixel string WS2811 RGB Square (12 V DC) – 12 mm lay-flat, passo 10 cm, IP68

Pixel string RGB indirizzabile con segnale dati WS2811 (single-wire NZR) per installazioni a 12 V. Il formato square / lay-flat è progettato per montaggio a filo su materiali piani (ad es. coro/pannelli, cartelli, matrici): orientamento definito, frontale più pulito e meno “torsione” nel materiale. Per risultati ripetibili sono fondamentali una corretta distribuzione di potenza, punti di iniezione e una referenza GND coerente tra controller, alimentatore e string.

WS2811 – protocollo e base tecnica

WS2811 è uno standard consolidato per pixel RGB indirizzabili. I dati viaggiano come single-wire NZR (tipicamente fino a 800 kHz). Ogni pixel acquisisce i propri dati (di norma 24 bit) e inoltra il resto del flusso al pixel successivo nella catena.

Dati tecnici

  • IC / protocollo: WS2811, single-wire NZR, fino a 800 kHz
  • Alimentazione: 12 V DC
  • Pixel: 12 mm square / lay-flat, RGB, indirizzabili singolarmente
  • Passo: 10 cm (4") standard
  • Protezione: IP68 (pixel resinati)
  • Cablaggio: 18 AWG / 0,75 mm²
  • Meccanica: adatto a fori da 12 mm (montaggio pannello/coro, pannelli matrice)
Square / lay-flat: ottimizzato per montaggio frontale visibile su materiali piani (props, cartelli, pannelli matrice) – seduta a filo e orientamento definito riducono il “rumore visivo” in file e matrici fitte.

Opzioni – come scegliere

  • Numero di pixel: 50 o 100
  • Connettore: JST-SM o xConnect® (compatibilità con sistema/estensioni)
  • Colore cavo: nero o blu/bianco/rosso (in base all’opzione)
  • Lunghezze speciali: per progetto / su richiesta
Nota: IP68 si riferisce ai pixel resinati. Per un sistema realmente adatto all’esterno, contano anche la sigillatura del connettore e lo scarico di trazione meccanico.

Pianificazione elettrica (corrente, caduta di tensione, iniezione)

  • Corrente di pianificazione: fino a ca. 60 mA per pixel a bianco pieno (RGB 100%)
  • Esempio di carico: 50 px ≈ 3,0 A · 100 px ≈ 6,0 A
  • Margine alimentatore: tipicamente +20–30%
  • Caduta di tensione: dipende da lunghezza, sezione, topologia e caduta ammessa
  • Power injection: definire i punti tramite misure/caduta, non “a occhio”
Regola pratica: ΔU = I · R (considerare andata e ritorno). In pratica: misurare la tensione sotto carico a inizio e fine tratto e definire da lì i punti di iniezione.

Segnale WS2811 e integrazione

  • Segnale: single-wire NZR; catena (il pixel consuma e inoltra)
  • Referenza GND: massa comune tra controller/iniezione/string obbligatoria
  • Controller → primo pixel: il più corto possibile; su tratte lunghe è comune buffering/conditioning
  • Direzione: rispettare DIN/DO (marcatura/freccia)
  • Topologia: segmentare i setup grandi per la potenza; routing dati secondo il controller

Outdoor e sistemi di connettori

I pixel sono IP68 (resinati). Per installazioni esterne permanenti contano anche il sistema di connettori e la meccanica. xConnect® è tipicamente pensato per connessioni outdoor robuste. JST-SM è diffuso, ma all’esterno normalmente richiede sigillatura aggiuntiva (ad es. termorestringente/gel/custodia) e scarico di trazione in base al montaggio.

Garanzia secondo le condizioni di garanzia.

FAQ

Che lunghezza ha con passo 10 cm?
Indicativamente: 50 pixel ≈ 5 m, 100 pixel ≈ 10 m (più i cavi di collegamento – a seconda dell’opzione).
Quando serve power injection?
Quando la caduta di tensione è visibile sotto carico (luminosità/deriva colore) o le misure a fine tratto scendono troppo. Definire i punti di iniezione misurando sotto carico.
Perché square / lay-flat invece di bullet?
I pixel square / lay-flat sono ottimizzati per montaggio su superfici piane (coro/pannelli, cartelli, pannelli matrice): seduta a filo, orientamento definito e in genere un frontale più uniforme in file/matrici.
Quale connettore scegliere – JST-SM o xConnect®?
Scegliere in base al proprio sistema controller/estensioni. Per connessioni outdoor robuste, xConnect® è generalmente la scelta migliore. All’esterno, JST-SM richiede spesso sigillatura e scarico di trazione aggiuntivi.
Cosa controllare per primo se c’è sfarfallio?
1) massa comune (GND) tra controller/iniezione/string, 2) direzione dati (DIN/DO), 3) tensione sotto carico all’inizio (e alla fine se necessario), 4) tratte dati lunghe/EMI – aggiungere buffer se richiesto.

Dati tecnici

Informazioni sull'articolo Valore
Controller: WS2811
Diametro pixel: 12 mm
WEEE-Reg.-Nr.: DE 32487762
Colori del cavo: Nero
Gestione della tensione: Resistor
Spaziatura dei pixel: 4 inch (≈ 10 cm)
Profondità colore: 24 bit (≈16 M colori)
Accorciabile: Sì, dopo ogni pixel
Potenza (string): ~ 36 W (50 px)
Corrente di progetto (string): ca. 3,0 A (50 px @ bianco 100%)
Lunghezza (string): ca. 5 m
Tensione di funzionamento: 12 Volt DC
Temperatura di esercizio: -15 a +60 °C
Sistema de conexión: xConnect®
Grado di protezione: IP68
Sezione del cavo: 18 AWG – 0,75 mm²
Peso di spedizione: 0,01 kg
