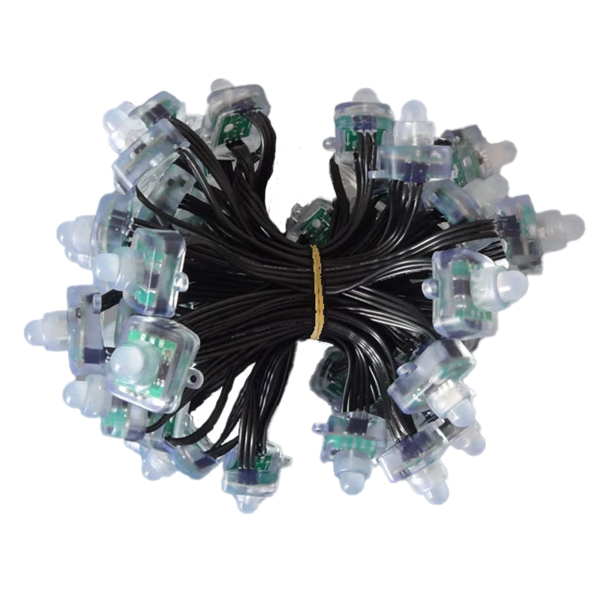

WS2811 RGB Pixelkette Square (12V) – 12 mm · IP68

Artikelnummer 10239

WS2811 RGB Square Pixel String mit 12 mm Square / Lay-Flat Pixeln für 12 V Installationen (adressierbar, 24-Bit Farbe). Ideal für flache Montage auf Platten/Props und Matrix-Aufbauten.

  • Protokoll:WS2811 (Single-Wire NZR, bis 800 kHz)
  • Versorgung:12 V DC
  • Planung:Einspeisung abhängig von Last, Leitungslänge und Topologie
  • Pixel:12 mm Square / Lay-Flat, Pitch 10 cm (4")
  • Schutz:IP68 (Pixel vergossen)
  • Verkabelung:18 AWG / 0,75 mm²
  • Varianten:Pixelanzahl, Anschlussart und Kabelfarbe über Auswahl

3 Jahre Garantie

Details und Umfang der Garantie: Garantiebedingungen.

11,99 €
inkl. 19% USt., zzgl. Versand

Gewerblich? Netto-Preise & Angebot im B2B-Konto →

  • Sofort verfügbar
Pixelanzahl
Anschlussart
Kabelfarbe
Pixelkette
oder direkt bezahlen
  • Sofort verfügbar
  • Versand aus Deutschland

Beschreibung

WS2811 RGB Square Pixelkette (12 V DC) – 12 mm Lay-Flat, Pitch 10 cm, IP68

Adressierbare RGB Pixelkette mit WS2811 Datensignal (Single-Wire NZR) für 12 V Installationen. Das Square / Lay-Flat Gehäuse ist für bündige Flächenmontage auf Plattenmaterial ausgelegt (z. B. Coro/Platten, Schilder, Matrix-Panels): definierte Ausrichtung, saubere Frontoptik und weniger „Verdrehen“ im Material. Für reproduzierbare Ergebnisse sind eine saubere Stromverteilung, sinnvoll gesetzte Einspeisepunkte und eine gemeinsame GND-Referenz zwischen Controller, Netzteil und Kette entscheidend.

WS2811 – Protokoll & technische Basis

WS2811 ist ein etablierter Standard für digital adressierbare RGB-Pixel. Die Daten werden als Single-Wire NZR übertragen (typischerweise bis 800 kHz). Jedes Pixel übernimmt seine Daten (meist 24 Bit) und leitet den restlichen Datenstrom an das nächste Pixel weiter.

Technische Eckdaten

  • IC / Protokoll: WS2811, Single-Wire NZR, bis 800 kHz
  • Versorgung: 12 V DC
  • Pixel: 12 mm Square / Lay-Flat, RGB, einzeln adressierbar
  • Pitch: 10 cm (4") Standard
  • Schutz: IP68 (Pixel vergossen)
  • Verkabelung: 18 AWG / 0,75 mm²
  • Mechanik: passend für 12 mm Bohrung (Platten-/Coro-Montage, Pixel-Panels)
Square / Lay-Flat: optimiert für sichtbare Flächenmontage (Props, Schilder, Matrix-Panels) – bündiger Sitz und definierte Ausrichtung reduzieren optische Unruhe bei engen Reihen und Matrizen.

Varianten – so wählen Sie

  • Pixelanzahl: 50 oder 100
  • Anschluss: JST-SM oder xConnect® (system-/verlängerungskompatibel wählen)
  • Kabelfarbe: Schwarz oder Blau/Weiß/Rot (je Variante)
  • Sonderlängen: projektbezogen / auf Anfrage
Hinweis: IP68 gilt für die vergossenen Pixel. Für ein dauerhaft outdoor-taugliches Gesamtsystem sind zusätzlich Stecksystem/Abdichtung und mechanische Zugentlastung relevant.

Planung (Strom / Spannungsabfall / Einspeisung)

  • Planungsstrom: bis ca. 60 mA pro Pixel bei Vollweiß (RGB 100%)
  • Beispiel-Last: 50 px ≈ 3,0 A · 100 px ≈ 6,0 A
  • Netzteil-Reserve: typischerweise +20–30%
  • Spannungsabfall: abhängig von Leitungslänge, Querschnitt, Topologie und zulässigem Drop
  • Einspeisung: Punkte anhand Messung/Drop festlegen – nicht „Pi mal Daumen“
Faustregel: ΔU = I · R (Hin- und Rückweg berücksichtigen). Praxisnah: Spannung unter Last am Segmentanfang und -ende messen und daraus Einspeisepunkte ableiten.

Signal & Integration

  • Signal: Single-Wire NZR; Daisy-Chain (Pixel verarbeitet und leitet weiter)
  • GND-Referenz: gemeinsame Masse zwischen Controller/Einspeisung/Kette zwingend
  • Controller → erstes Pixel: so kurz wie möglich; bei langen Runs ggf. Buffer/Signalaufbereitung
  • Richtung: DIN/DO Markierung/Pfeil beachten
  • Topologie: größere Setups über Power-Segmente planen; Datenrouting nach Controller

Outdoor & Stecksysteme

Pixel: IP68 (vergossen). Für eine dauerhaft wetterfeste Installation sind zusätzlich Stecksystem/Abdichtung und Mechanik relevant. xConnect® ist in der Regel für robuste Outdoor-Verbindungen ausgelegt. JST-SM ist verbreitet, benötigt outdoor aber meist zusätzliche Abdichtung (z. B. Schrumpfschlauch/Gel/Gehäuse) sowie Zugentlastung – abhängig vom Aufbau.

Garantie gemäß den Garantiebedingungen.

FAQ

Wie lang ist eine 50er oder 100er Pixelkette bei 10 cm Pitch?
Grob: 50 Pixel ≈ 5 m, 100 Pixel ≈ 10 m (zzgl. Anschlussleitungen – je Variante).
Wann ist Square / Lay-Flat die bessere Wahl?
Bei Flächenmontage auf Platten/Schildern/Matrix, wenn die Pixel bündig sitzen und ein ruhiges Rasterbild gewünscht ist.
Sind Pixel und Anschlüsse outdoorfähig?
Pixel: IP68 (vergossen). Für dauerhaft outdoor: Stecksystem/Abdichtung und Zugentlastung beachten – xConnect® ist outdoor geeignet.
Was zuerst prüfen bei Flackern?
1) gemeinsame Masse (GND), 2) Datenrichtung (DIN/DO), 3) Spannung unter Last am Anfang (und Ende bei Bedarf), 4) lange Datenleitungen/EMI – ggf. Buffer/Signalaufbereitung.

Technische Daten

Produkteigenschaft Wert
Chip: WS2811
Pixel-Durchmesser: 12 mm
WEEE-Reg.-Nr.: DE 32487762
Kabelfarben: Schwarz
Spannungsmanagement: Resistor
Pixelabstand: 4 inch (≈ 10 cm)
Farbtiefe: 24 Bit (≈16 Mio. Farben)
Kürzbar: Ja, nach jedem Pixel
Leistung (String): ~ 36 W (50 px)
Planungsstrom (String): ca. 3,0 A (50 px @ Full White)
Länge (String): ca. 5 m
Betriebsspannung: 12 Volt DC
Betriebstemperatur: -15 bis + 60°C
Stecksystem: xConnect®
Schutzklasse: IP68
Kabelquerschnitt: 18 AWG – 0,75 mm²
Versandgewicht: 0,01 kg
