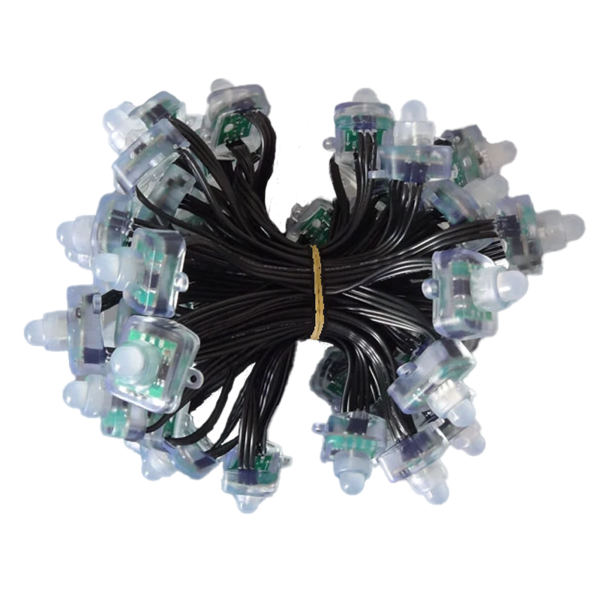

Pixel string WS2811 RGB Square (12V) – 12 mm · IP68

Numéro d'article 10239

Pixel string WS2811 RGB Square avec pixels carrés / lay-flat de 12 mm pour installations 12 V (adressable, couleur 24 bits). Idéal pour un montage à ras sur panneaux/props et constructions type matrice.

  • Protocole :WS2811 (single-wire NZR, jusqu’à 800 kHz)
  • Alimentation :12 V DC
  • Planification :Injection selon la charge, la longueur de câble et la topologie
  • Pixels :12 mm square / lay-flat, pas 10 cm (4")
  • Protection :IP68 (pixels résinés)
  • Câblage :18 AWG / 0,75 mm²
  • Variantes :Nombre de pixels, connectique et couleur de câble via sélection

Garantie 3 ans

Détails et étendue de la garantie : conditions de garantie.

11,99 €
inclus 19% TVA, plus Expédition

Professionnel ? Prix nets & devis dans votre compte B2B →

  • Disponible immédiatement
Nombre de pixels
Type de raccordement
Couleur du câble
Chaîne
ou payer directement
  • Disponible immédiatement
  • Expédié depuis l'Allemagne

Description

Pixel string WS2811 RGB Square (12 V DC) – 12 mm lay-flat, pas 10 cm, IP68

Pixel string RGB adressable avec signal de données WS2811 (single-wire NZR) pour installations 12 V. Le format square / lay-flat est conçu pour un montage affleurant sur matériaux plats (p. ex. coro/panneaux, enseignes, matrices) : orientation définie, face avant plus propre et moins de “rotation” dans le matériau. Pour un résultat reproductible, une bonne distribution d’alimentation, des points d’injection cohérents et une référence GND commune entre contrôleur, alimentation et string sont essentiels.

WS2811 – protocole & base technique

WS2811 est un standard largement utilisé pour les pixels RGB adressables. Les données sont transmises en single-wire NZR (typiquement jusqu’à 800 kHz). Chaque pixel consomme ses données (souvent 24 bits) puis transfère le reste du flux au pixel suivant dans la chaîne.

Caractéristiques clés

  • IC / protocole : WS2811, single-wire NZR, jusqu’à 800 kHz
  • Alimentation : 12 V DC
  • Pixels : 12 mm square / lay-flat, RGB, adressables individuellement
  • Pas : 10 cm (4") standard
  • Protection : IP68 (pixels résinés)
  • Câblage : 18 AWG / 0,75 mm²
  • Mécanique : adapté aux perçages 12 mm (montage panneau/coro, panneaux matrix)
Square / lay-flat : optimisé pour un montage frontal visible sur matériaux plats (props, enseignes, panneaux matrix) – assise affleurante et orientation définie réduisent le “bruit visuel” dans les rangées et matrices serrées.

Options – comment choisir

  • Nombre de pixels : 50 ou 100
  • Connecteur : JST-SM ou xConnect® (à harmoniser avec votre système / extensions)
  • Couleur de câble : noir ou bleu/blanc/rouge (selon option)
  • Longueurs spéciales : projet / sur demande
Note : IP68 s’applique aux pixels résinés. Pour une installation réellement durable en extérieur, l’étanchéité du connecteur et la décharge de traction mécanique sont également importantes.

Planification électrique (courant, chute de tension, injection)

  • Courant de planification : jusqu’à env. 60 mA par pixel en blanc plein (RGB 100%)
  • Exemple de charge : 50 px ≈ 3,0 A · 100 px ≈ 6,0 A
  • Marge alimentation : typiquement +20–30%
  • Chute de tension : dépend de la longueur, section, topologie et chute admissible
  • Power injection : définir les points à partir de mesures/chute, pas “au feeling”
Règle pratique : ΔU = I · R (tenir compte de l’aller et du retour). En pratique : mesurer la tension sous charge au début et à la fin d’un segment et en déduire les points d’injection.

Signal WS2811 & intégration

  • Signal : single-wire NZR ; chaîne (le pixel consomme puis transfère)
  • Référence GND : masse commune contrôleur/injection/string indispensable
  • Contrôleur → 1er pixel : aussi court que possible ; sur longues liaisons, buffer/conditionnement fréquent
  • Sens : respecter DIN/DO (marquage/flèche)
  • Topologie : segmenter les grands setups côté puissance ; data selon capacités du contrôleur

Extérieur & systèmes de connecteurs

Les pixels sont IP68 (résinés). Pour une installation extérieure permanente, le système de connecteurs et la mécanique comptent aussi. xConnect® est typiquement conçu pour des connexions outdoor robustes. JST-SM est courant, mais en extérieur il nécessite généralement une étanchéité supplémentaire (gaine thermo/gel/boîtier) et une décharge de traction selon le montage.

Garantie selon les conditions de garantie.

FAQ

Quelle est la longueur avec un pas de 10 cm ?
Environ : 50 pixels ≈ 5 m, 100 pixels ≈ 10 m (plus les câbles de raccordement – selon option).
Quand faut-il faire du power injection ?
Lorsque la chute de tension devient visible sous charge (luminosité / dérive de couleur) ou que les mesures en fin de segment chutent trop. Définir les points d’injection par mesure sous charge.
Pourquoi square / lay-flat plutôt que bullet ?
Les pixels square / lay-flat sont optimisés pour le montage sur surface plane (coro/panneaux, enseignes, panneaux matrix) : assise affleurante, orientation définie et généralement une face avant plus uniforme en rangées/matrices.
Quel connecteur choisir – JST-SM ou xConnect® ?
Choisir selon votre système contrôleur / extensions. Pour des connexions outdoor robustes, xConnect® est généralement le meilleur choix. En extérieur, JST-SM nécessite le plus souvent une étanchéité et une décharge de traction supplémentaires.
Que vérifier en premier en cas de scintillement ?
1) masse commune (GND) entre contrôleur/injection/string, 2) sens des données (DIN/DO), 3) tension sous charge au début (et à la fin si nécessaire), 4) longues liaisons data/EMI – buffer si requis.

Données techniques

Caractéristique Valeur
Circuit de commande: WS2811
Diamètre du pixel: 12 mm
WEEE-Reg.-Nr.: DE 32487762
Couleurs des câbles: Noir
Gestion de la tension: resistor
Espacement des pixels: 4 inch (≈ 10 cm)
Profondeur de couleur: 24 bits (≈16 M couleurs)
Sécable: Oui, après chaque pixel
Puissance (string): ~ 36 W (50 px)
Courant de calcul (string): env. 3,0 A (50 px @ blanc 100%)
Longueur (string): env. 5 m
Tension de fonctionnement: 12 Volt DC
Température de fonctionnement: -15 à +60 °C
Système de connecteur: xConnect®
Indice de protection: IP68
Section du câble: 18 AWG – 0,75 mm²
Poids de livraison: 0,01 Kg
